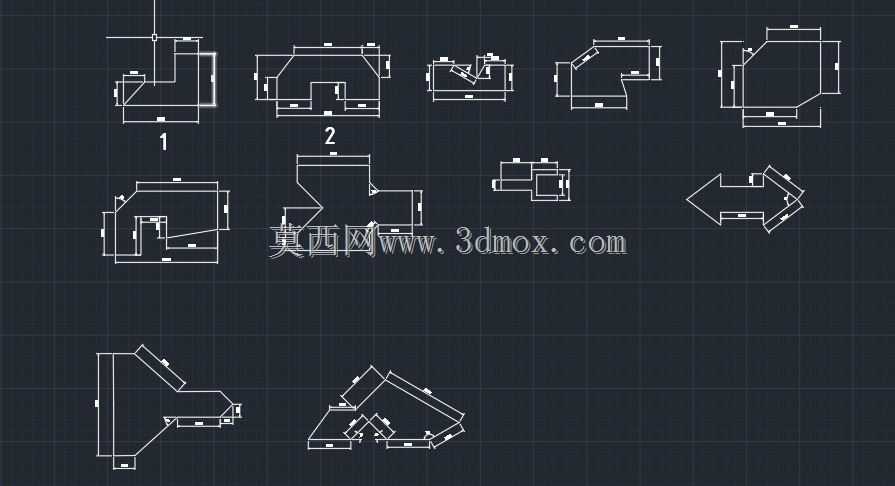

多组阀块配套二维工程练习视图

　　这批视图对应的阀块类零件，主要应用在液压与气动控制回路的集成安装场景中，是阀组集成系统里的核心承载零件，负责把方向控制阀、压力控制阀、流量控制阀等不同功能的阀件整合安装在同一基体上，同时通过内部加工的流道实现不同阀件之间的介质连通，省去了大量外接管路的布置空间，也能减少管路接头带来的泄漏风险，在小型液压站、机床液压控制系统、工程机械液压回路里都有大量应用。从视图呈现的结构来看，不同的练习视图对应了不同安装需求的阀块结构，部分带斜向切面的结构，是为了适配倾斜安装的阀件或者特殊走向的流道出口，避免流道加工时出现壁厚过薄或者工艺孔无法封堵的问题；带箭头标识的视图则对应了介质流向的标注位置，方便生产加工时核对流道的进出口方向，避免安装时接错管路导致回路功能失效。

　　设计这类阀块结构时，首先要确定所有待安装阀件的安装孔位尺寸、密封槽规格，再根据回路原理排布内部流道的走向，要保证相邻流道之间有足够的壁厚，避免高压工况下出现流道击穿的问题，同时还要兼顾加工工艺性，内部流道尽量采用直孔相交的结构，减少特殊角度深孔的加工难度，降低加工成本。从视图的尺寸标注逻辑来看，所有安装孔的定位尺寸都从统一的设计基准引出，这个基准一般选择阀块的安装底面或者侧面定位边，保证加工时的基准统一，减少累计误差，避免后续阀件安装时出现孔位错位无法装配的问题。

　　不同外形的阀块对应的安装边界也有区别，比如带切角的阀块是为了避开安装位置周边的其他零部件，防止装配时出现干涉；外形规整的矩形阀块则适用于安装空间充裕、阀件排布规整的标准回路场景，这类阀块的加工难度更低，批量生产时的成本也更可控。视图里呈现的不同投影方向，完整覆盖了阀块各个方向的外形特征、孔位位置、切面角度，不管是用于识图训练还是作为实际阀块设计的参考，都能清晰传递结构信息，帮助设计人员快速理解阀块的空间结构，也能为加工人员提供明确的尺寸依据，避免因视图表达不全导致的加工错误。

　　在实际的阀块设计过程中，这类二维视图是三维建模完成后输出的核心工程文件，所有的尺寸公差、形位公差、表面粗糙度要求都会在这类视图上标注，是生产加工、质量检验的核心依据，练习这类视图的绘制与识读，也是机械设计人员掌握阀块类零件设计的基础环节，能够帮助设计人员建立清晰的空间投影逻辑，在后续的三维建模过程中更合理地排布结构，减少设计缺陷。
