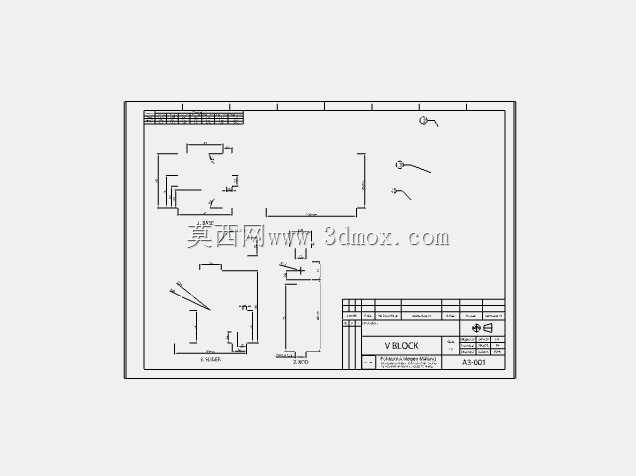

机加工V型定位夹紧块结构设计

　　在常规机械加工车间的钻、铣、磨工序工位上，轴类、套类等圆柱形工件的装夹定位一直是影响加工精度的核心环节，V型块作为这类工件装夹最常用的定位元件，其结构设计合理性直接决定了工件装夹的重复定位精度、装夹效率以及加工过程的稳定性。这款V型块的设计核心围绕圆柱形工件的自定心定位逻辑展开，V型槽的夹角选用机械加工工装通用的90度设计，该角度在定位精度、工件包容范围、夹紧受力稳定性三个维度上取得了最优平衡，既不会因夹角过小导致V型槽边缘应力集中、易磕碰损伤，也不会因夹角过大造成工件定位时中心高度波动过大、定位精度不足。从实际使用场景来看，这类V型块可单独作为划线工序的定位支撑，也可成对配合使用装夹长轴类工件，还能与平口钳、压板等工装组合，固定在铣床工作台、磨床磁力吸盘或者钻床工作台上使用。设计时V型槽的两个定位斜面做了0.8μm的表面粗糙度要求，避免斜面存在加工刀痕导致工件装夹时出现点接触、定位偏移的问题，同时两个斜面的对称度公差控制在0.01mm以内，保证不同直径的圆柱形工件放置在槽内时，其中心始终处于V型块的对称中心面上，减少后续加工时的找正时间。

　　V型块的底座部分设计了两个贯通的安装沉孔，孔位间距符合机床工作台T型槽的通用间距标准，可直接通过T型螺栓将V型块固定在工作台上，无需额外加工转接板，安装时的定位基准面选择V型块的底面与其中一个侧面，两个相邻基准面的垂直度公差控制在0.008mm以内，保证V型块固定后V型槽的中心与机床进给方向平行。针对频繁装夹工件易造成V型槽面磨损的问题，设计时选用淬火硬化的合金工具钢作为毛坯材料，整体热处理后硬度达到HRC58-62，槽面做耐磨处理，长期使用磨损后可通过修磨两个斜面快速恢复精度，无需整体更换。

　　V型块的非工作面做了发黑防锈处理，避免车间潮湿环境导致块体锈蚀影响基准面精度，同时块体的所有锐边都做了0.5mm的倒角处理，防止操作人员装夹工件时被锐边划伤。在实际加工场景中，针对小直径圆柱工件的钻孔工序，单个V型块配合压板即可完成装夹，工件中心高度可通过V型槽夹角与工件直径快速计算得出，无需逐个打表找正；针对长轴类工件的铣键槽工序，两个等高的V型块配合使用，可保证轴类工件的轴线与工作台面平行，键槽的深度与对称度精度更容易保证；在外圆磨床加工小批量精密轴类零件时，V型块还可作为测量基准，快速检测工件的圆度、圆柱度误差。

　　设计过程中也充分考虑了V型块的适用范围，这款V型块可装夹的圆柱工件直径范围覆盖10mm到80mm，基本覆盖了常规机加工车间中小型轴类、套类零件的装夹需求，块体整体外形尺寸紧凑，不会占用过多工作台面空间，同时块体重量控制在合理范围，单人即可完成搬运、装夹调整，适配多品种小批量的柔性加工场景。不同于专用定位夹具只能适配单一尺寸工件的局限，这款通用V型块通过V型槽的自定心特性，可兼容一定直径范围内的所有圆柱形工件，大幅减少了车间专用工装的储备数量，降低工装管理成本。在结构细节上，V型块的底面做了0.8μm的平面度要求，保证放置在工作台或者磁力吸盘上时能够完全贴合，不会因底面存在翘曲导致装夹时V型块倾斜，进而造成工件定位误差；V型槽的根部设计了宽度2mm的退刀槽，一方面是磨削V型槽两个斜面时给砂轮留出退刀空间，保证斜面能够完整磨削到根部，另一方面也能容纳工件上的毛刺、车间内的细小切屑，避免切屑垫在工件与V型槽面之间造成定位偏移。
