DTBK2号阀块二维工程结构设计

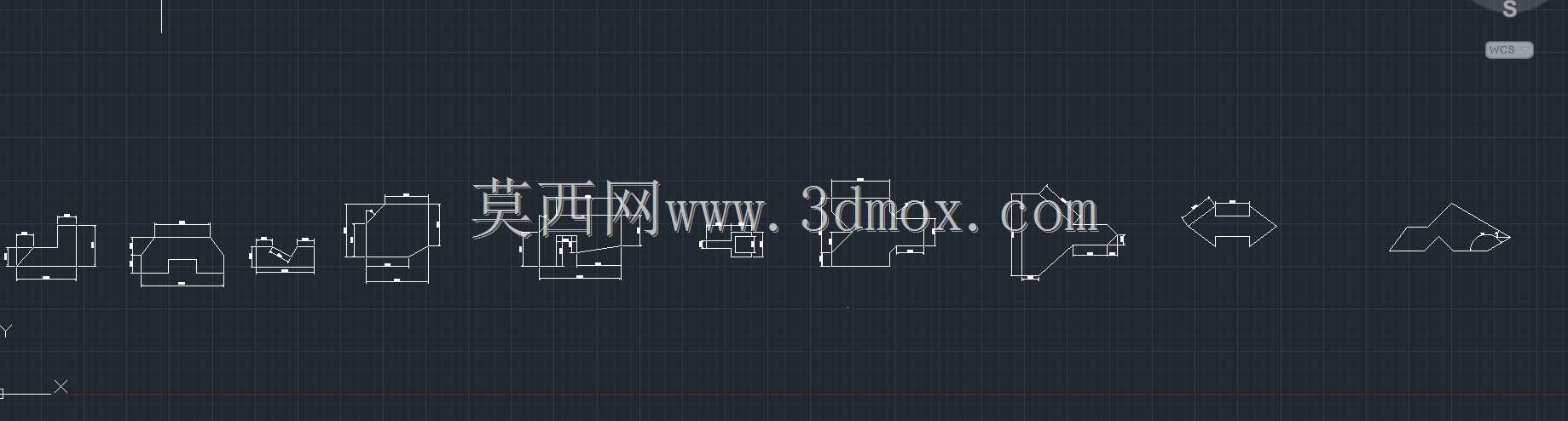

　　在液压传动系统的实际搭建场景中，阀块作为集成式油路的核心承载部件，承担着连通各液压阀、排布油道、固定元件安装位的关键作用，DTBK2号阀块的设计正是面向中小流量液压回路的集成化需求展开，区别于分散式管路连接的阀组结构，集成阀块能够大幅减少管路接头的使用数量，降低系统漏油风险，同时压缩液压站的整体安装空间，在小型液压机具、机床液压夹紧回路、自动化设备的液压执行单元中都有广泛的适配空间。从结构设计逻辑来看，该阀块的二维工程图完整呈现了各安装面的孔位分布、油道走向的投影关系，设计过程中首先需要匹配对应液压阀的安装面标准，确保电磁阀、溢流阀、单向阀等元件的安装孔位同轴度、孔深符合装配要求，避免出现阀件安装后密封失效、油道连通错位的问题。

　　油道的设计上，需要结合回路的通流能力计算孔径，避免通流截面过小造成的压力损失过大，同时要合理排布油道的走向，减少工艺孔的设置数量，工艺孔的封堵位置也要避开高压油的长期冲击区域，降低封堵件脱落的风险。从安装边界来看，该阀块的各安装面预留了足够的螺栓紧固空间，相邻阀件的操作手柄、调节旋钮之间不会出现干涉，阀块的进出油口位置统一排布在侧端面，方便外接管路的排布与后期维护，安装基面的平面度要求在设计中也通过形位公差进行了约束，避免安装后阀块出现变形导致内部油道渗漏。

　　在实际工程应用中，这类阀块通常会根据配套设备的液压原理进行定制化设计，二维图纸作为加工与检验的核心依据，需要清晰标注各孔的尺寸公差、表面粗糙度要求，尤其是阀件安装面的粗糙度需要满足密封件的压缩要求，高压油道的孔壁粗糙度也要控制在合理范围，减少油液流动过程中的压力损失，同时避免杂质在孔壁附着造成的油路堵塞。设计过程中还需要考虑阀块的材料选型，通常这类中低压阀块会选用铝合金或优质碳素结构钢加工，铝合金材质重量轻、导热性好，适合移动液压设备使用，碳素钢材质强度更高，适合高压固定液压站的应用场景，二维图纸中虽然没有直接标注材料要求，但结构尺寸的设计已经预留了不同材料加工的余量，加工过程中可以根据实际使用场景选择对应材料，完成加工后还需要进行耐压测试，确保各油道之间没有串通、外部没有渗漏问题，才能投入装配使用。

　　从结构细节来看，该阀块的油道转角处都设计了合理的工艺倒角，避免加工过程中出现应力集中的问题，同时减少油液在转角处的涡流损失，各安装孔的沉头深度也经过匹配计算，确保螺栓紧固后不会突出安装面，影响阀件的贴合密封。在设备选型适配中，这类阀块可以直接匹配标准通径的液压阀元件，不需要额外设计过渡连接板，能够大幅缩短液压系统的装配周期，降低现场管路布置的工作量，同时集成化的结构也让后期的故障排查更加便捷，不需要沿着分散的管路逐一排查渗漏点，只需要检查阀块各结合面的密封情况即可。
