气动驱动4英寸法兰式刀闸滑动阀结构

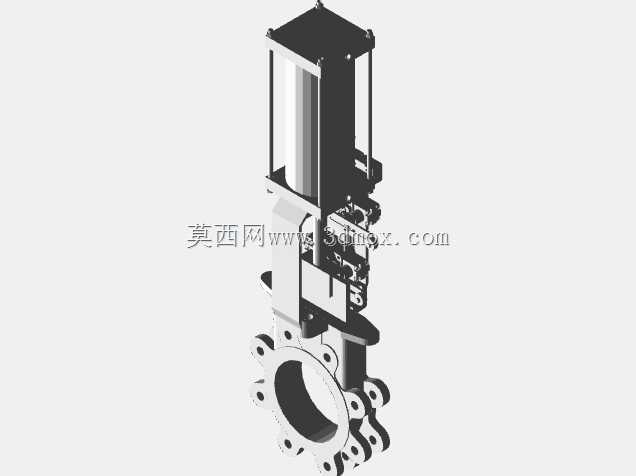

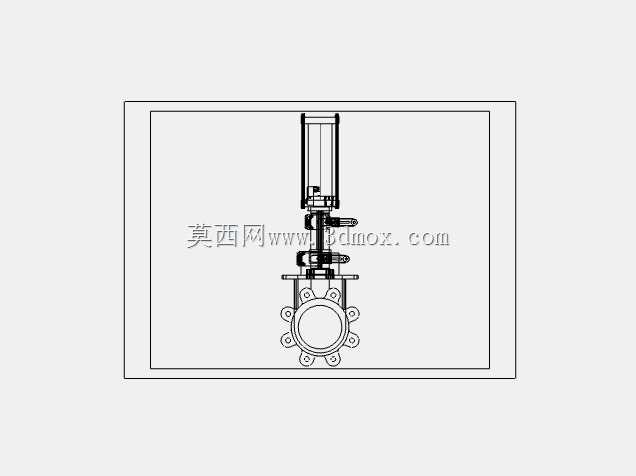

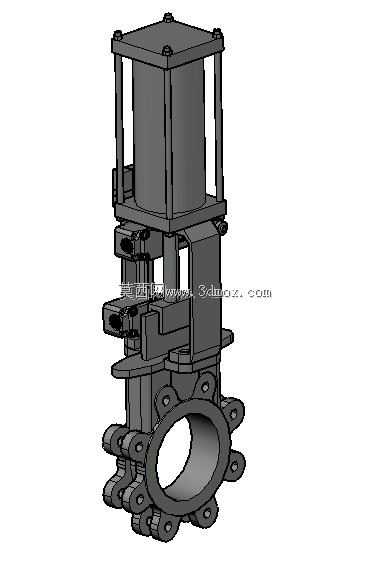

　　下部的阀体采用法兰连接结构，法兰端面上均匀布置了8个螺栓安装孔，适配4英寸公称通径的管路配对法兰，安装时只要保证法兰密封面平行、螺栓对角均匀紧固，就能避免管路附加应力拉扯阀体导致密封失效。阀体的流道是全通径设计，介质流过时没有缩径结构，不会在阀腔内造成淤积，哪怕是带纤维、固体颗粒的介质，也能顺畅通过，大幅降低卡阀概率。中间的闸板是滑动截断的核心部件，采用薄型板式结构，升降过程中沿着阀体两侧的导向槽做直线滑动，导向槽的间隙经过设计校核，既不会因为间隙过大导致闸板偏磨，也不会因为间隙过小被介质中的颗粒卡滞。闸板的密封面堆焊了硬质合金层，抗冲刷、耐磨性能优异，长期在带颗粒的介质中动作也不会很快出现密封面冲蚀泄漏的问题。在市政给排水、矿浆输送、粉体物料转运这类含固体杂质的流体管路系统中，普通截止阀、球阀很容易被介质中的颗粒卡涩密封面，导致关断失效，这台4英寸规格的气动滑动刀闸阀，就是针对这类严苛工况设计的截断类部件。从结构上看，上部的立式气缸是整套阀门的动力源，采用双作用气动驱动逻辑，压缩空气接入气缸上下腔即可带动阀杆做直线升降动作，相比手动阀，它能接入厂区DCS系统实现远程联锁控制，响应速度快，适合需要快速切断管路的工况，比如粉体投料管路的批次截断、污水管路的应急关断场景。

　　气缸和阀体之间设置了独立的支架连接结构，把驱动部分和过流部分隔开，避免介质中的水汽、腐蚀性气体直接侵蚀气缸密封件，延长驱动端的使用寿命，支架上预留的安装空位可以加装行程开关，实时反馈阀门的全开、全关位置信号，方便系统做状态监控。从安装边界来看，整套阀门的轴向长度相比同通径的球阀更短，适合安装空间局促的管路布局，气缸顶部的气路接口采用标准内螺纹连接，现场配管时不需要额外做转接件，装配效率更高。设计过程中，首先针对4英寸通径的工况参数做了强度校核，阀体壁厚满足1.0MPa公称压力下的承压要求，法兰螺栓孔的位置度公差控制在0.2mm以内，保证现场安装时能和管路法兰顺利对中，不会出现螺栓穿不进的问题。

　　闸板的滑动行程经过精确计算，全开状态下闸板完全抬离流道，不会对介质流动造成遮挡，流阻系数和同通径的直管段接近，不会额外增加管路的输送能耗；全关状态下闸板完全落下，和阀体底部的密封座紧密贴合，截断介质通路，密封等级满足VI级要求，不会出现内漏。导向结构的设计特意做了防积料的倒角处理，介质中的颗粒不会在导向槽内堆积，避免长期运行后闸板动作卡涩。气缸的活塞密封采用耐磨丁腈橡胶材质，往复动作寿命可达百万次以上，日常维护只需要定期更换阀杆处的防尘密封圈即可，不需要整体拆解阀体，维护成本很低。

　　在实际选型应用中，这类滑动刀闸阀常被用在污水处理厂的污泥输送管路、粮食加工厂的粉体输送管路、矿山的矿浆输送管路上，相比普通的闸阀，它的结构更紧凑，重量更轻，气动驱动的方式也更适合自动化程度高的生产线，不需要人工现场操作，能大幅降低一线操作人员的劳动强度。建模过程中，所有的配合间隙都按照实际加工公差做了还原，比如闸板和导向槽的配合间隙、阀杆和填料函的配合间隙、气缸活塞和缸筒的配合间隙，都和实际生产的加工要求一致，结构工程师可以直接参考这个模型做管路布局的干涉检查，也可以在这个基础上改型适配其他通径、其他驱动方式的同类型阀门，比如把上部的气缸换成电动执行器，就能适配没有压缩空气气源的应用场景。阀体两侧的连接耳板结构做了加强筋设计，避免法兰连接时螺栓紧固力过大导致阀体变形，影响闸板的滑动顺畅度。阀杆位置设置了填料密封结构，通过压盖压紧填料，实现阀杆和阀体之间的动密封，防止介质从阀杆位置外漏，压盖的压紧螺栓预留了足够的调节行程，填料出现轻微磨损时，只需要均匀拧紧压盖螺栓就能补偿密封量，不需要立刻更换填料，延长了维护周期。
