可自定义参数的直齿圆柱传动零件

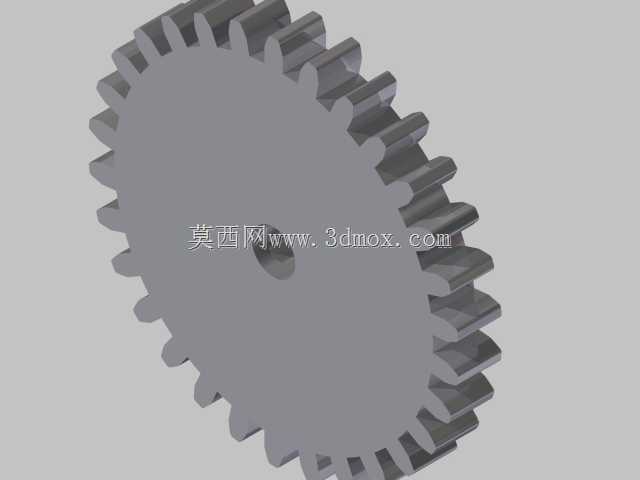

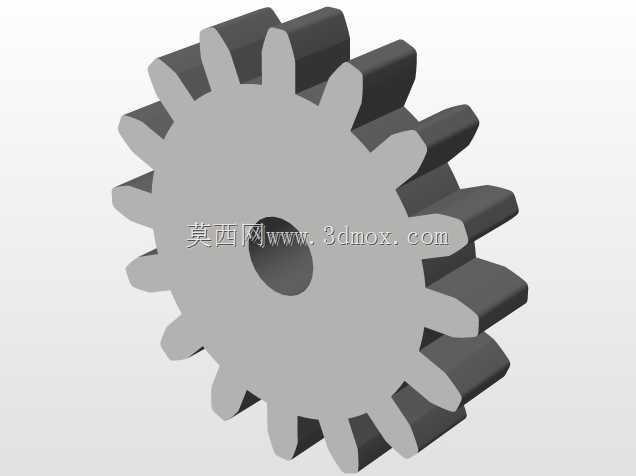

在各类机械传动系统的设计迭代过程中，直齿圆柱齿轮始终是应用覆盖范围最广的基础传动元件，从常规的轻工输送设备、小型机床进给机构，到阀门驱动模块、仪器仪表的力矩传递结构，都能见到这类零件的身影。不同于固定参数的定型齿轮模型，这款参数化直齿圆柱齿轮的设计逻辑，完全围绕结构设计人员的快速选型、快速改型需求搭建，不需要设计人员从零开始绘制齿形轮廓、计算齿根过渡曲线、调整轮毂安装结构，只需要结合实际传动场景的载荷、转速、安装空间要求，输入对应的节圆直径、齿数、轮体厚度、轴孔直径以及压力角参数，就能快速生成符合设计要求的齿轮三维实体，大幅缩短传动方案的前期建模周期。

从实际工程应用的角度来看，这类参数化齿轮的适用场景非常明确：在做小型自动化设备的传动链方案验证时，设计人员往往需要反复调整传动比来匹配电机输出转速与执行端的动作速度，传统建模方式下每调整一次齿数就要重新绘制齿形、校核齿顶圆与相邻部件的干涉情况，而通过参数化驱动的模型，只需要修改齿数参数，整个轮体的齿形、齿顶圆、齿根圆尺寸都会同步更新，配合三维软件的干涉检查功能，能快速验证不同传动比方案下的安装边界是否符合要求。在阀门驱动的阀块组件设计中，这类直齿轮常被用来传递手动旋钮或者微型电机的输出扭矩，带动阀杆实现启闭动作，这时候就需要根据阀块的内部安装空间调整轮体厚度与轴孔直径，参数化模型可以直接匹配阀块的安装腔尺寸调整对应参数，不需要反复重构特征。

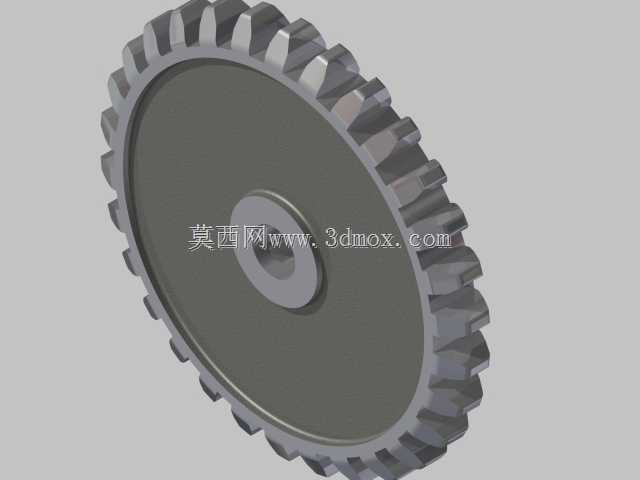

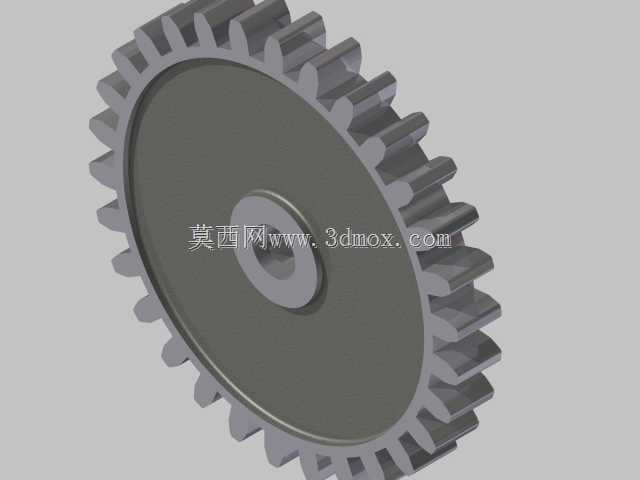

这款齿轮的结构设计完全遵循常规直齿圆柱齿轮的工程规范，轮体采用辐板式简化结构，中间设置带一定厚度的轮毂凸台，轴孔与轮毂保持同轴，既保证了与传动轴配合的接触长度，避免传动过程中出现偏载磨损，又尽可能减少了轮体的冗余材料，降低零件自身的转动惯量，适合中低速、中等载荷的开式或者半开式传动场景。齿形部分按照标准渐开线轮廓生成，齿根处设置符合工艺要求的过渡圆角，避免应力集中导致的轮齿断裂问题，设计人员在生成模型后，可以直接根据实际使用需求补充齿面热处理、加工精度等级等技术要求，不需要再对齿形轮廓做额外修正。

在安装边界的适配层面，设计人员可以根据传动系统的中心距要求，通过调整节圆直径与齿数的匹配关系，保证一对啮合齿轮的中心距符合安装腔的尺寸限制；轮体厚度参数可以根据传递扭矩的大小调整，扭矩较大的场景下适当增加轮体厚度提升轮齿的接触强度，安装空间紧凑的场景下则可以在强度校核合格的前提下适当减小厚度；轴孔直径可以直接匹配所选传动轴的直径尺寸，后续还可以根据键连接的需求在参数化模型基础上快速添加键槽特征，不需要重新构建整个轮体模型。对于仪器仪表类的轻载传动场景，还可以通过调整压力角参数来优化传动的平稳性，降低传动过程中的回差，提升仪表的调节精度。

不同于复杂的 helical gear 或者蜗轮蜗杆结构，直齿圆柱齿轮的加工工艺成熟，滚齿、插齿工艺都可以完成加工，参数化生成的模型可以直接导入工程图模块生成加工图纸，标注对应的尺寸公差、形位公差要求，直接对接生产环节。在做装配验证的时候，参数化模型可以快速调整参数来适配不同的安装工况，比如当传动系统的安装空间出现变动时，不需要重新选型标准齿轮，只需要调整对应参数就能生成适配的零件，大幅提升设计迭代的效率，尤其适合非标自动化设备、专用仪器仪表这类需要频繁调整结构尺寸的设计场景，能帮结构工程师省去大量重复建模的时间，把更多精力放在传动系统的强度校核、寿命计算以及整体结构的优化上。
