立式摩擦式洋葱去皮加工设备结构设计

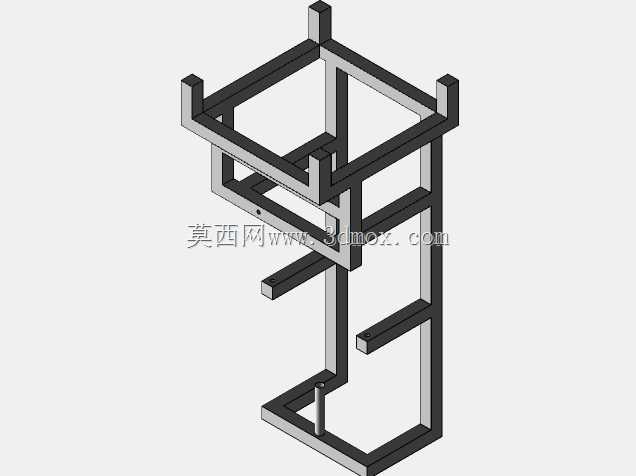

　　这款立式结构的洋葱去皮设备，主要面向净菜加工、农产品初加工、中央厨房预处理等场景，解决传统人工剥洋葱效率低、辛辣气体刺激操作人员眼部、去皮损耗率不稳定的痛点。从结构布局来看，设备采用方管焊接的框架式机架作为承载主体，底部框架预留了动力组件的安装空间，中部为去皮作业的核心腔体，上部设置进料导向与压持结构，整体立式排布的设计能够最大程度压缩设备的横向占地尺寸，适合中小型加工车间的紧凑工位布局，安装时仅需保证底部框架与地面水平接触，预留周边300mm的操作维护空间即可完成布设，无需额外浇筑复杂的设备基础。

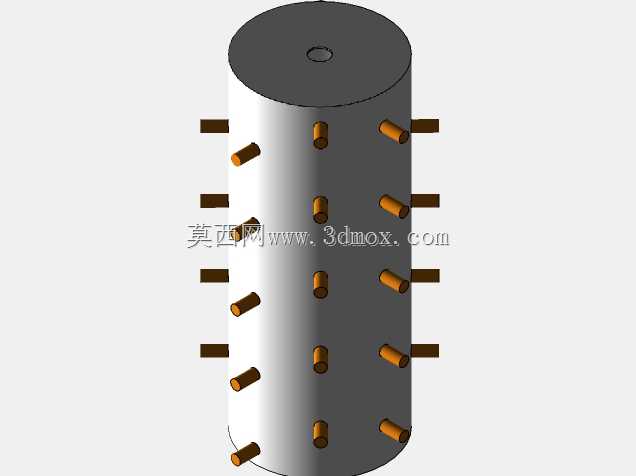

　　核心去皮腔体采用食品级不锈钢卷制而成，内壁做了细微的磨砂纹理处理，工作时腔体保持低速回转，依靠洋葱表皮与腔体内壁、洋葱个体之间的柔性摩擦实现外皮剥离，作业过程中可通过腔体侧部预留的注水接口接入低压水流，水流既能冲刷掉剥离下来的干皮碎屑，避免碎屑堆积在腔体缝隙造成卡滞，也能降低摩擦过程中洋葱肉质层的破损率，相比纯干式去皮结构，带水作业的成品表皮残留率可控制在3%以内，肉质损伤率低于2%。上部的压持组件采用可调节高度的回转压头设计，能够适配直径40mm到90mm区间的不同规格洋葱，压头表面包覆食品级硅胶层，既可以给洋葱提供适度的下压力，保证洋葱在腔体内随腔体同步回转摩擦，又不会压伤洋葱的顶部芽眼部位，减少后续加工的修整工作量。

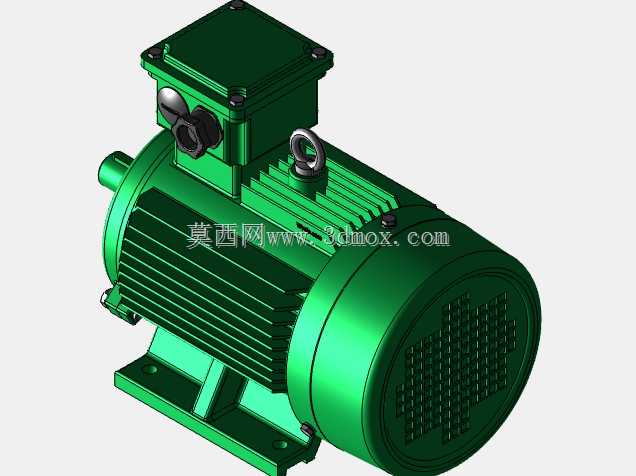

　　动力部分布置在底部框架的安装位上，电机输出端通过带轮传动连接腔体底部的回转轴，带传动的结构能够在进料卡滞时起到过载保护作用，避免电机堵转烧毁，传动区域全部设置了可拆卸的不锈钢防护罩，既符合食品加工区域的卫生防护要求，也能避免日常清洁时水液溅入传动部件造成锈蚀。设备的出料口设置在腔体侧下方，去皮完成后抬起上部压持组件，腔体回转的离心力会将处理好的洋葱从出料口带出，直接接入后续的清洗或分选输送线即可，无需人工手动掏取物料，单台设备每小时可处理洋葱300-500公斤，能够匹配3-5人的人工去皮产能，大幅降低净菜加工环节的人力投入。

　　从建模细节来看，这款设备的所有焊接机架处都做了焊后打磨的圆角处理，避免尖锐边角造成操作人员磕碰划伤，所有与食材接触的部件都单独拆分了装配层级，方便后续做材质替换与结构优化，比如针对小粒径的珍珠洋葱加工场景，可直接更换内壁带凸起软胶点的腔体衬套，无需改动整体机架与动力结构，就能适配不同品类的球根类食材去皮需求。设备的整体高度控制在1200mm左右，操作位的压持手柄高度刚好适配成年人站立操作的舒适区间，长时间作业不会产生过度的肢体疲劳，底部框架预留了四个脚轮安装位，若车间需要频繁调整工位布局，可加装带刹车的万向脚轮，移动到位后锁死刹车即可保证作业稳定性。
