手动液压托盘搬运作业承载结构设计

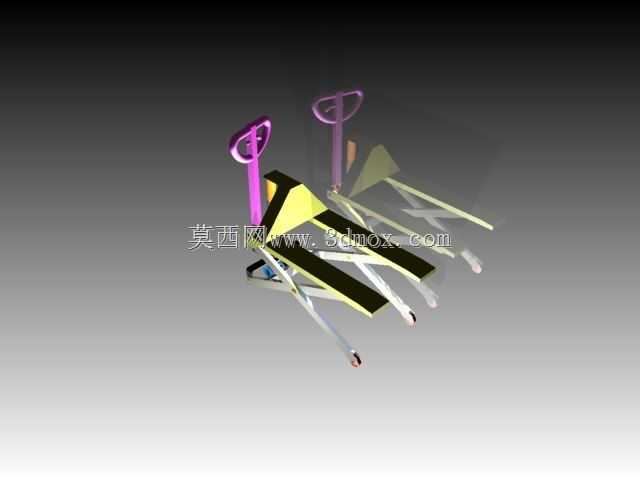

　　在车间工序间物料周转、电商仓整托货品移位、商超后仓补料这类无动力配套的作业场景里，手动托盘搬运结构是普及率最高的无动力载运单元，不需要外接电源、气源，完全依靠人力操作就能完成整托货物的短距离移位与低位举升，适配绝大多数标准平托盘的作业需求。从结构设计逻辑来看，这套手动托盘的核心承载框架采用了分体式叉臂布局，两根平行的承载叉臂作为直接接触托盘的受力部件，截面做了变厚度处理，靠近驱动端的根部位置厚度更大，用来抵消悬臂承载带来的弯矩集中，叉臂前端做了渐进式的坡口导向，作业时不需要完全对齐托盘插孔，顺着坡口就能顺利滑入托盘底部，降低对位操作的难度。叉臂的上表面做了防滑处理的平整接触面，避免举升后托盘在叉臂上出现横向滑移，叉臂底部的承载轮采用了小直径的双轮组布局，每组两个滚轮分别布置在叉臂前端的两侧，既降低了叉臂的最小插入高度，适配底部间隙更小的托盘，也能分散轮组对地面的压强，在环氧地坪、硬化水泥地面甚至部分平整的沥青地面上都能顺畅推行，不会压伤地面涂层。驱动端的操作手柄集成了升降控制与转向功能，手柄的握持角度做了人机工程优化，站立操作时手臂自然下垂就能握住手柄，不需要过度弯腰或者抬臂，长时间作业也能降低操作疲劳。

　　手柄下方连接的液压驱动单元是整套结构的动力核心，通过反复扳动手柄驱动液压柱塞泵做功，将叉臂连同上方的托盘平稳举升，举升行程控制在100-120mm区间，这个高度刚好让托盘底部脱离地面10-20mm，满足短距离搬运的离地要求，又不会因为举升过高导致重心上移，提升搬运过程的稳定性；液压回路设置了泄压阀，当承载重量超过额定载荷时会自动泄压，避免过载损坏结构件，下降操作通过手柄上的扳杆控制，扳动角度对应泄压阀的开度，可以精准控制下降速度，轻载时可以快速下降，重载时缓慢下落，避免托盘上的货品因为快速下落出现倾倒。

　　转向轮布置在液压单元的下方，采用大直径的万向轮结构，轮面采用弹性聚氨酯材质，既可以缓冲推行过程中的路面颠簸，也能降低推行时的噪音，转向结构的回转半径控制在较小范围，在狭窄的仓库通道、生产车间过道里也能灵活转向，甚至可以在1.5米宽的通道内完成原地转向。整套结构的受力框架做了有限元校核，在额定承载工况下，叉臂根部的最大应力控制在材料屈服强度的60%以内，预留了足够的安全余量，焊接位置全部采用满焊工艺，焊后做去应力处理，避免长期承载出现焊接变形。结构的安装边界方面，叉臂的外侧间距适配国内通用的1200mm×1000mm标准托盘的插孔间距，叉臂的长度适配标准托盘的进叉深度，不需要额外调整就能直接适配绝大多数现有标准托盘，不需要定制专属托盘，降低用户的配套成本。操作逻辑上，整套结构没有复杂的电控元件，所有操作都通过机械与液压结构实现，日常维护只需要定期给液压单元补充液压油、给轮组轴承加注润滑脂即可，维护成本极低，适合在没有专业维保人员的小型仓库、门店、车间使用。

　　在实际作业中，这类手动托盘结构可以配合货架完成低位货品的存取，也可以在货车装卸时完成月台到车厢内部的短距离转运，相比全电动的搬运设备，自重更轻，即使是力气较小的操作人员也能灵活操控，在小批量、多频次的短距离搬运场景下，作业效率甚至高于电动设备，不需要考虑充电、电池维护的问题，随时可以投入使用。结构的重心设计做了优化，空载时整体重心靠近转向轮一侧，推行时不会出现叉臂翘头的情况，满载时重心落在前后轮组之间，即使在带有轻微坡度的地面上也能保持稳定，不会出现前倾或者后翻的风险。
