磨床配套工件定位夹紧工装结构

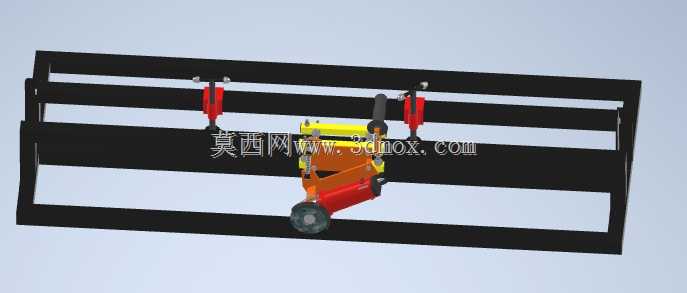

　　在平面磨床、外圆磨床的批量精密磨削加工场景中，工件装夹的一致性、定位精度直接决定了最终磨削面的形位公差与加工效率，这套磨床配套的夹紧定位工装，正是针对长条形轴类、板类零件的批量磨削需求设计，可直接适配多数通用卧轴矩台磨床的工作台安装基准。整套工装以两根平行布置的高强度钢制横梁作为主体承载框架，横梁的底面加工有与磨床工作台T型槽匹配的定位凸台与安装孔位，安装时可直接通过T型螺栓完成与磨床工作台的刚性固定，无需额外加工过渡转接板，安装边界可覆盖工作台面80%以上的有效加工行程，适配长度在300mm至1200mm范围内的长条类工件装夹。

　　工装的夹紧单元采用模块化设计，沿横梁长度方向可自由调整位置，每个夹紧单元包含垂直下压的快速夹头与侧向定位挡块，夹头的压头部位镶嵌有聚氨酯防滑垫，既可以保证足够的夹紧力避免磨削过程中工件受砂轮切削力发生位移，又不会在工件已加工表面留下压痕，适配不同硬度金属工件的装夹需求。中间的工件承载座带有可微调的V型定位槽与平面支撑块，可根据工件的外形快速切换支撑形式：装夹轴类零件时使用V型槽自动找正工件中心轴线，保证磨削外圆时的同轴度；装夹板类零件时更换为平面支撑块，配合横梁上的刻度标尺快速调整工件的装夹位置，保证工件待磨削面与砂轮进给方向平行。

　　整套工装的设计思路围绕磨床加工的实际痛点展开：常规磨床装夹使用的平口钳、压板组件，在装夹长条形工件时容易出现定位偏差、夹紧力不均的问题，批量加工时每一件工件都需要重新打表找正，辅助时间占比超过加工总时长的40%，而这套工装在首次安装完成并完成基准找正后，后续同批次工件装夹仅需要将工件放置到支撑座上，扳动快速夹头即可完成装夹，重复定位精度可控制在0.02mm以内，完全满足精磨工序的公差要求。工装的所有运动部件都设计有防尘结构，夹头的铰接部位加装了防尘密封圈，避免磨削过程中产生的金属磨屑进入铰接缝隙造成机构卡滞，日常维护仅需要定期在铰接点加注少量润滑脂即可，可适应磨床加工区域多磨屑、多切削液的恶劣工作环境。

　　夹紧力的大小可通过夹头上的调节螺母进行调整，针对薄壁类工件可适当降低夹紧力，避免装夹变形导致磨削后工件出现形位公差超差的问题；针对大余量粗磨工序则可加大夹紧力，抵消大切深磨削时的较大切削力，防止工件飞出引发安全事故。横梁的侧面加工有连续的T型滑槽，所有夹紧单元、支撑座都可以沿滑槽无级滑动调整位置，不需要在横梁上额外钻孔，调整时仅需要松开单元底部的锁紧螺母，滑动到对应刻度位置后重新锁紧即可，操作便捷，可快速适配不同长度、不同外形的工件装夹需求。工装的整体高度经过优化设计，装夹工件后工件的中心高度与磨床砂轮的常用磨削高度区间匹配，不需要大幅调整砂轮架的上下行程，减少了磨床的空行程调整时间。在实际生产应用中，这类工装常被用于液压阀块安装面、长轴外圆、导轨滑块安装面等零件的批量磨削加工，相比传统的零散压板装夹方式，可将单件工件的装夹辅助时间缩短70%以上，同时大幅降低不同操作人员装夹手法差异带来的加工误差，有效提升批量零件的加工一致性。
