工业级C型夹紧工装结构设计

　　在机械加工、装配维修、木工拼接、金属件焊接定位等诸多作业场景中，C型夹都是一线作业人员手边离不开的基础夹持工具，这款C型夹的结构设计完全围绕实际作业中的夹持可靠性、操作便捷性做了针对性优化，没有多余的冗余结构，每一处几何特征都服务于夹持功能的落地。从实际使用场景来看，这类C型夹常被用于小型零件机加工时的工件临时固定，比如台钻作业时夹持薄钢板防止移位，或是钣金焊接时将两个待焊构件压合对齐避免焊后错位，也会在设备维保场景中用来压紧密封垫片、固定临时工装，甚至在管路装配时辅助对齐法兰接口，适用场景覆盖了从车间生产到现场维保的多数需要临时施加压紧力的作业环节。

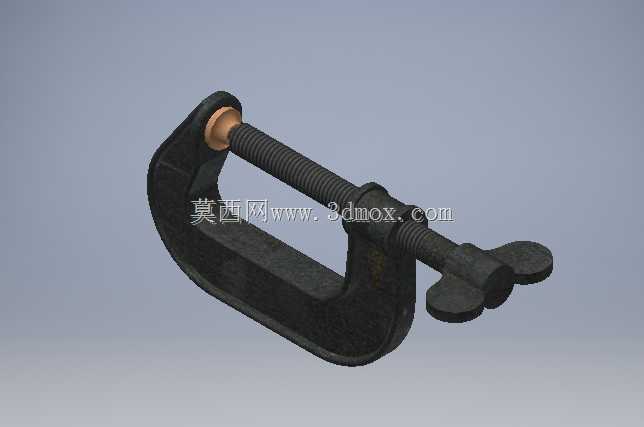

　　这款C型夹的主体采用C形开口框架结构，框架截面做了等强度优化，在夹持受力最大的框架背部做了圆弧过渡处理，避免应力集中导致的框架断裂，开口深度和最大张开距离经过尺寸校核，能够覆盖多数常规厚度工件的夹持需求，安装边界上不需要额外的固定基座，直接通过旋转螺杆即可实现对工件的抱紧，作业时不需要提前做安装面预处理，只要将开口对准待夹持部位即可操作。夹持端的设计上，固定压头采用了铜质垫块结构，既能够保证压合面的摩擦力，避免夹持过程中工件打滑，也能防止刚性压头直接接触工件表面造成压痕损伤，对于表面质量要求较高的有色金属件、漆面工件也能友好适配；活动螺杆采用梯形传动螺纹，相比普通三角螺纹拥有更好的传力性能，自锁性能可靠，夹持到位后不会因为作业中的振动出现松脱，螺杆末端的蝶形手柄不需要额外借助扳手即可手动施加足够的夹紧力，在狭小空间作业时也能方便操作，不需要预留太大的手柄回转空间。

　　设计思路上完全遵循手动工装的人机工程逻辑，整体重心靠近C形框架的背部，手持操作时不会出现头重脚轻的问题，螺杆的行程做了合理限制，完全张开时螺杆不会从框架的螺纹孔中脱出，避免现场作业时零件散落丢失，框架的表面做了发黑防锈处理，能够适应车间多油污、多切削液的作业环境，长期使用也不会出现锈蚀卡滞的问题。从结构受力的角度来看，C形框架的开口角度经过反复校核，在最大夹持力工况下框架的变形量控制在允许范围内，不会因为夹持力过大导致框架开口张开变形，影响后续的夹持精度，螺杆与框架螺纹孔的配合长度做了加长处理，大载荷夹持时螺纹牙的受力分布更均匀，不会出现滑牙失效的问题。

　　实际选型使用时，需要根据待夹持工件的厚度、所需的压紧力匹配对应规格的C型夹，这款结构的C型夹在常规手动夹持工况下，能够提供足够的压紧力，同时自身重量控制合理，长时间手持操作也不会产生明显的疲劳感，不管是固定在工作台面做临时夹持，还是手持配合其他作业都能适配。和普通的螺旋夹具相比，这款C型夹的开口视野更好，夹持对位时能够清楚看到压合面的对齐情况，不会因为框架结构遮挡视线导致压偏，对于需要精准对齐的工件定位作业来说，能够有效减少对位调整的时间，提升作业效率。
