双盘位2.5寸转3.5寸硬盘安装转接支架

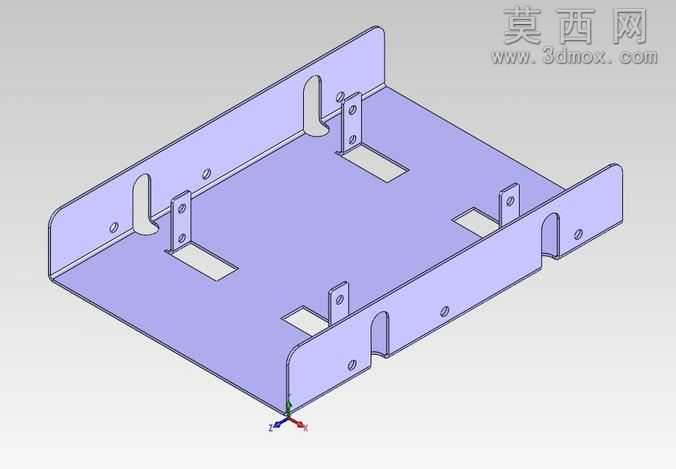

本模型为适配台式机标准3.5英寸硬盘仓位的双盘位固态硬盘转接支架，采用钣金结构设计思路完成三维建模，整体以冷轧钢板冲压成型的结构逻辑进行特征搭建，在SolidWorks环境下通过基体法兰、边线法兰、切除拉伸等钣金特征完成主体结构构建，还原了五金冲压件的折弯、开孔、切槽工艺特征。模型主体为浅紫色金属烤漆质感的材质渲染效果，清晰呈现了支架的整体轮廓：整体为U型围边结构，底部承托板预留了四个对应2.5英寸硬盘安装孔位的定位槽，可同时容纳两块2.5英寸固态硬盘或机械硬盘平放固定；两侧及前后围边设置了多组带安装孔的折弯固定耳，对应标准3.5英寸硬盘仓位的螺丝孔位，可直接将转接支架固定在机箱原有3.5寸硬盘托架中，无需额外改造机箱结构。建模过程中严格遵循硬件安装的尺寸公差要求，对硬盘安装位的避让槽、围边的走线缺口、固定耳的孔位同轴度都做了精准参数化设定，前后围边预留的弧形缺口既方便硬盘插拔时的手指施力，也能为硬盘的SATA接口与供电接口留出充足的接线空间，避免安装时出现接口干涉问题。两侧围边设置的长条型调节孔可适配不同品牌机箱硬盘位的孔位偏差，提升支架的安装兼容性。渲染阶段采用哑光金属材质搭配柔和的环境光照，清晰展现了钣金件的折弯圆角、孔位边缘的冲压倒角细节，模型坐标系定位准确，可直接导出工程图用于钣金下料冲压生产，也可用于电脑装机配件的产品展示、机箱装机模拟演示场景，结构设计兼顾了安装便捷性、结构强度与空间利用率，解决了小尺寸硬盘无法直接安装在标准大尺寸硬盘仓位的适配问题。
