带手动启闭结构的密封观察窗组件

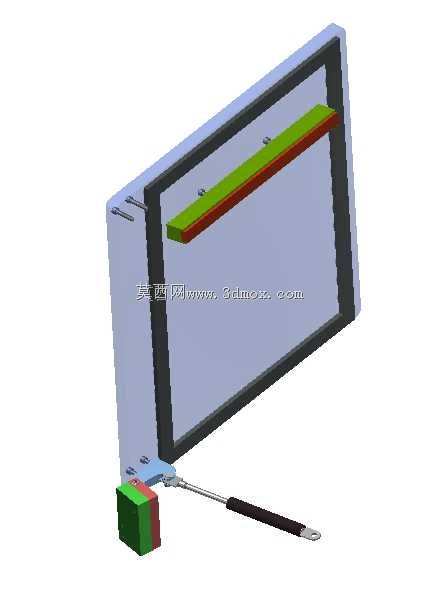

　　这款带手动操作杆的密封窗体结构，常应用在工业箱体、流体设备的观测工位上，用来在不破坏腔体密封环境的前提下，观察腔体内部的介质状态、部件运行情况，同时配套的启闭结构可以在需要的时候完成窗体的开合动作，满足腔体内部检修、取样或者临时通风的需求。从结构设计来看，主体窗体采用矩形边框配合透明视窗面板的结构，边框四周预留了紧固件安装位，安装时可以通过螺栓将整个窗体组件固定在设备腔体的预留开口上，边框与设备接触面可以加装密封胶条，保证腔体的压力或者密封性能不会因为窗体安装受到影响。

　　窗体的启闭采用侧置手动操作杆结构，操作杆通过铰接支座与窗体边框连接，杆身做了防滑握持处理，操作人员无需额外工具，直接扳动操作杆就可以带动窗体的锁止机构动作，完成窗体的解锁与开启，相比螺栓紧固的固定式观察窗，这种结构在需要频繁开启观察或者临时操作的工位上，能大幅减少操作耗时，降低拆装密封件带来的密封失效风险。设计过程中，操作杆的铰接位置做了限位处理，避免扳动角度过大造成机构碰撞损坏，同时锁止结构采用楔形压合的方式，在窗体闭合时，操作杆扳动到锁止位置可以给窗体边框提供均匀的压合力，保证视窗面板与边框之间的密封胶条被均匀压缩，不会出现局部压合不严导致的泄漏问题。

　　视窗面板的安装采用嵌入式结构，面板嵌入边框的预留槽内，槽内设置密封胶圈，既可以固定面板，也能避免面板与边框硬接触造成的应力破损，同时面板边缘与边框的配合公差控制在合理范围，既保证安装便捷性，也不会出现晃动间隙。从安装边界来看，整个组件的安装法兰面为矩形结构，安装时需要在设备壁面预留对应尺寸的矩形开口，开口周边需要保证平面度，避免安装后边框受力不均造成密封失效；操作杆的布置在窗体侧下方，安装时需要预留足够的操作空间，保证操作人员可以顺畅扳动操作杆，不会被周边的管线、其他部件干涉。

　　在实际工况应用中，这类结构常见于低压流体设备、试验箱体、小型工艺腔体的观测位，相比电动或者气动控制的启闭窗体，纯手动的结构不需要额外配置动力源与控制元件，结构可靠性更高，维护成本更低，适合在没有外接动力、或者对可靠性要求极高的工位使用。结构设计上充分考虑了操作的人机工程性，操作杆的握持位置距离安装面的高度经过合理设置，操作人员站在设备旁无需过度俯身或者抬手就可以完成操作，杆身的防滑套可以在手上沾有少量油污或者水渍的情况下依然保证足够的摩擦力，避免操作打滑。窗体的锁止机构设置了到位反馈，当操作杆扳动到锁止位置时会有明显的卡位触感，操作人员不需要额外检查就可以确认窗体已经完全锁止到位，避免因为锁止不到位造成的密封失效或者窗体意外开启。视窗面板可以根据实际工况需求选用不同的材质，比如普通透明玻璃、钢化玻璃或者有机透明板材，边框结构预留了足够的面板安装槽深度，可以适配不同厚度的面板，满足不同压力等级、不同腐蚀环境下的使用需求。整个组件的运动部件都做了耐磨处理，铰接位置的销轴采用耐磨材质，长期反复启闭也不会出现过度磨损造成的间隙过大问题，保证机构长期使用的精度与可靠性。
