带中间滑轮传动的滚筒式旋转筛分装置

　　这套带中间滑轮传动结构的旋转筛，在传动链路的设计上做了很务实的调整，没有采用电机直连滚筒轴的驱动方式，而是在电机输出端和滚筒驱动端之间增设了中间滑轮组，这种设计首先解决的是大直径滚筒安装时的中心距匹配问题——很多现场安装时，电机的安装基座位置受厂房布局、进料出料口位置限制，没法和滚筒驱动轴保持理想的中心距，中间滑轮的存在相当于给传动链路增加了一个可调整的过渡节点，既可以灵活调整皮带的张紧度，避免皮带长期运行打滑丢转，也能通过中间滑轮的直径配比，在不更换电机的前提下微调滚筒的实际转速，适配不同物料的筛分停留时间需求。在散料处理的生产环节里，粒度分级是很多工艺段不可跳过的工序，不管是粮食加工里的原粮除杂分级、建材行业的砂石骨料粒径分选，还是化工领域的颗粒物料成品筛分，甚至是固废处理环节的物料粒径分类，滚筒式旋转筛都是应用频次极高的设备，相比平面振动筛，它的运行更平稳，对厂房基础的动载荷冲击更小，尤其适合处理粒径差异不算极端、磨琢性中等的散状物料。

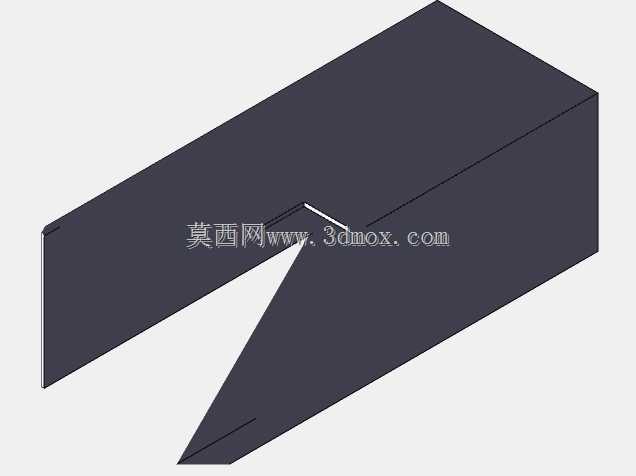

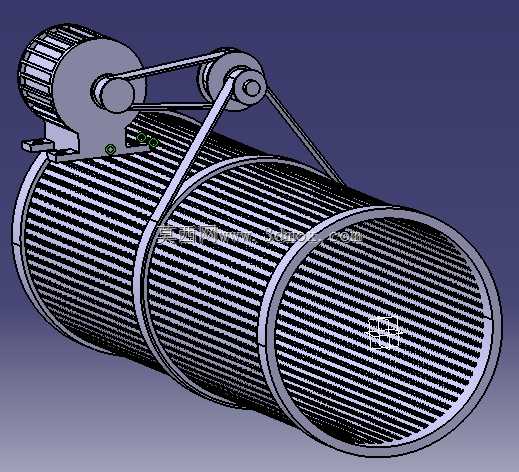

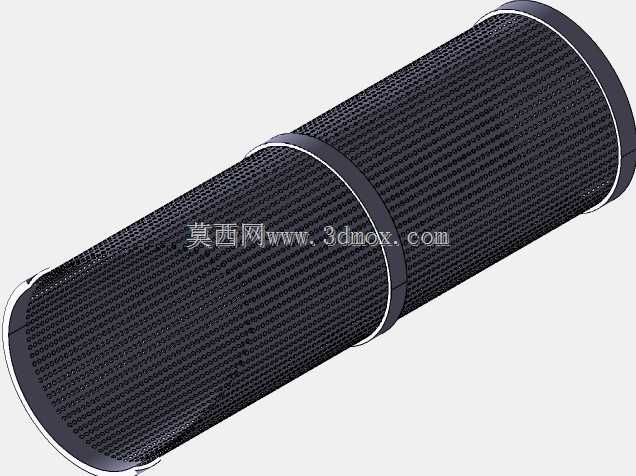

　　从结构组成来看，整个设备的核心筛分部件是卧式布置的冲孔筛面滚筒，滚筒周身通过两道环形加强箍做结构补强，避免长滚筒在长期转动过程中出现筒身变形、筛面凹陷的问题，筛面的冲孔规格可以根据实际筛分的物料粒径做更换，筒身的倾斜角度可以通过两端的支撑架做小范围调整，倾斜角度越大，物料在筒内的轴向前进速度越快，单小时处理量越高，但相对的物料在筛面停留时间越短，筛分精度会有所下降，设计选型时可以根据处理量和筛分精度的平衡需求调整角度。

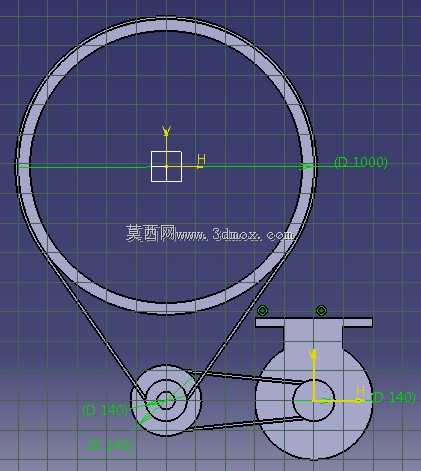

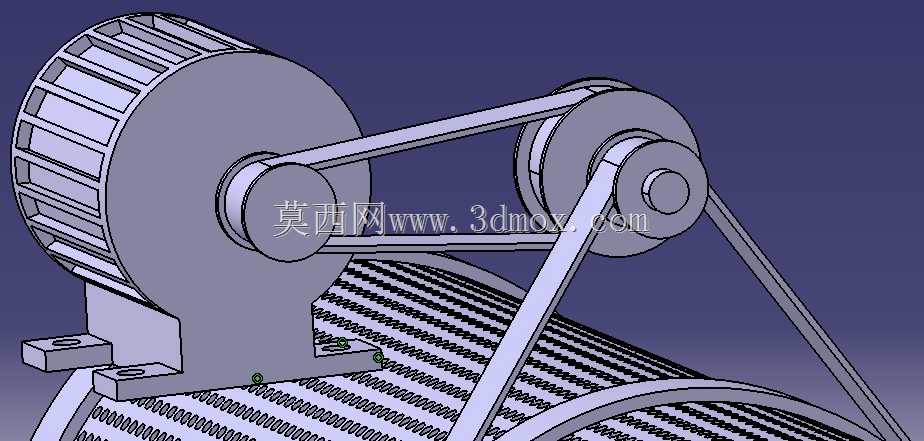

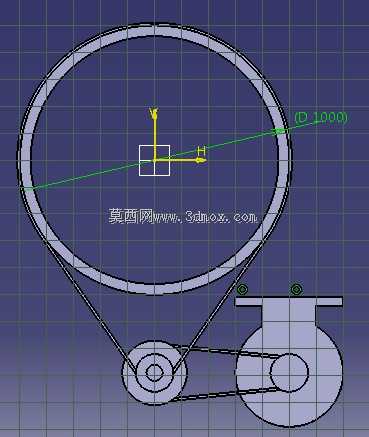

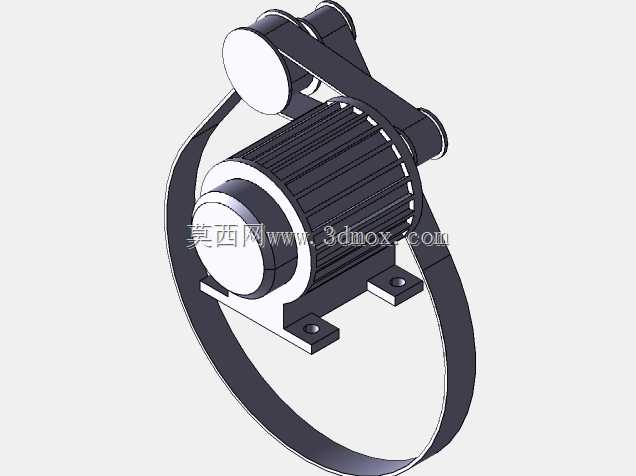

　　传动部分的电机布置在滚筒的进料端上方，通过三角带将动力传递到中间滑轮轴，再由中间滑轮轴通过另一组三角带带动滚筒端部的驱动轮转动，这种二级带传动的设计还有一个很实际的优势，就是过载保护能力更强，一旦筒内进入难以筛分的大块异物导致滚筒卡滞，三角带会先出现打滑，不会直接对电机输出轴造成硬冲击，降低电机烧毁和传动部件断裂的风险。安装边界上，这套设备的进料端需要和上游的出料溜槽做好密封衔接，避免筛分过程中粉尘外溢，滚筒的下方需要设置对应粒径区间的集料斗，分别承接筛下物和从滚筒尾端排出的筛上物，设备的整体安装高度需要根据上下游设备的衔接高度做匹配，支撑架的底部需要做预埋螺栓固定，避免设备运行过程中出现移位。

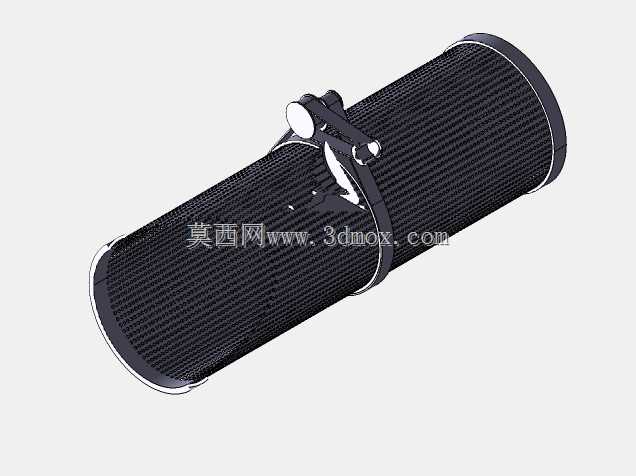

　　在实际建模过程中，需要重点关注几个配合公差：中间滑轮轴的两端轴承座安装位需要保证同轴度，避免皮带运行时出现偏磨；滚筒两端的支撑轮轨和托轮的接触间隙需要控制在合理范围，间隙过大会导致滚筒转动时跳动异响，间隙过小会增加运行阻力；筛面的拼接处需要做平滑处理，避免物料在筒内运动时出现卡滞。另外，中间滑轮的支架做了斜向的拉杆加强，因为带传动运行时会产生持续的径向拉力，斜拉杆可以抵消大部分拉力带来的支架变形，保证传动轮的平面度始终处于合理范围，延长皮带的使用寿命。和常见的齿轮传动驱动的旋转筛相比，这种带中间滑轮的带传动结构运行噪音更低，日常维护也更简单，不需要定期加注齿轮润滑油，只需要定期检查皮带的磨损情况和张紧度即可，很适合中小型加工生产线的散料分级工序使用，在处理粮食、塑料颗粒、建筑砂石、有机肥颗粒这类物料时，都能获得稳定的筛分效果。
