6201型深沟球滚动轴承结构设计

在各类中小型旋转传动机构的设计选型中，6201型深沟球轴承是应用覆盖极广的标准支撑部件，从民用家电的电机输出端、小型输送线的从动辊筒，到工业仪表的转动机构、轻工设备的进给转轴，都能见到这类轴承的应用身影。这类轴承的核心作用是为旋转轴系提供稳定的径向支撑，同时可承受一定比例的双向轴向载荷，将轴系运转过程中的摩擦阻力控制在极低水平，保障旋转部件的运转精度与使用寿命。

从结构设计逻辑来看，这款轴承采用经典的深沟滚道构型，内圈与轴颈采用过盈配合实现周向固定，外圈与安装座孔采用过渡或间隙配合适配不同的装配需求，内外圈的滚道曲率半径略大于滚动体直径，既保证滚动体在滚道内的顺畅滚动，又能在承受径向载荷时形成足够的接触面积，降低接触应力集中。滚动体采用均匀排布的钢制滚珠，通过冲压保持架实现等间距分隔，避免滚珠在运转过程中发生相互碰撞与摩擦，同时引导滚珠在滚道内的正确运动轨迹，优化轴承内部的载荷分布。保持架的兜孔间隙经过精准计算，既不会因间隙过大导致滚珠运转晃动，也不会因间隙过小造成卡滞，适配常规工况下的中低速运转需求。

从安装边界与尺寸参数来看，6201作为标准深沟球轴承，内孔直径为12mm，外圈外径为32mm，轴承整体宽度为10mm，对应的安装轴肩直径建议不小于17mm，座孔的挡肩直径建议不大于27mm，安装过程中需保证轴颈与座孔的同轴度公差控制在0.01mm以内，避免因安装偏斜导致轴承承受附加弯矩，缩短使用寿命。轴颈的表面粗糙度建议控制在Ra1.6以下，座孔表面粗糙度不高于Ra3.2，配合面的圆柱度公差需符合IT5级精度要求，防止因配合面形位公差超标导致轴承内圈或外圈发生变形，影响滚道的正常接触状态。

在实际工程应用中，这类轴承的选型需要结合具体的载荷特性与运转转速调整，当应用场景以径向载荷为主、轴向载荷占比不超过额定径向载荷的30%时，该型号轴承可以稳定运行；如果轴向载荷占比过高，需要考虑加大轴承系列或者选用角接触类轴承替代。润滑方式的选择同样直接影响轴承的使用寿命，在1000-5000转/分钟的常规转速区间，采用锂基脂润滑即可满足需求，注脂量控制在轴承内部空腔的1/3到1/2之间，过量注脂反而会导致运转过程中温升过高，加速润滑脂老化失效；如果应用场景转速更高或者环境温度长期超过80摄氏度，则需要考虑采用油润滑方式，同时搭配对应的密封结构防止润滑油泄漏。

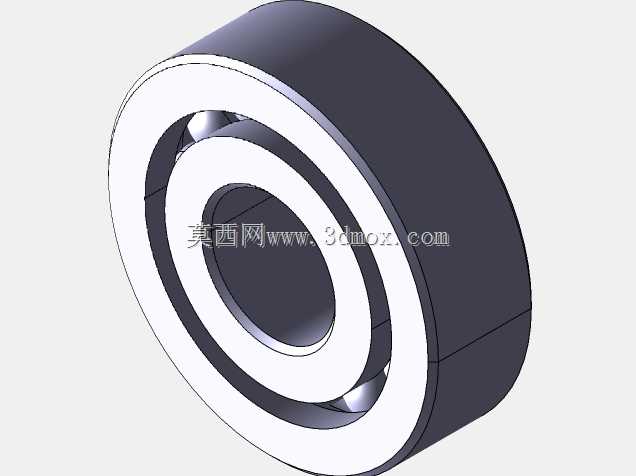

建模过程中需要重点关注滚道与滚珠的接触关系，内外圈滚道的沟心距、曲率半径参数需要严格遵循标准件的尺寸规范，保持架的兜孔位置需要与滚珠排布位置完全对应，装配完成后需要验证滚动体与滚道的接触状态，保证所有滚珠都能与内外圈滚道形成有效接触，无干涉、无间隙过大的问题。同时需要还原轴承的倒角、退刀槽等细节结构，这些结构虽然不直接参与承载，但是会直接影响装配过程的便利性，避免安装时锐边划伤配合面，也能减少热处理过程中的应力集中问题，提升轴承整体的结构强度。

在不同的应用场景下，这款轴承的密封形式也会有对应调整，开式结构适用于有定期润滑维护、环境清洁度较好的设备内部，带防尘盖的结构适用于灰尘较多但无液体喷溅的场景，带接触式密封圈的结构则可以更好地阻挡外界水汽、粉尘进入轴承内部，同时防止内部润滑脂泄漏，适用于维护不便、环境相对复杂的户外或者轻工设备上。选型时不需要盲目追求高密封等级，接触式密封圈会增加一定的运转摩擦阻力，在对运转扭矩、温升控制要求较高的场景下，开式或者低摩擦防尘盖结构会是更合理的选择。
