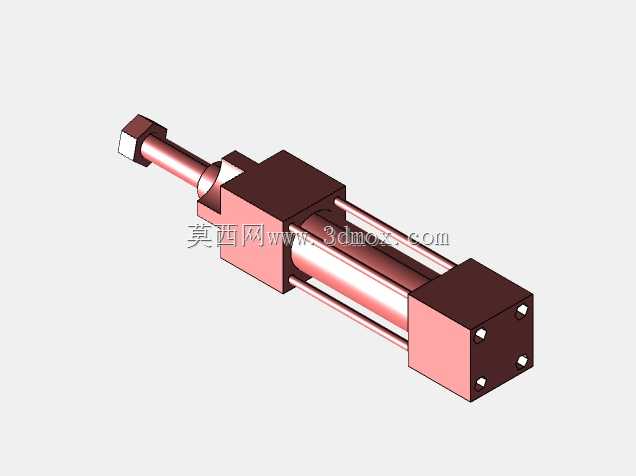

带阀块集成式气动执行气缸结构

　　在自动化生产线的气动回路搭建场景里，这类集成阀块的气缸是工位执行端的核心部件，区别于传统分体式气缸与控制阀的组合结构，它把阀组直接整合在气缸本体上，省去了阀岛到气缸之间的冗长气管连接，能大幅压缩气动执行端的安装空间，同时减少气管接头带来的漏气隐患，在3C电子小件装配、包装线推料、工装夹具夹紧这类对工位空间要求严苛、响应速度要求高的场景里适配性极强。从实际功能来看，它依靠压缩空气作为动力源，通过阀块的气路换向控制活塞的伸出与缩回动作，输出直线往复的驱动力，可完成工件推送、定位夹紧、工位顶升这类常规直线执行动作，集成阀块的设计让气路换向的响应延迟比分体式连接降低近三成，在高速节拍的生产线上能有效缩短单工位动作周期，提升整线运行效率。

　　设计过程中首先要考虑的是阀块与气缸本体的气路对接密封性，阀块的安装面与气缸端盖的结合面需要做平面度管控，避免内部气路串气导致的动作失灵，同时阀块上的气路通道走向要尽量缩短路径，减少压缩空气的压力损失，保证活塞输出力的稳定性。活塞与缸筒的配合选用间隙密封搭配耐磨导向环，既降低活塞往复运动的摩擦阻力，又能保证长期运行的密封寿命，活塞杆表面做硬化处理，应对频繁往复动作带来的磨损，伸出端的防尘圈结构可以阻挡车间环境里的粉尘、切削液进入缸筒内部，避免密封件过早损坏。

　　外形尺寸方面，这类集成阀块的气缸总长度比同行程的普通气缸略长，宽度方向因为阀块的集成会比标准气缸宽出一部分，选型安装时需要预留足够的侧向空间，避免和周边的工装结构产生干涉；安装接口保留了标准气缸的安装孔位，既可以用法兰式前端安装，也能配合脚架做侧面固定，活塞杆端的外螺纹接口可以适配不同的连接头，满足和推块、压头、夹具连接件的装配需求。安装边界上要注意阀块上的进气接口位置，预留气管插拔的操作空间，同时气缸的行程选择要匹配工位的实际动作距离，避免活塞伸出到位后发生硬顶，损坏阀块或者气缸内部结构；气路接入前要做好管路吹扫，避免管路里的杂质进入阀块内部造成阀芯卡滞，日常维护时只需要定期检查活塞杆表面的清洁度以及结合面的密封情况，不需要对阀块和气缸的连接部位做频繁拆解，降低后期运维的工作量。

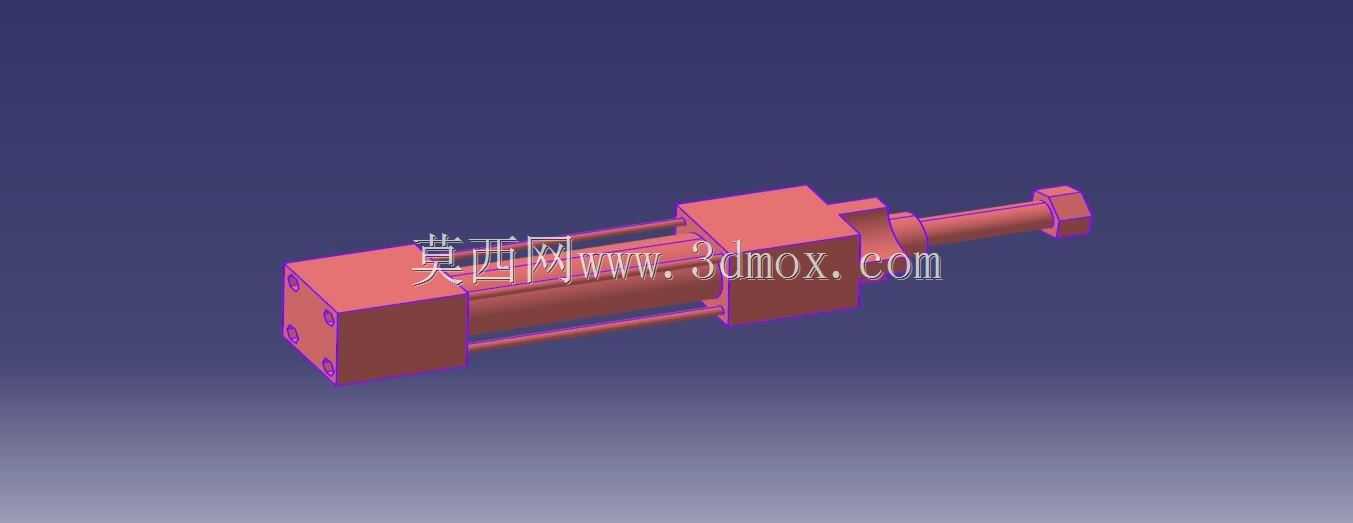

　　从结构建模的角度来看，建模时需要先确定缸筒内径、活塞杆直径、行程这些核心参数，再匹配阀块的通径与安装尺寸，保证内部气路和气缸的前后腔完全对应，装配时要注意阀块密封圈的安装位置，避免装配错位导致的漏气，整体结构的强度校核重点放在阀块与气缸的连接部位，保证在气缸满负载输出时连接部位不会出现变形或者断裂。
