管道夹持专用虎钳结构三维设计

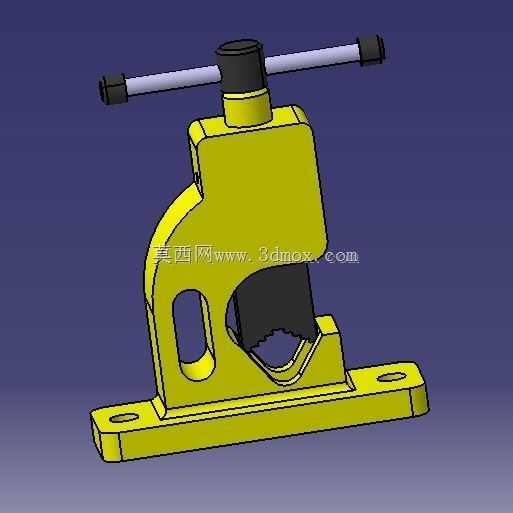

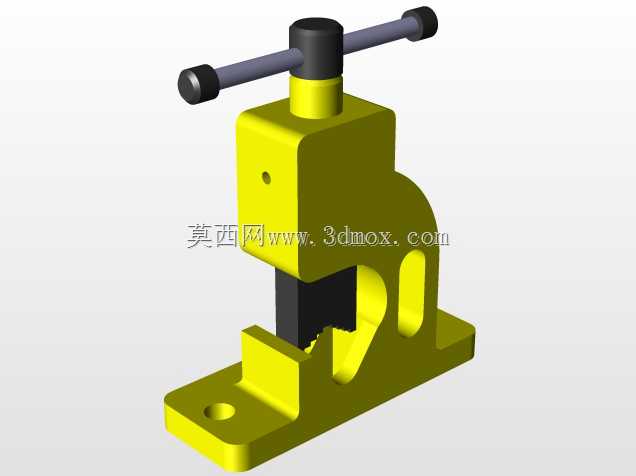

　　在民用给排水施工、工业工艺管道预制、长输管线现场维检修的作业场景里，管道的可靠夹持是套丝、切割、坡口加工、焊缝组对工序开展的核心前提，手持管钳虽然灵活，但面对大管径厚壁管道的大扭矩加工需求时，很容易出现夹持打滑、管体表面咬伤、施力不稳导致切口偏斜的问题，这款专门针对圆形管件设计的虎钳，就是为解决这类现场作业痛点开发的专用夹持工装。从结构设计逻辑来看，这款虎钳没有沿用普通平口虎钳的平行钳口结构，而是在固定钳身的下半部分加工出了带锯齿牙型的弧形承托槽，活动压块的下端也对应加工出匹配弧度的齿形咬合面，当上方的丝杠带动活动压块下行时，上下两个弧形面会完全包覆在管道的圆柱外壁上，锯齿牙嵌入管道表层的氧化皮或防腐层，既可以避免大扭矩作业时管道跟转，也能通过弧形面的均匀受力减少薄壁管材被夹变形的概率，相比普通平口虎钳加V型块的临时装夹方式，这种一体化的弧形钳口对中性更好，管道装夹后轴线始终保持水平，套丝或切割时不会出现刀具走偏的问题。整体结构采用开式C型钳身设计，这种结构的优势在于钳口的开口纵深足够，不仅可以装夹常规的直段圆管，遇到带法兰、带弯头的管段，也能将异形部位让开在C型开口的空腔内，不会因为端部有连接结构就无法装夹，这一点在现场维修作业中实用性极强，很多老旧管线更换作业时，管段端部往往已经带了焊接好的接头或法兰，普通闭口式夹持工具根本无法卡入，开式结构就能很好适配这类复杂工况。

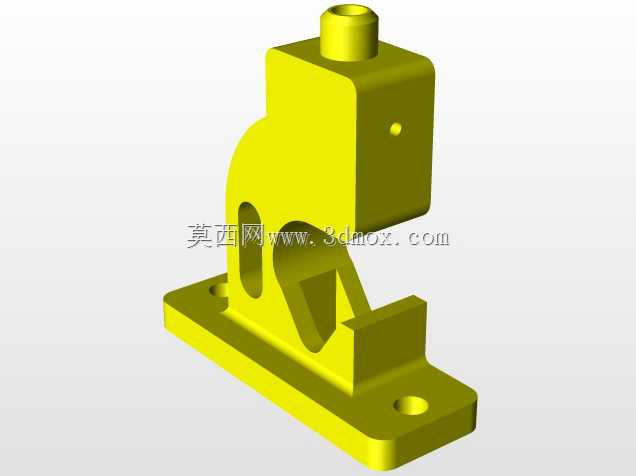

　　底座部分采用带两个安装孔的法兰式平板结构，安装时可以通过膨胀螺栓固定在预制场的水泥台面上，也可以通过T型螺栓固定在车间的焊接工作台上，两个安装孔的中心距预留了足够的调节余量，即使现场安装基面的螺栓孔位有少量偏差，也能顺利完成固定，底座与钳身采用一体化铸造结构，避免了分体式连接在大夹紧力下出现的连接松动问题，钳身侧面开设的减重孔并非单纯为了减少材料用量，这个长圆形的通孔同时可以作为现场敲击的避让空间，当管道与钳口卡滞需要通过敲击震松时，作业人员可以将撬棍穿过这个孔借力，不需要额外找敲击支点。

　　上方的施力机构采用梯形丝杠传动，梯形螺纹的自锁性能可以保证夹紧后不会因为加工过程中的振动出现松夹问题，丝杠顶端的加力杆采用穿杆式设计，不需要额外配套加力手柄，现场作业时如果需要更大的夹紧力，还可以在穿杆两端套接钢管延长力臂，适配更大管径的夹紧需求，丝杠与活动压块之间采用球面连接结构，当不同管径的管道装夹导致活动压块出现微小角度倾斜时，球面连接可以自动补偿角度偏差，保证压块的弧形面始终与管道外壁完全贴合，不会出现局部点接触导致的压块磨损过快或夹持力不足的问题。

　　钳口的锯齿牙型采用大前角设计，咬合深度足够但不会过度切入管体，对于镀锌管这类有表面防腐层的管材，夹紧后不会破坏过大面积的镀锌层，减少后续防腐补口的工作量，而对于无缝钢管这类硬质管材，锯齿又能提供足够的咬合摩擦力，承受套丝、切割时的大扭矩负载。从安装边界尺寸来看，这款虎钳的底座宽度适配常规工作台的安装尺寸，不需要专门定制加宽的安装台面，钳身的高度设计符合人体站立作业的操作高度，装夹管道后管体中心距离作业面的高度刚好匹配普通手用套丝机、手动割刀的操作高度，作业人员不需要弯腰或抬臂操作，长时间作业的疲劳度更低。在实际应用中，这款虎钳不仅可以用于金属管道的加工作业，更换钳口的压块后也可以夹持硬质PVC、PPR等塑料管道，只需要在弧形钳口处加装橡胶护垫，就能避免塑料管材被夹裂，适配不同材质管道的装夹需求，相比通用型夹持工具，这种专用管道虎钳的装夹效率更高，夹持可靠性更强，是管道预制、现场安装、维检修作业中不可或缺的基础工装。
