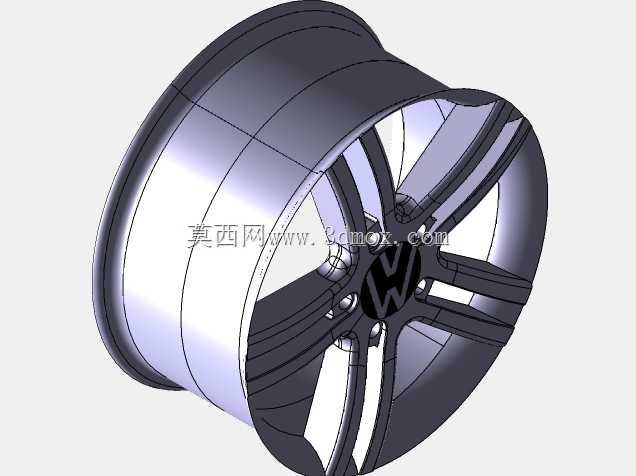

大众乘用车五辐铝合金轮毂结构设计

　　在乘用车底盘行走系统的部件开发中，轮毂作为连接轮胎与车轴的核心承载构件，其结构合理性直接关系到整车行驶的安全性、操控稳定性与NVH表现。本次设计的五辐式铝合金轮毂，主要适配家用前驱乘用车，日常使用场景覆盖城市铺装路面通勤、高速长途行驶以及轻度非铺装路面通行，需要同时满足静态承载、动态冲击、旋转疲劳等多维度的性能要求。从实际装车的功能逻辑来看，轮毂首先要承担整车整备质量加满载载荷下的垂向力，还要传递制动、加速过程中的扭矩，以及转向时的横向载荷，同时轮辋部分需要为轮胎提供可靠的安装支撑，保证轮胎与轮辋的配合气密性，适配无内胎子午线轮胎的装配要求。

　　设计过程中首先确定了轮辋的规格边界，轮辋宽度与直径匹配主流16寸家用车轮胎的安装尺寸，轮缘的高度与厚度参考行业通用的安全设计规范，避免轮胎在低气压工况下发生脱圈风险；中心孔的尺寸与公差严格对应车型的轴头配合尺寸，保证装配后的同轴度，减少高速旋转时的动不平衡量。螺栓孔的分布采用乘用车常见的五孔节圆设计，孔位的位置度公差控制在合理范围内，保证轮毂安装时与制动盘、转向节的贴合面完全贴合，避免装配后出现应力集中导致的轮毂开裂问题。辐条部分采用五辐粗壮式设计，并非单纯追求外观视觉效果，而是通过等强度的结构优化，在辐条与轮辋连接的过渡区域做了大圆角处理，降低应力集中系数，同时在辐条与中心安装盘的连接位置做了加厚处理，承受制动时的交变载荷。

　　设计时特意在辐条背面预留了制动系统的避让空间，能够兼容同平台车型的不同尺寸通风制动盘与单活塞浮动卡钳，不需要额外修改轮毂结构就能适配不同配置的车型，减少了后续零部件的开发成本。轮辋的中部设计有标准的气门嘴安装孔，位置避开辐条的遮挡区域，方便后续轮胎装配时的气门嘴安装与胎压检测模块的布置。从结构减重的角度出发，在保证整体刚度与强度满足台架试验要求的前提下，对辐条背部的非配合面做了均匀的减薄处理，在不影响结构性能的前提下降低了轮毂的整体重量，减少了簧下质量，对于提升整车的悬挂响应速度、降低行驶油耗都有实际帮助。

　　轮辐表面的造型做了平滑的曲面过渡，没有突兀的棱角，一方面是降低车辆行驶时的风阻，另一方面也减少了行驶过程中泥水、砂石在轮毂表面的附着，便于日常使用中的清洁维护。中心盖的安装位置设计了环形卡扣槽，能够牢固固定品牌标识盖，避免高速行驶时中心盖脱落。在建模过程中，所有的配合面都严格按照装配公差要求进行尺寸约束，安装面的平面度公差控制在合理区间，保证装配后轮毂与轴头的完全贴合，不会出现装配间隙导致的车轮抖动问题。轮辋的胎圈座位置做了符合行业标准的锥度设计，保证轮胎充气后胎圈能够紧密贴合在轮辋上，保证高速行驶时的轮胎密封性，不会出现慢漏气的问题。考虑到日常使用中可能遇到的路边石剐蹭情况，轮缘位置做了加厚的防擦设计，轻微剐蹭不会损伤到轮辋的主体密封结构，不需要更换轮毂就能继续使用，降低了用户的后期使用成本。整个轮毂的结构设计没有冗余的特征，所有的曲面与结构都服务于实际的承载与装配需求，在满足性能要求的前提下兼顾了外观的协调性，能够适配多数家用紧凑型、中型乘用车的装车需求，也可以作为售后改装市场的替换配件使用，建模过程中所有的特征参数都可以根据不同车型的安装需求进行快速调整，缩短同系列产品的开发周期。
