简易曲柄滑块传动机构教学演示结构

项目分类:通用机械零部件 发布时间:2025-09-16 ID:1081236
  • 简易曲柄滑块传动机构教学演示结构
  • 简易曲柄滑块传动机构教学演示结构
  • 简易曲柄滑块传动机构教学演示结构
  • 简易曲柄滑块传动机构教学演示结构
  • 简易曲柄滑块传动机构教学演示结构
  • 简易曲柄滑块传动机构教学演示结构
  • 简易曲柄滑块传动机构教学演示结构

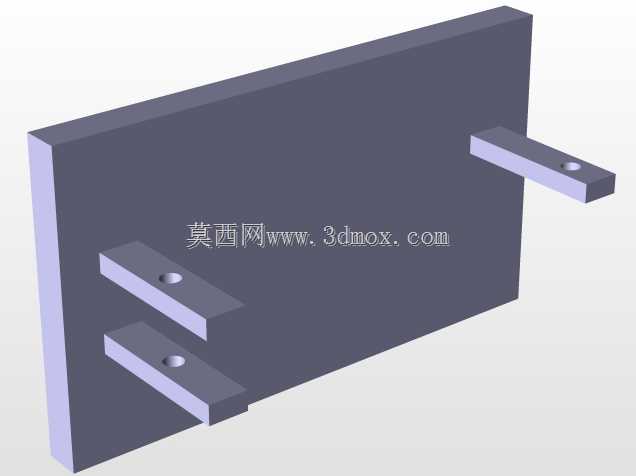

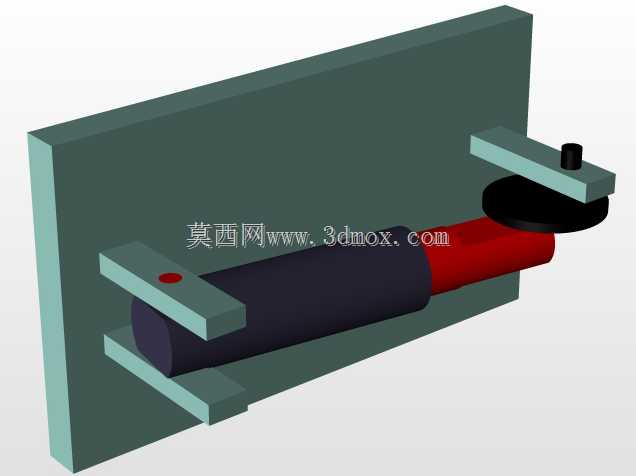

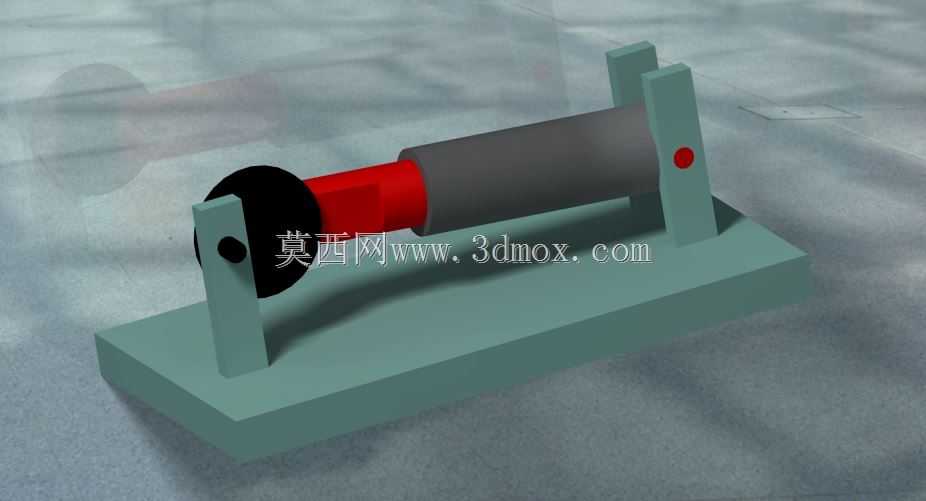

  在机械原理教学、小型自动化设备的直线往复驱动单元设计中,曲柄滑块结构是出现频率极高的基础传动形式,这套简化结构的三维建模完全围绕实际装配与运动验证需求搭建,没有冗余的装饰性结构,所有尺寸设定都贴合教学演示与小型工装驱动的安装边界。整套机构的底座采用平整矩形安装板设计,两个立式支撑座对称布置在底座上,支撑座的开孔同轴度公差在建模阶段就做了约束,保证曲柄转轴转动时不会出现卡滞,支撑座与底座之间采用凸台定位的装配逻辑,实际加工时可以通过定位销快速完成组装,不需要复杂的找正工序。曲柄端的偏心圆盘与红色连接段做了一体化的结构简化,代替了传统结构中分开的曲柄销与连杆接头,减少了装配时的配合零件数量,对于教学场景来说,这种简化能让观察者更直观地看到回转运动输入的位置,不会被过多的连接零件分散注意力;滑块部分采用圆柱导向结构,相比传统的矩形导轨滑块,圆柱导向的加工难度更低,配合间隙更容易调整,在小型送料机构、简易冲压工装的改造场景中,这种结构的零件采购成本更低,维护时只需要更换导向轴与铜套就能恢复运动精度。

  设计过程中优先约束了曲柄的回转半径与滑块行程的对应关系,建模时通过运动仿真验证了死点位置的结构状态,当曲柄处于与滑块运动轴线共线的两个极限位置时,连杆与曲柄的受力方向完全沿轴线传递,这部分的结构强度在建模时做了针对性的加强,连接部位的轴径尺寸比常规传动段大15%,避免长期往复运动后出现轴颈变形。安装边界上,整套机构的底座预留了四个沉头安装孔,孔位间距按照标准工业铝型材的槽距设定,可以直接固定在欧标2020或3030铝型材框架上,不需要额外加工转接板;导向部分的悬臂长度控制在支撑座间距的1.2倍以内,避免滑块运动到极限位置时出现导向轴挠曲变形,影响运动平顺性。

  实际应用场景中,这套结构既可以作为机械原理课程的演示教具,帮助初学者理解回转运动转直线往复运动的传递逻辑,也可以直接经过尺寸缩放后用到小型轻工设备的送料单元、简易压力装置的驱动端,比如小型标签裁切设备的进给驱动、工位间短距离工件推送机构,都可以基于这套基础结构做适应性修改。建模时所有配合面都保留了实际加工需要的倒角与退刀槽结构,没有出现无法加工的尖锐内角,支撑座与转轴的配合段预留了轴承安装位,可以根据负载大小选择滑动轴承或者深沟球轴承,低负载教学场景下直接采用孔轴间隙配合加润滑脂就能满足使用需求,高负载工况下加装轴承后可以承受更高的转速,传递更大的推拉力。

  滑块的行程完全由曲柄的偏心距决定,这套模型里的偏心距设定对应滑块行程为偏心距的两倍,调整曲柄偏心段的长度就能快速改变滑块的运动行程,不需要改动底座与支撑座的结构,这种模块化的设计思路能大幅降低衍生结构的设计周期,针对不同行程需求的场景只需要更换曲柄零件就能完成适配。整个机构的运动过程没有冲击载荷,因为连杆与滑块、曲柄的连接都采用了铰接结构,运动过程中传递的力沿连杆轴线方向,侧向分力由导向轴承担,设计时已经将导向轴的受力点位置控制在两个支撑座的间距范围内,避免出现悬臂受力导致的导向轴过早磨损。
