组装式离心鼓风机结构三维设计

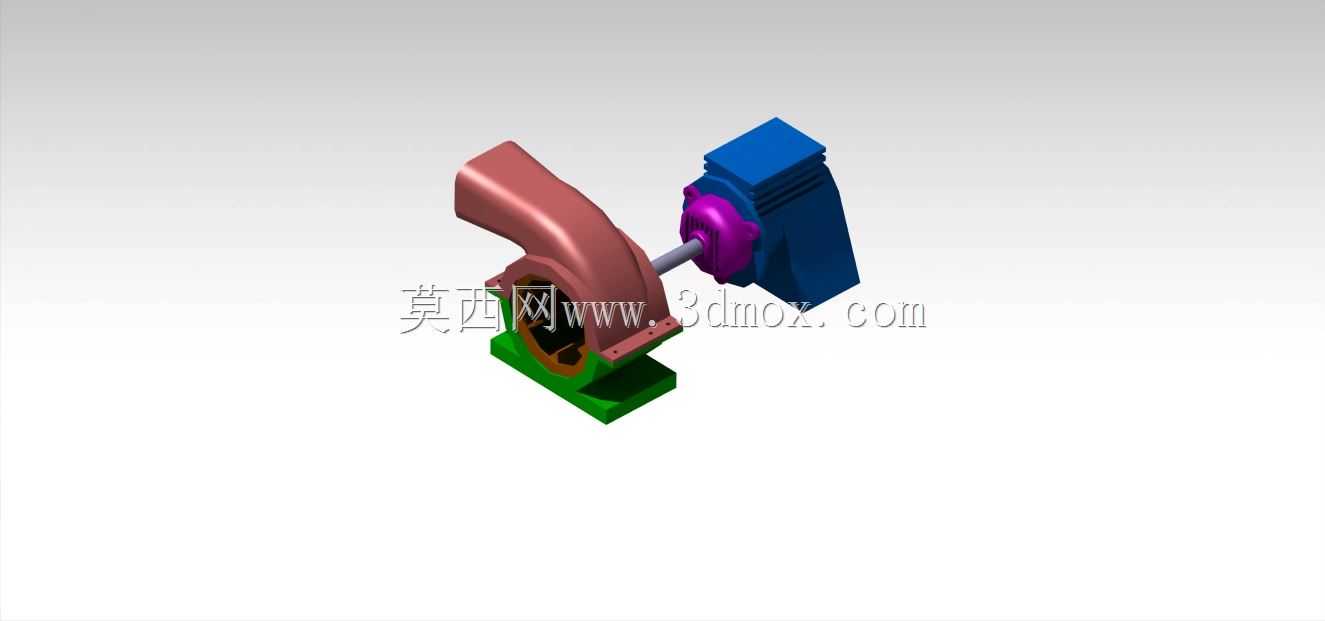

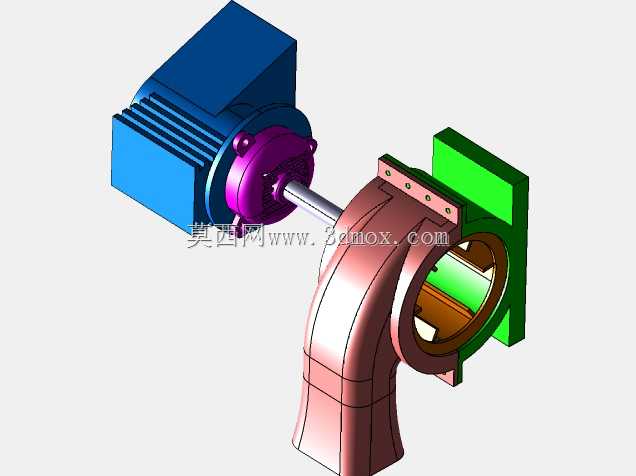

在工业通风、车间除尘、小型物料气力输送、燃烧设备供风等场景中，这类组装式鼓风机是应用频次极高的流体输送设备，区别于集成度极高的成品整机，拆分式组装结构的设计初衷，是为了适配不同工况下的部件替换、参数调整需求，比如现场需要调整风压参数时，可单独更换蜗壳或叶轮组件，无需整体替换整机，能大幅降低现场运维的备件成本。从结构组成来看，该鼓风机核心分为六个主要部件，分别是驱动端的电机组件、传动连接轴、叶轮转子、蜗壳流道、安装底座以及密封端盖，各部件之间通过止口定位、螺栓紧固完成装配，没有采用一体化焊接或铸造成型的结构，这一设计思路也兼顾了三维建模阶段的参数化调整需求，设计人员可单独对单个零件进行参数迭代，不会影响整体装配的约束关系。

从实际功能特性来看，该鼓风机属于离心式鼓风结构，气流从蜗壳轴向进风口进入，通过高速旋转的叶轮获得动能，再经蜗壳流道的扩压作用将动能转化为压力能，最终从切向出风口送出，可满足低压头、大流量的通风送风需求，适配车间环境换气、小型锅炉送风、轻型物料输送等常见工况。传动部分采用直连式轴传动结构，没有额外设置皮带轮或减速箱，传动效率更高，结构更紧凑，同时减少了中间传动环节的故障点，适合长期连续运行的工况场景。

设计过程中，安装边界的考量是核心要点之一，底部的安装底座设置了两个对称的安装孔位，孔位间距、底座安装面的平面度公差都经过匹配校核，可直接适配常规的槽钢支架、混凝土基础的安装尺寸，不需要额外制作过渡连接板。电机端与蜗壳端的同轴度通过连接轴的台阶定位来保证，装配时只需将轴两端分别插入电机输出端和叶轮转子的定位孔，拧紧锁紧螺栓即可完成同轴定位，不需要现场反复打表调整同轴度，降低了现场装配的技术门槛。蜗壳部分采用渐开线流道设计，流道表面的过渡圆角经过优化，可减少气流在流道内的涡流损失，提升鼓风效率，出风口的法兰尺寸匹配常规的通风管道接口，可直接对接标准直径的通风软管或金属风管，不需要额外制作变径接头。

从三维建模的逻辑来看，各零件的装配约束完全还原实际装配顺序，先固定安装底座，再依次装配蜗壳组件、叶轮转子、传动连接轴、电机组件，最后装配端盖密封件，每个零件的配合面都设置了对应的装配约束，包括同轴约束、面贴合约束、螺栓孔的对齐约束，模型可直接用于生成工程图、指导实际生产装配，也可用于装配干涉检查，提前发现零件设计中存在的干涉问题，避免实际加工后出现装配不上的情况。密封端盖设置在蜗壳与传动轴的连接位置，采用接触式密封结构，可减少鼓风过程中的气流泄漏，避免压力损失，同时也能防止外部粉尘进入蜗壳内部磨损叶轮。电机部分的散热筋结构完全还原实际电机的外形特征，安装脚的尺寸与底座的电机安装位完全匹配，可适配不同功率的同安装尺寸电机，方便用户根据实际风压风量需求更换对应功率的驱动电机，不需要改动底座或蜗壳的安装结构。

在实际选型应用中，这类组装式鼓风机的优势还在于备件通用性强，叶轮、轴、密封件等易损件都可单独拆卸更换，当叶轮长期运行出现磨损时，只需拆下蜗壳端盖即可更换叶轮，不需要将整机从安装基础上拆下，大幅缩短了运维停机时间。整体结构的外形尺寸紧凑，横向总长度控制在适配小型安装空间的范围内，竖向高度不会占用过多的竖向安装空间，适合安装在空间受限的车间角落、设备夹层等位置。
