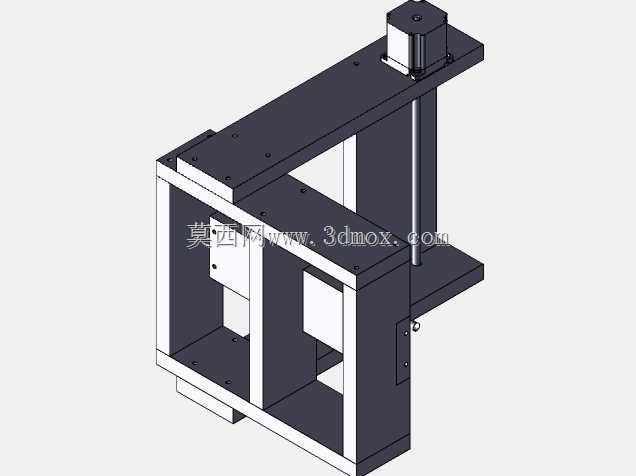

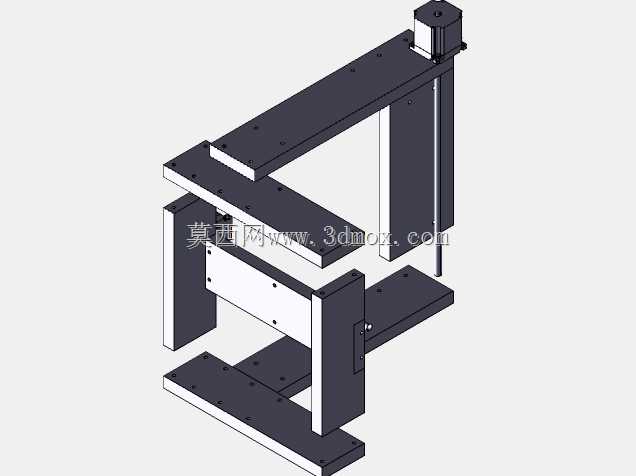

立式三轴数控铣床Z轴进给模组结构

　　这套三轴数控铣床的Z轴进给结构，是立式铣削设备里直接决定加工深度精度的核心单元，日常在小型精密零件加工车间、模具钢粗精铣工位、教学实训数控加工区都能见到同构型的应用，区别于大型龙门铣床的横梁挂装结构，这种侧装式Z轴布局更适合行程在300mm以内的中小型铣削设备，占用安装空间更小，装配调试的容错空间也更适配小批量设备组装的场景。从实际加工用途来看，这个模组承担的是主轴沿垂直方向的精准进给动作，不管是平面铣削时的分层下刀、型腔加工时的深度进给，还是钻孔攻丝工序的轴向进给，都要靠这个结构的稳定运行来保证加工尺寸的一致性，要是Z轴的刚性不足，加工深腔钢件的时候很容易出现让刀波纹，直接导致零件侧壁垂直度超差，所以设计阶段首先要考量的就是结构刚性。

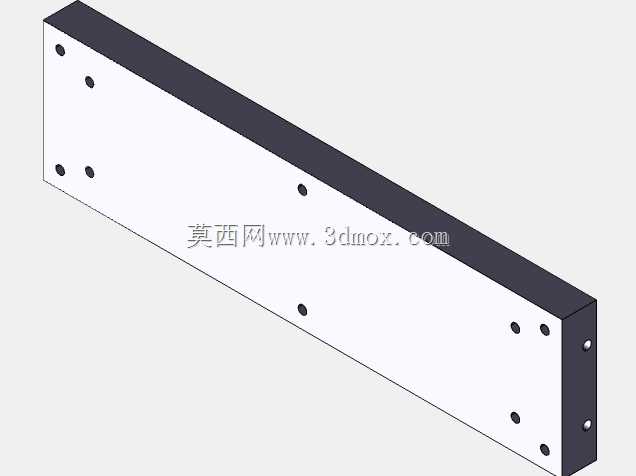

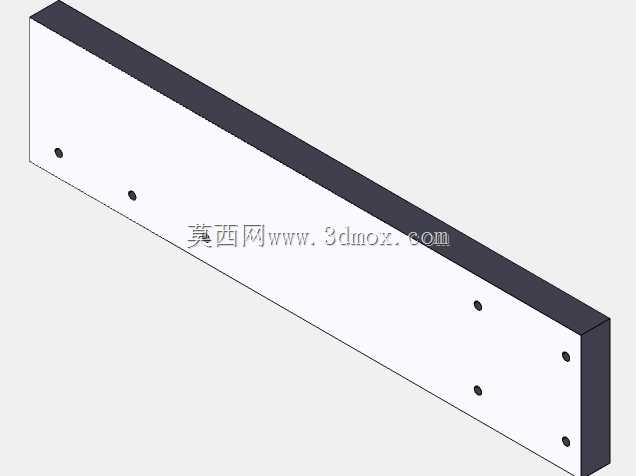

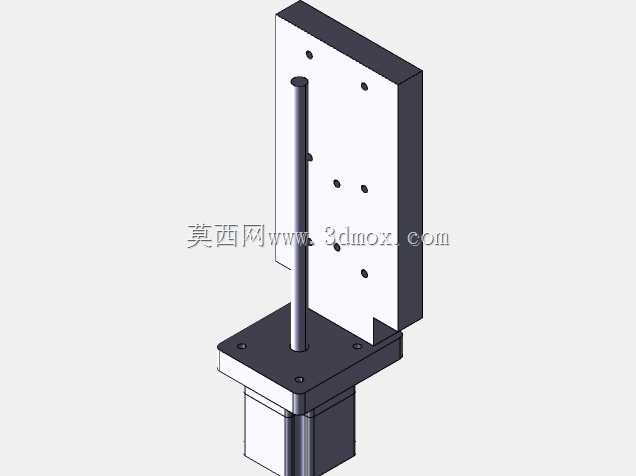

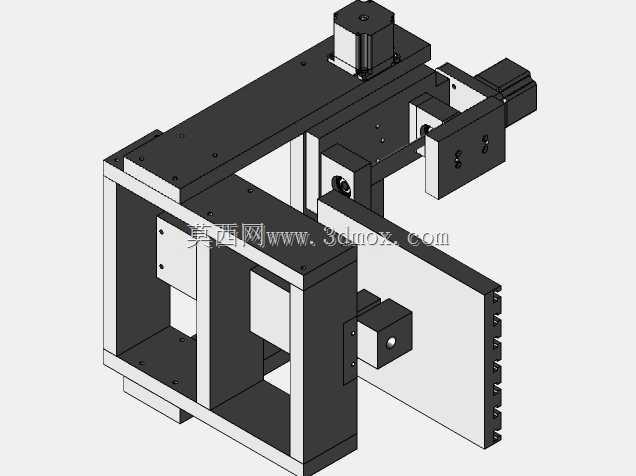

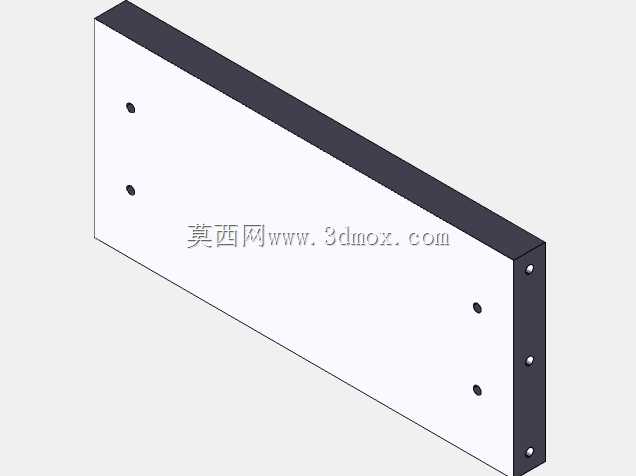

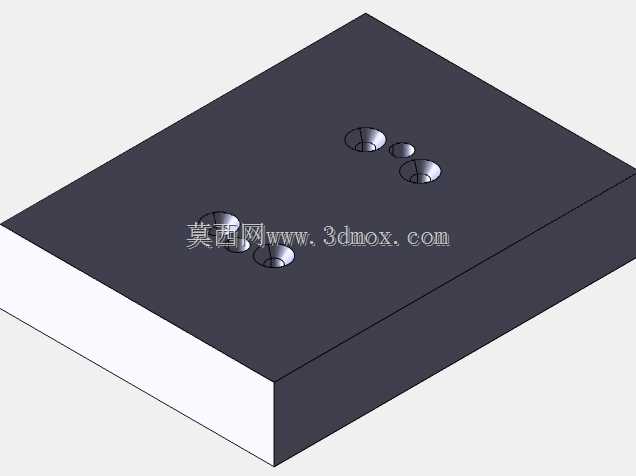

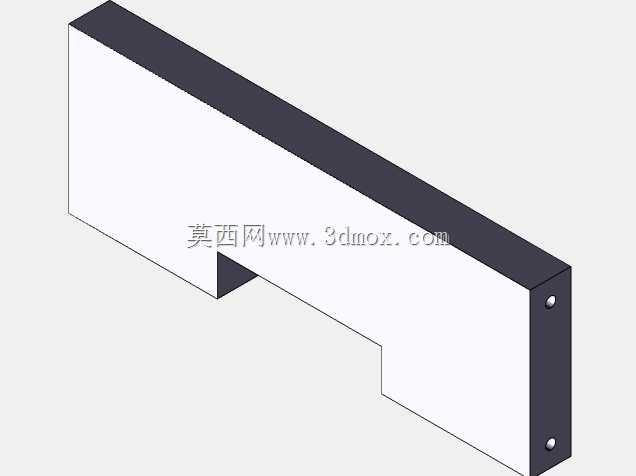

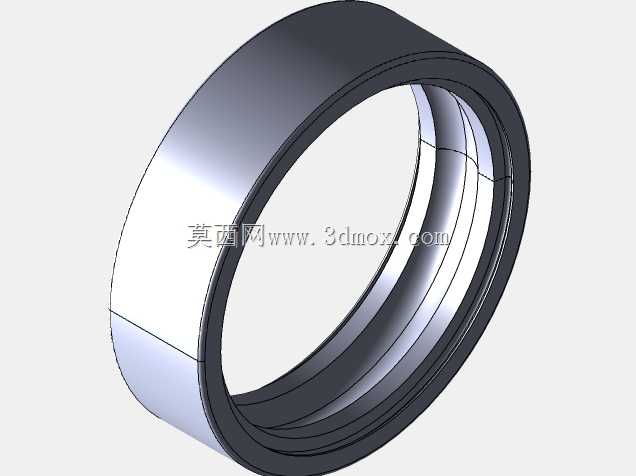

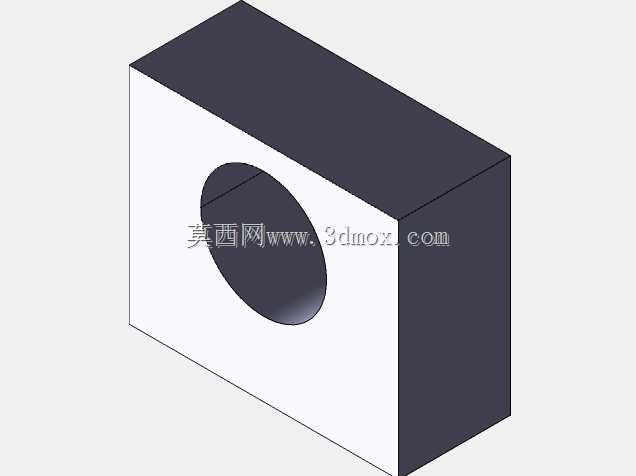

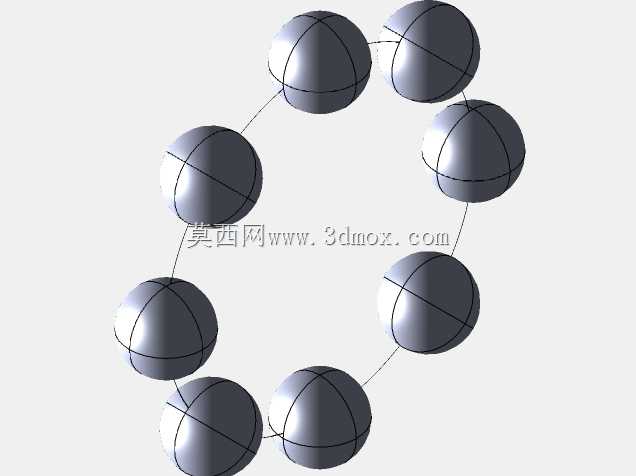

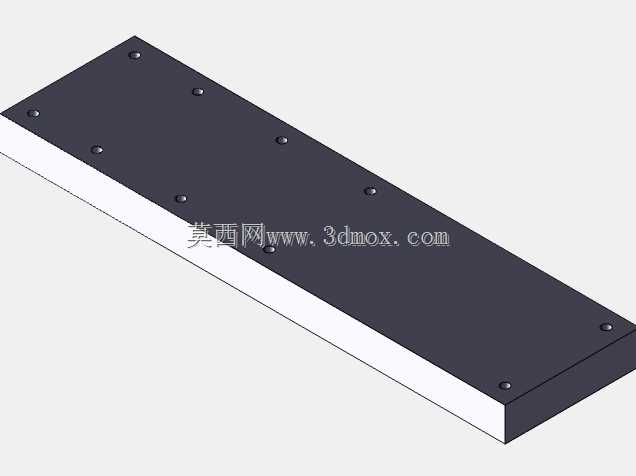

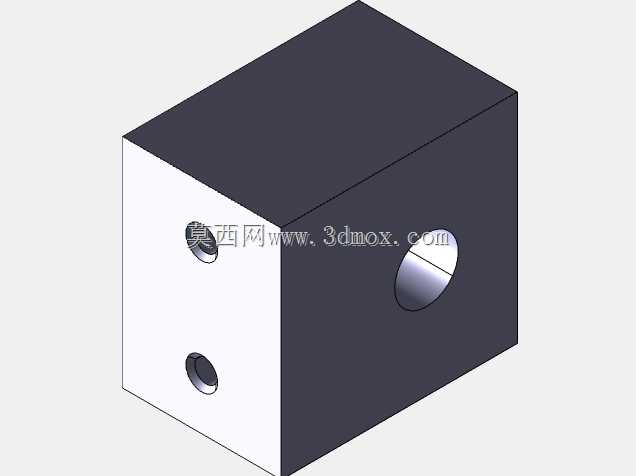

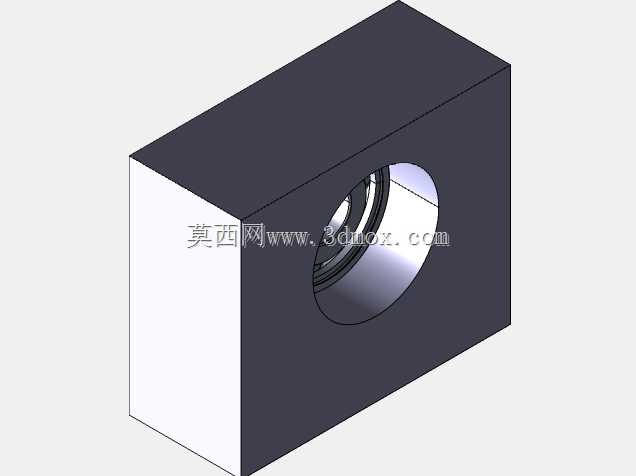

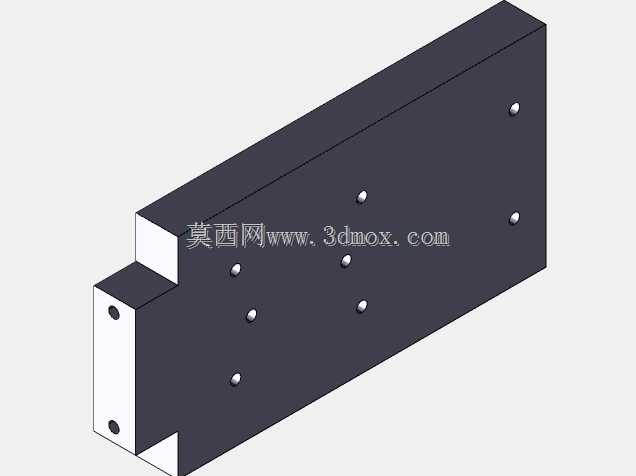

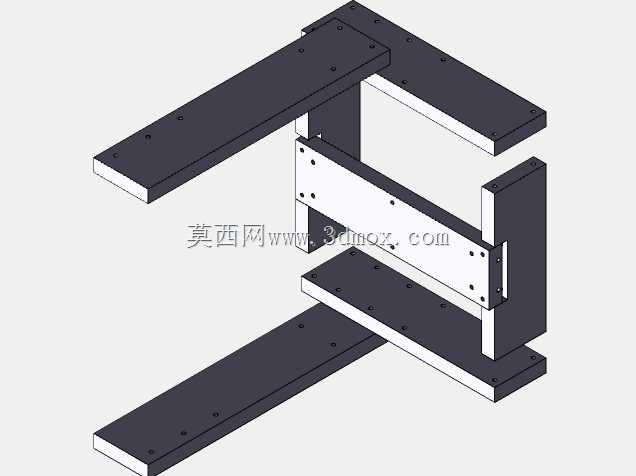

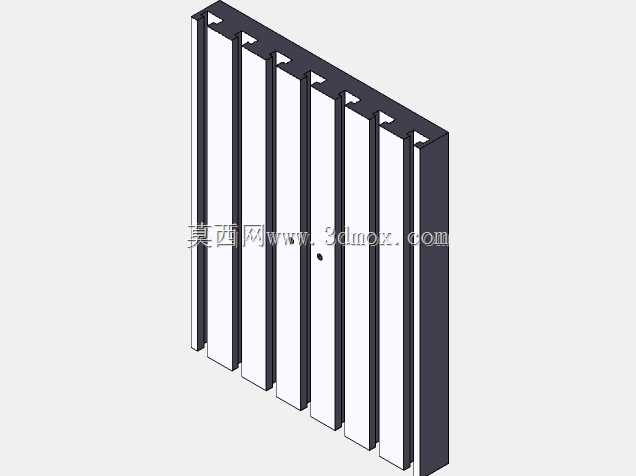

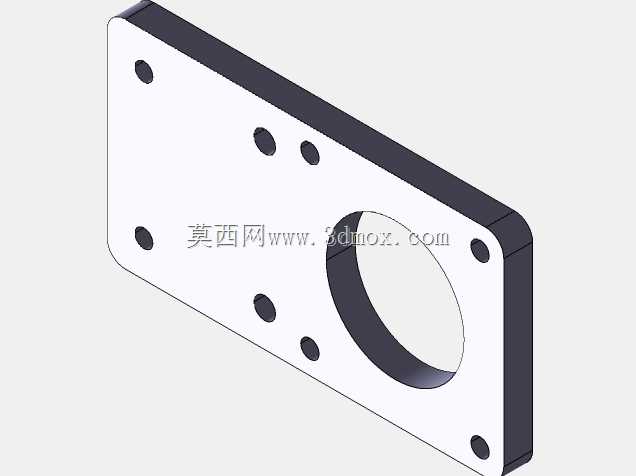

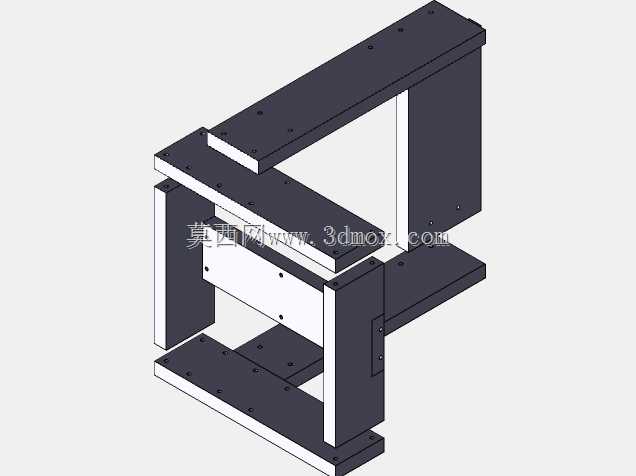

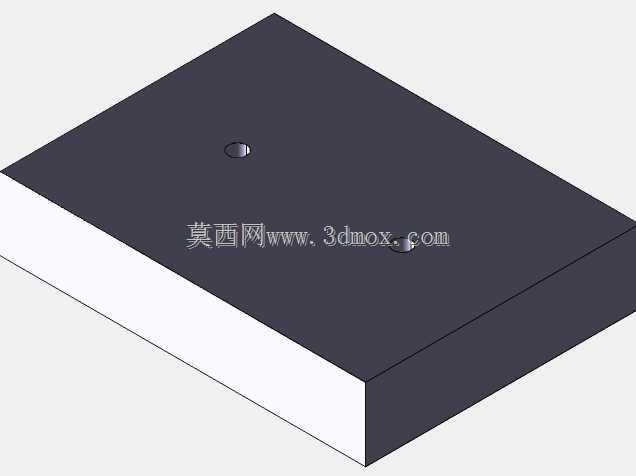

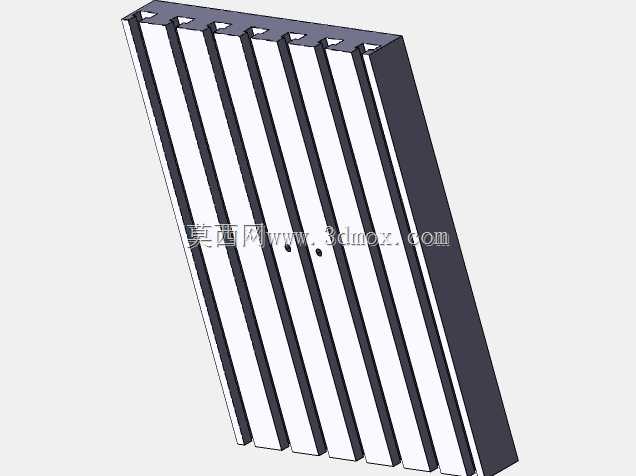

　　整个结构的设计逻辑是从安装基准开始倒推的，底部的方形安装法兰是和机床滑枕或者Y轴拖板连接的基准面，法兰上的四个沉头安装孔位置是按照通用伺服滑台的安装孔位做的适配，不用额外做转接板就能直接和市面上常规的线性滑台对接，法兰下方伸出的圆柱段是丝杠的防护套安装位，能避免加工时飞溅的切屑、切削液溅到丝杠滚道上，延长传动部件的使用寿命。侧装的立式安装板是固定线性导轨的基准，板上的多组安装孔分别对应导轨锁附、主轴安装座固定、行程限位开关安装的位置，孔位的同轴度、平面度公差都是按照铣削设备的安装精度要求设定的，安装板的厚度做了加强处理，避免主轴装夹长刀具加工时出现板件形变，中间的光轴是Z轴的辅助导向柱，和两侧的线性导轨配合形成三点支撑结构，比双导轨的结构抗扭刚性提升不少，尤其是在侧向铣削受力的时候，能有效减少主轴的偏摆量。

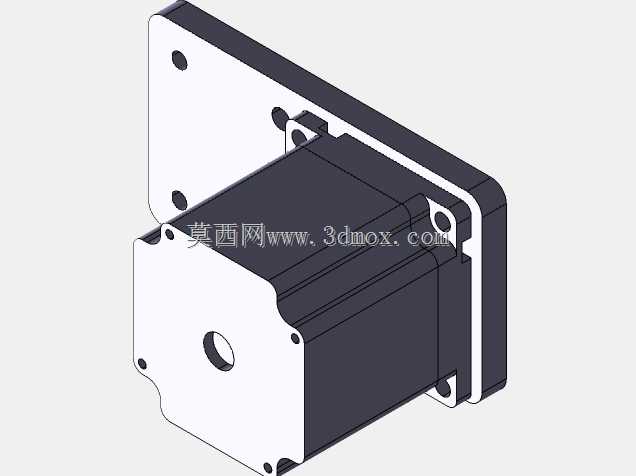

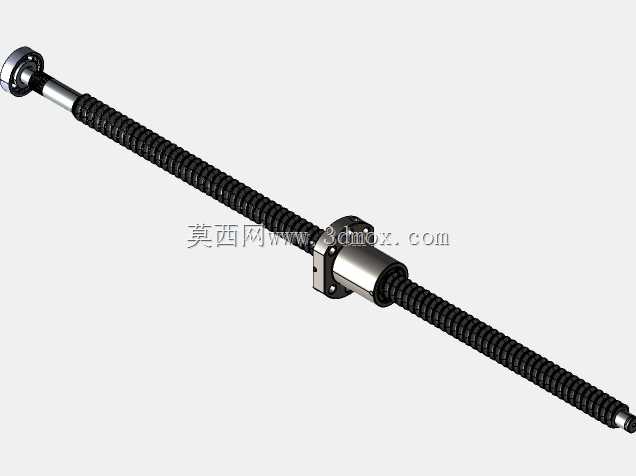

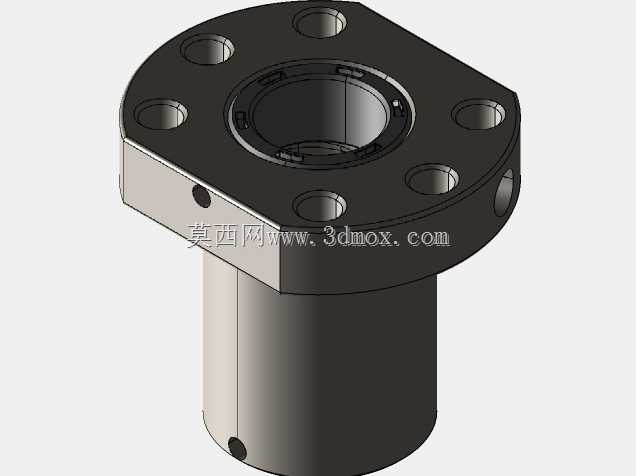

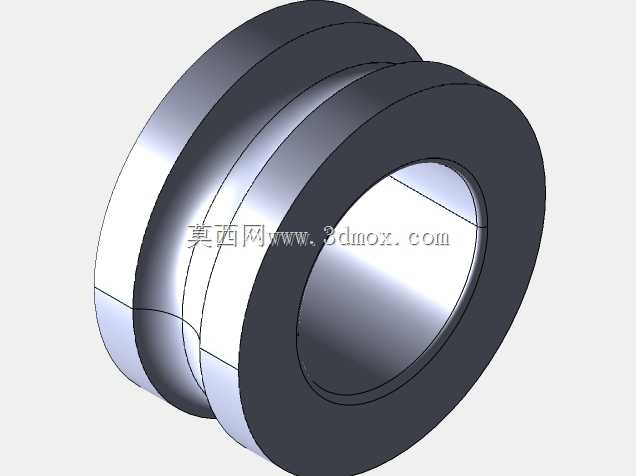

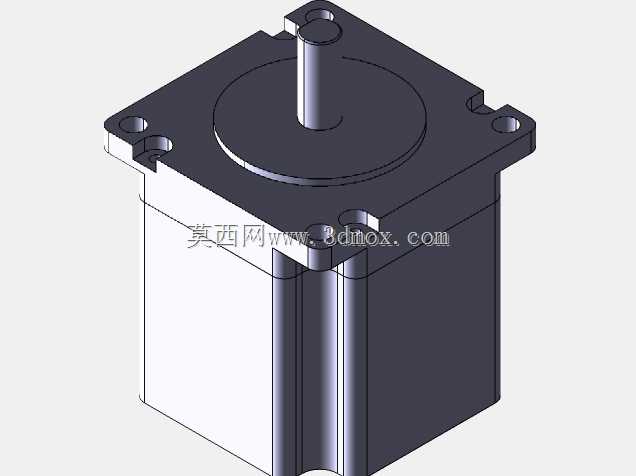

　　从安装边界来看，整个模组的横向安装宽度控制在180mm以内，纵向深度不超过150mm，Z轴的有效行程可以根据实际加工需求在200-300mm区间调整，安装的时候只需要保证底部法兰和Y轴拖板的平行度在0.02mm以内，侧装导轨面和X轴运动方向的垂直度在0.015mm/100mm以内，就能满足常规铣削加工的精度要求。设计的时候特意把传动丝杠的安装位放在了模组的中心轴线上，这样进给时的驱动力刚好和主轴的重心重合，不会出现偏载导致的丝杠磨损不均问题，导轨的选型是按照最大承重50kg的主轴单元加切削反力来计算的，额定动载荷能覆盖常规钢件铣削的受力范围，日常维护的时候只需要定期给导轨和丝杠加注润滑脂，检查安装螺丝的锁附力矩，就能保证长期运行的精度稳定性。

　　这种结构相比传统的方滑枕式Z轴结构，零件加工难度更低，组装的时候不需要人工刮研配合面，靠加工中心一次装夹加工出来的安装基准面就能满足装配精度要求，很适合中小型设备厂商的小批量生产场景，不管是用来做小型五金零件的批量铣削，还是做塑料模具的型腔加工，这套结构的刚性和精度都能匹配对应的加工需求，要是后续需要加装主轴冷却管路、刀具吹气装置，也可以直接利用安装板上预留的多余孔位固定，不用额外打孔破坏原有结构的刚性。
