家用储水式电热水器内胆结构三维设计

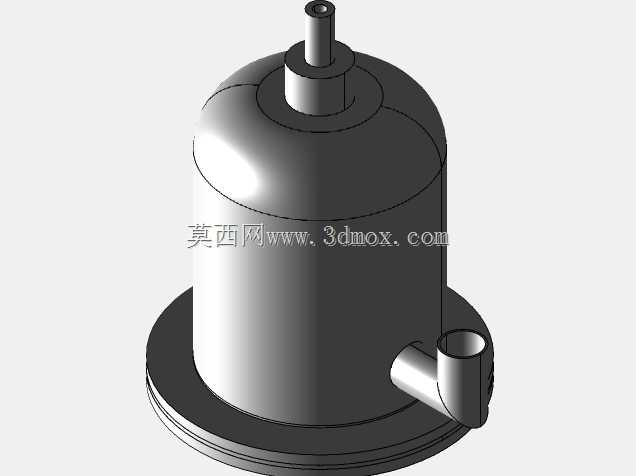

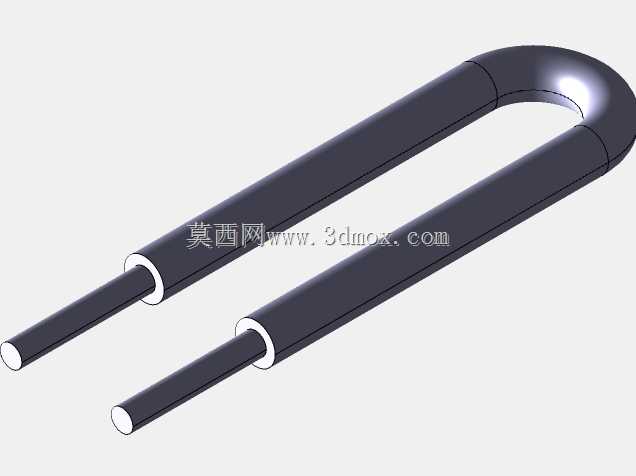

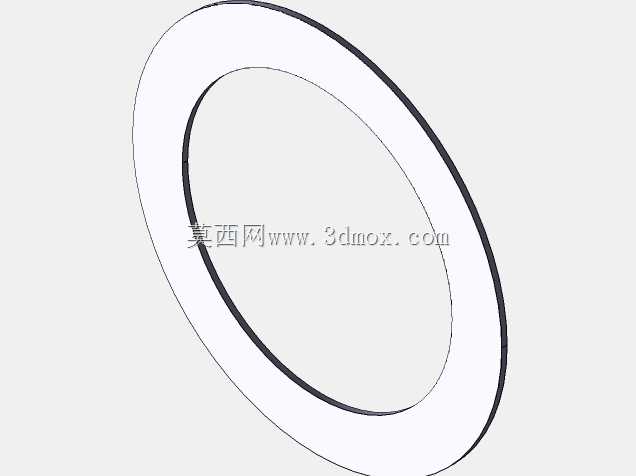

日常家用场景里，这类储水式电热水器的核心承压内胆结构，是决定整机使用寿命、热水输出稳定性的核心部件，建模过程中需要优先匹配壁挂安装、承压储水的实际工况要求。从结构布局来看，整体采用立式圆柱承压壳体设计，底部带外翻法兰安装边，可直接与热水器外壳底部的固定支架配合，安装边预留的密封槽结构，能够适配硅橡胶密封圈的压装需求，保证内胆在0.6-0.8MPa的日常供水压力下无渗漏风险。顶部伸出的阶梯轴结构是进出水管与电加热棒的集成安装位，阶梯轴的不同轴径分别对应冷水管接入、热水管导出、温度传感器探入、镁棒安装的不同接口需求，建模时严格按照管路通径要求做了内孔抽壳，避免出现通径不足导致的热水出水流量偏小问题。

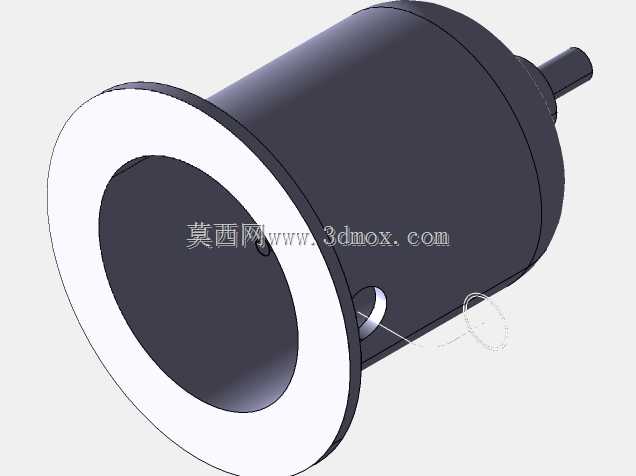

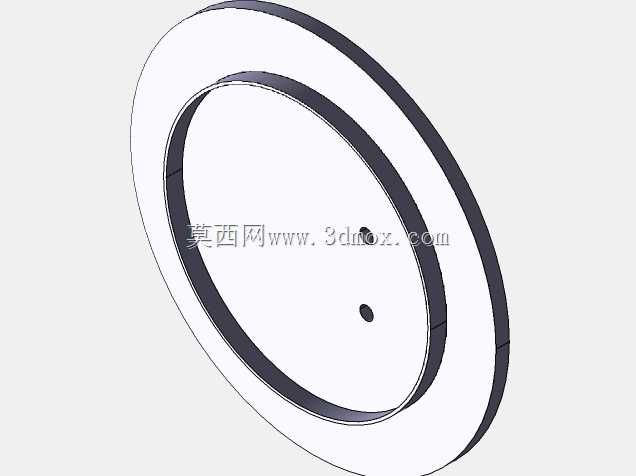

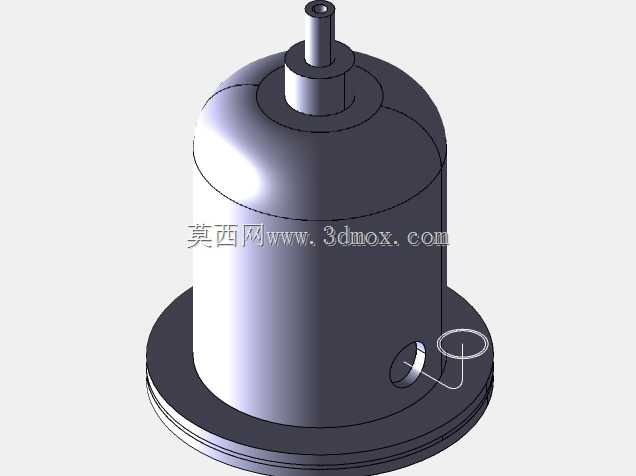

侧面预留的斜向接口是排污口结构，日常使用中可通过该接口排出内胆沉积的水垢，接口的倾斜角度经过反复调整，既保证排污时水流可以借助内胆底部的圆弧结构形成涡流，带走沉积在底部的硬质水垢，又不会突出内胆圆柱外壁过多，挤占外壳与内胆之间的保温层填充空间。底部法兰边的厚度按照承压容器的强度要求做了加厚处理，法兰边上的螺栓孔位均匀分布，可与底部端盖通过螺栓紧固压装，端盖与内胆之间的密封面做了平面度公差约束，建模时预留了0.3mm的密封压缩量，保证橡胶圈压装后能完全填充密封间隙。

从设计思路上，圆柱壳体的曲率半径选择充分考虑了板材冲压成型的工艺性，采用等壁厚抽壳设计，壁厚均匀控制在2mm，适配常用的搪瓷内胆加工工艺，冲压成型后内壁可均匀涂覆搪瓷层，避免长期储水出现锈蚀问题。顶部的集成安装座与内胆主体采用一体化建模，还原实际生产中的焊接连接结构，安装座的根部做了圆角过渡处理，避免焊接应力集中导致的长期使用开裂问题。整体外形的径向尺寸控制在380mm以内，高度尺寸控制在520mm，匹配常见的40L家用储水容量，安装边界上，底部法兰的最大外径为420mm，顶部接口的突出高度为65mm，侧面排污口的突出高度为28mm，这些尺寸边界都严格匹配常规家用热水器外壳的内部安装空间，不会出现装配干涉问题。

实际应用中，这类内胆结构需要承受长期的冷热交替工况，建模时特意对所有转角位置做了圆角处理，避免直角位置出现应力集中，在反复加热冷却的过程中产生疲劳裂纹。进出水接口的内孔做了倒角导向，方便安装时快速对接PPR管路，避免安装时割伤管路密封圈。排污口的内螺纹尺寸按照通用4分管路标准设计，用户可自行选配排污阀或者镁棒，后期维护无需特殊定制配件。整体结构没有多余的突出结构，外壳与内胆之间可以均匀填充35mm厚的聚氨酯保温层，减少热水存储过程中的热量损耗，提升整机的节能表现。

建模过程中对各个配合面的公差做了模拟验证，底部法兰与端盖配合时，螺栓孔的位置度偏差控制在0.2mm以内，保证装配时螺栓可以顺利穿入，不需要额外铰孔修正。顶部各个接口的同轴度偏差控制在0.15mm以内，安装加热棒、温度传感器时可以顺利插入，不会出现卡滞问题。内胆内部的底部圆弧过渡结构，能够让冷水进入时形成平缓的层流，避免冷水直接冲击内胆顶部的热水层，减少冷热水混合导致的可用热水量下降问题。侧面排污口的位置距离内胆底部最低点仅15mm，排污时可以将底部沉积的水垢完全排出，不会出现残留死角。
