商用车齿轮磨削工序定位设置主控构件

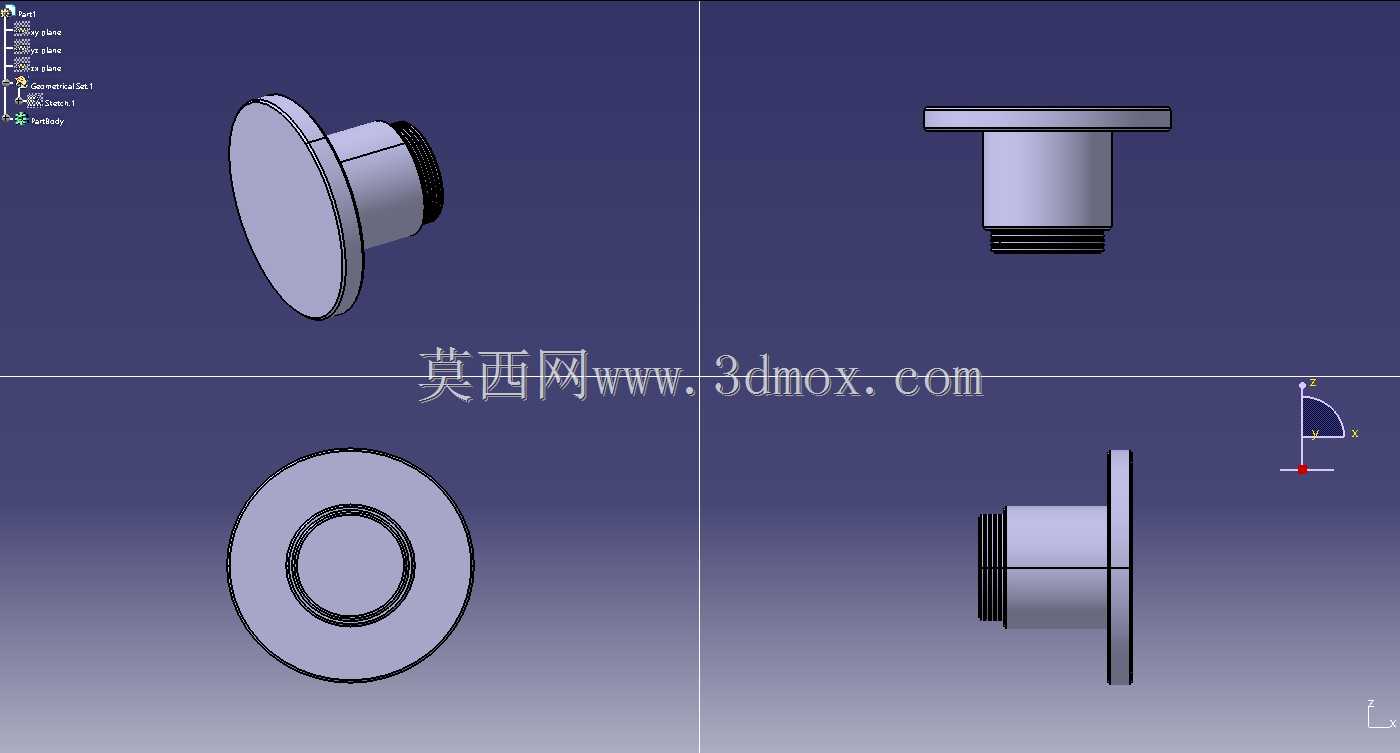

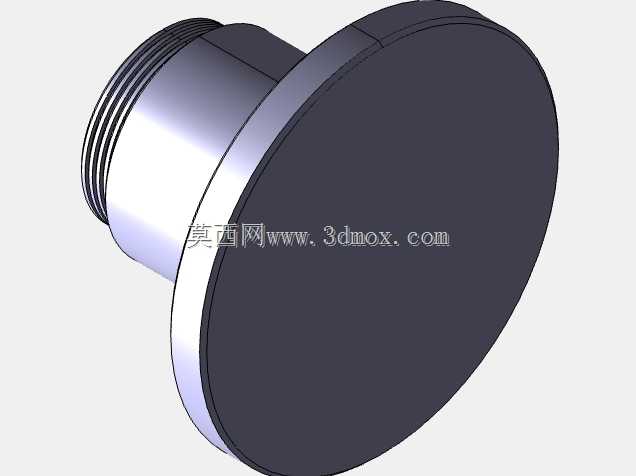

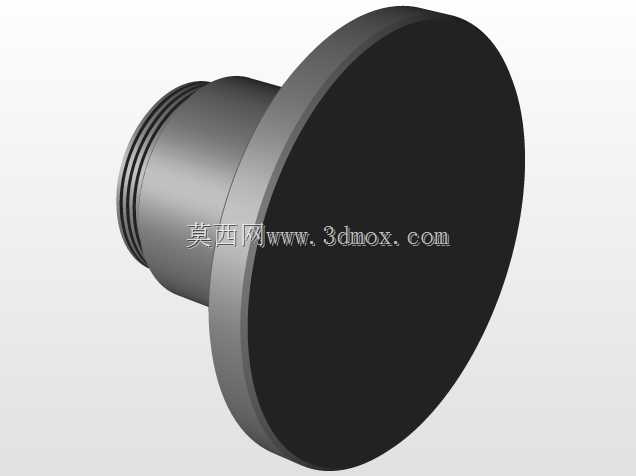

　　在商用车动力总成零部件的加工环节里，齿轮内孔磨削是对形位公差要求极高的工序，过往产线换产调整时，操作人员需要反复校准夹具的同轴度、端面跳动参数，单批次准备周期往往占用大量有效加工时长，这套主控构件正是针对Ashok Leyland商用车型配套齿轮的加工场景开发，核心作用就是压缩磨孔工序的换产设置时长，减少人工校准带来的误差累积。从结构形态来看，构件采用带法兰边的阶梯轴套式设计，大端法兰作为定位基准面，加工时与机床夹具的定位端面紧密贴合，小端外圆设置有连接螺纹段，用于和齿轮坯的内孔定位端配合锁紧，整体最大外轮廓直径控制在80mm范围内，轴向长度适配现有磨床的夹具安装行程，不需要对原有设备的装夹空间做改造就能直接替换原有定位部件。

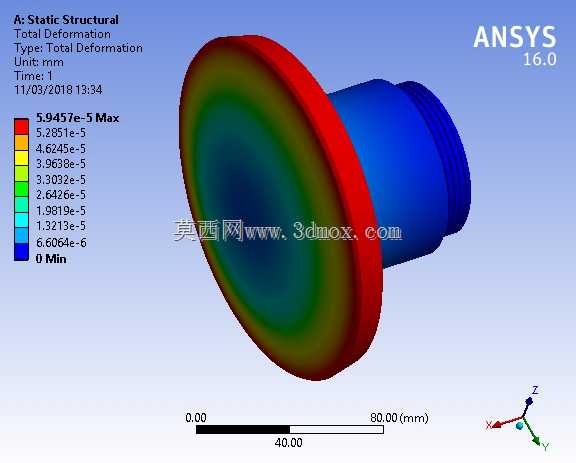

　　设计阶段优先考虑了装夹的受力变形问题，通过ANSYS静力学仿真对构件受夹紧力、磨削径向力时的形变做了校核，从仿真云图可以看到，最大变形量控制在微米级别，完全满足齿轮内孔磨削IT5级的精度要求，不会因为构件自身形变导致加工后的齿轮内孔出现圆度超差、同轴度偏移的问题。法兰端面做了精磨处理，表面粗糙度达到Ra0.8，和夹具贴合后能保证定位端面的跳动误差控制在0.002mm以内，避免齿轮装夹后出现倾斜，导致磨孔时出现锥度误差。小端的螺纹段采用细牙螺纹设计，锁紧时的轴向力更均匀，不会因为锁紧力过大导致齿轮坯出现装夹变形，同时细牙螺纹的自锁性能更好，高速磨削旋转时不会出现松动移位的情况。

　　实际应用时，操作人员只需要将该主控构件预先安装在磨床主轴端，完成一次基准校准后，后续同型号齿轮的装夹只需要完成齿轮坯的套入、锁紧两个步骤，不需要反复打表校准定位基准，单批次换产的设置时间能压缩六成以上，同时因为基准统一，不同批次齿轮的内孔加工一致性也得到明显提升，减少了因为装夹校准误差导致的废品率。构件的安装边界完全匹配现有内圆磨床的主轴连接尺寸，法兰端的连接孔位和原有夹具的孔位完全对应，不需要额外加工转接板，替换成本极低。

　　在功能设计上，该构件同时兼顾了定位基准传递和装夹力传导的作用，法兰端的大直径设计增大了和夹具端面的接触面积，磨削时的切削力能更均匀地传递到机床主轴上，减少了切削振动对加工表面质量的影响，加工后的齿轮内孔表面粗糙度能稳定达到Ra0.4，满足后续齿轮压装、传动的精度要求。针对磨削工况下的切削液冲刷、磨粒磨损问题，构件选用合金结构钢做整体调质处理，表面做渗氮硬化，硬度达到HRC58以上，长期使用不会因为磨粒冲刷出现定位面磨损，能长时间保持定位精度，减少工装的更换维护频率。
