保险杠

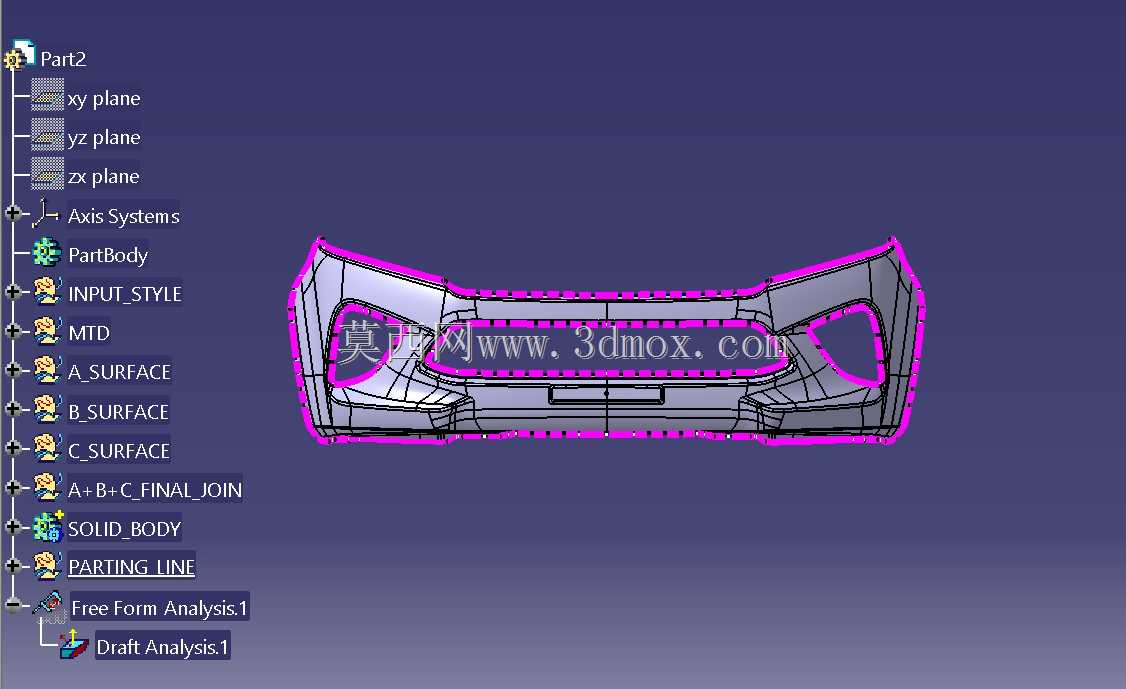

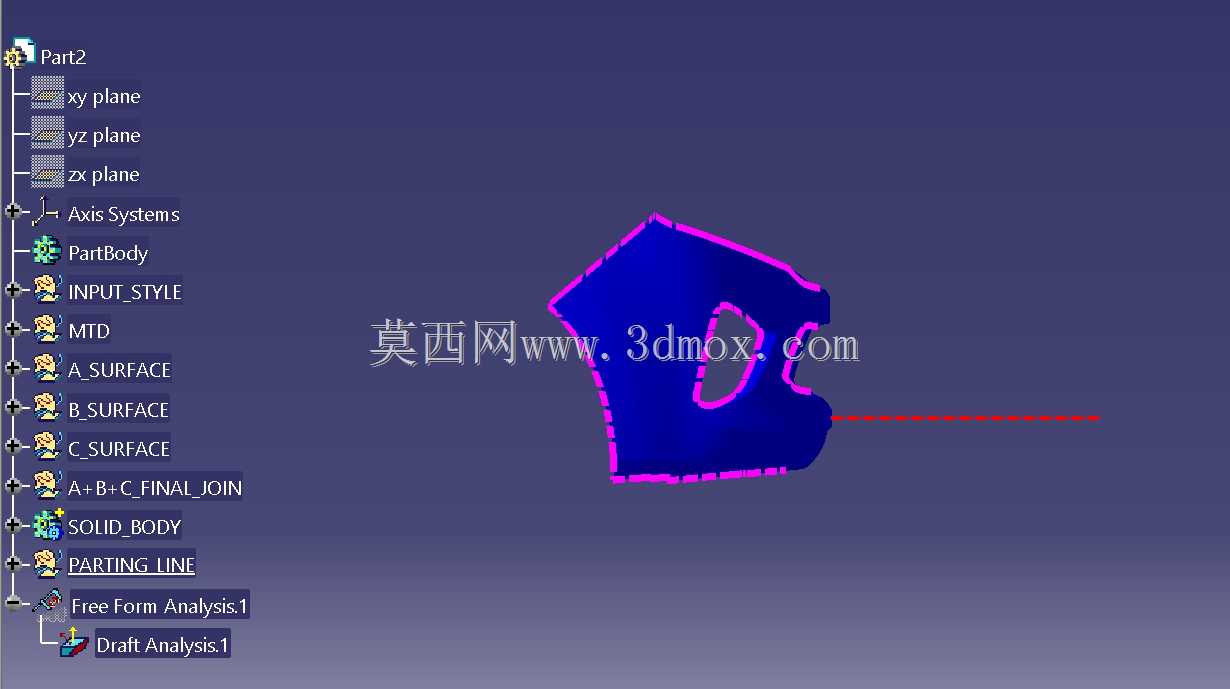

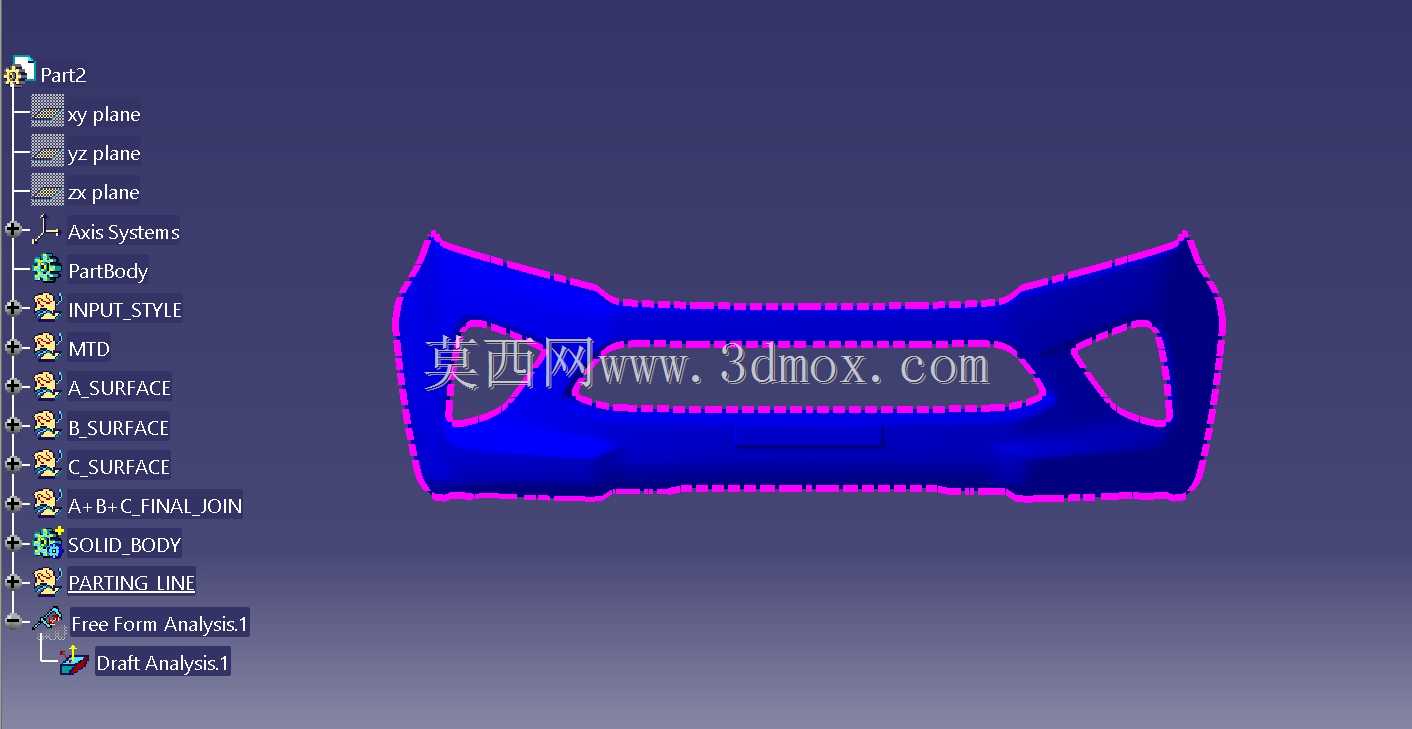

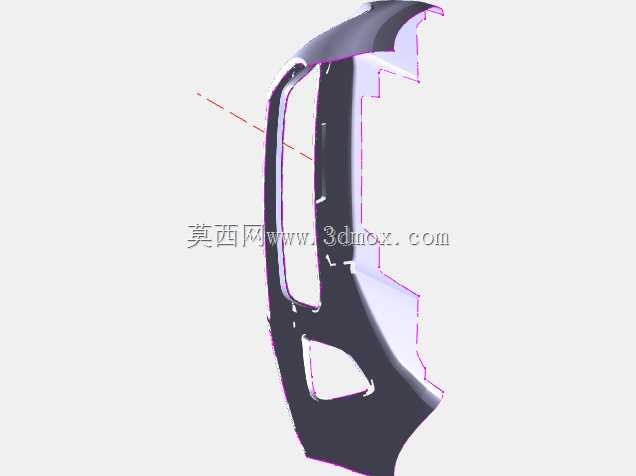

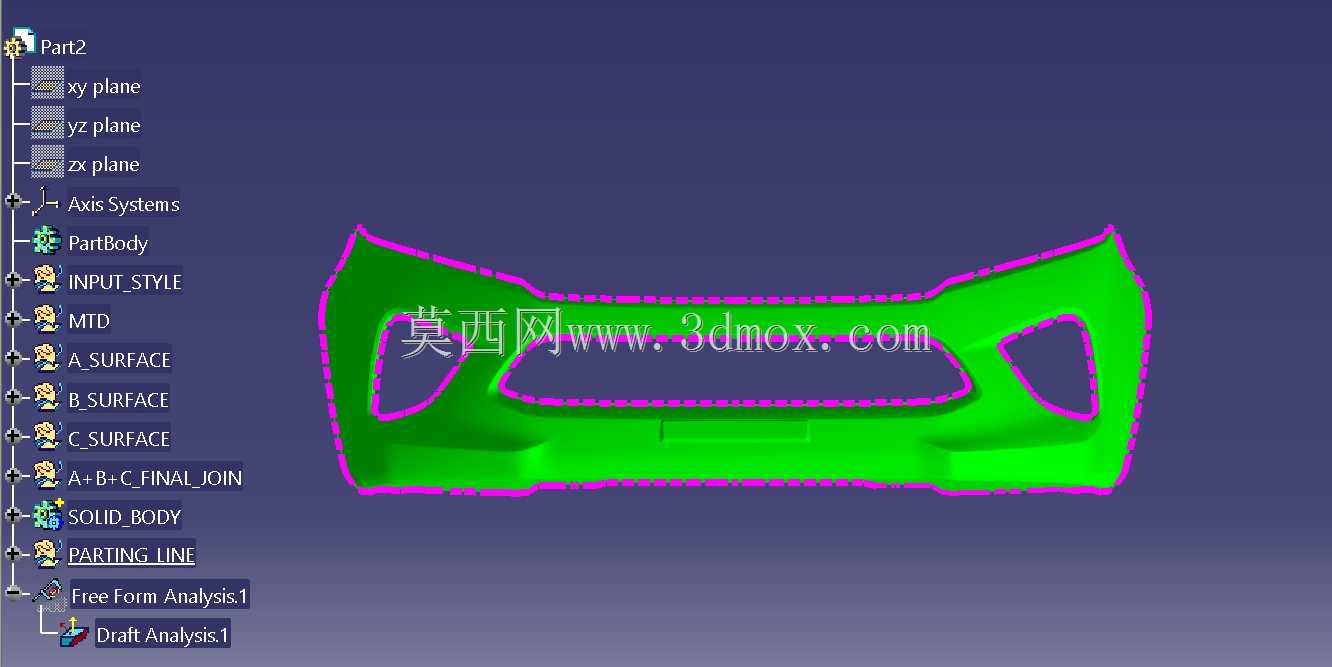

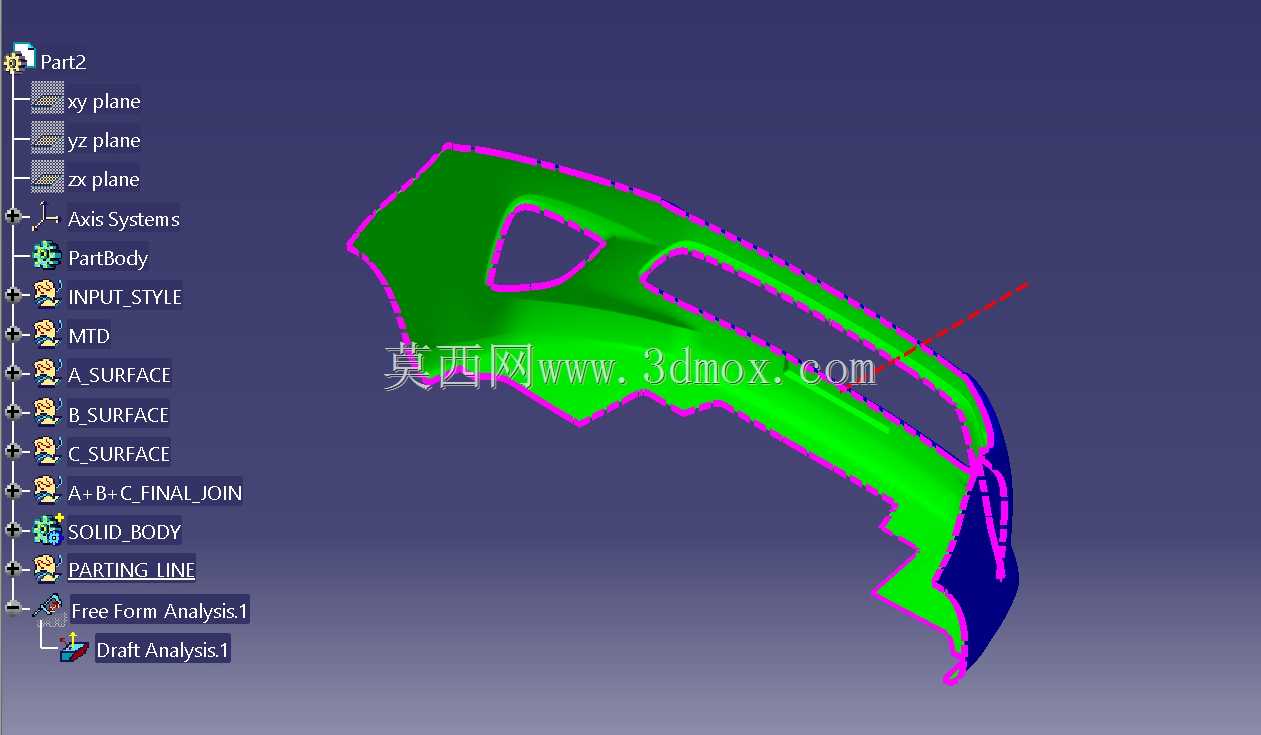

此前保险杠采用 CATIA V5 中的“汽车塑料领域”工作流程进行设计，从给定的 A 类曲面开始，逐步开发 B 类和 C 类曲面，最终形成封闭的实体。根据拔模要求创建了加工轴，并定义了分型线以确保模具的可行性。使用拔模分析验证了模型的可制造性，确保壁厚、拔模角度和平滑的表面过渡均符合要求。该项目突出了我在 A-B-C 曲面建模、拔模分析、分型线开发和塑料产品设计标准方面的技能，展示了我对汽车塑料装饰设计的强大知识以及提供可行模具组件的能力。?? 设计考虑因素统一的壁厚以确保可制造性。根据塑料设计标准应用拔模角。适当的表面过渡以确保造型准确性。汽车保险杠设计的工程可行性。?? 技能展示A、B 和 C 曲面建模拔模分析和模具轴创建分型线开发塑料产品设计标准CATIA V5（GSD 和零件设计工作台）
