阀门配套用弧形支撑安装支架结构设计

这类弧形支撑支架主要应用在工业管路系统的阀门组件配套安装场景中，核心作用是为阀块上的附属检测、调节部件提供稳定的安装承载基准，避免管路输送介质时产生的振动传导到精密附属元件上，同时也能分担阀块局部的连接应力，防止长期运行过程中阀块连接部位出现应力疲劳开裂的问题。在化工流体输送、市政供水管网、工业制程管路的阀门组布局里，这类支架往往安装在阀块的侧方安装基面，不需要额外在管路上焊接固定座，能减少现场安装的动火作业量，也避免了焊接应力对管路材质性能的影响。

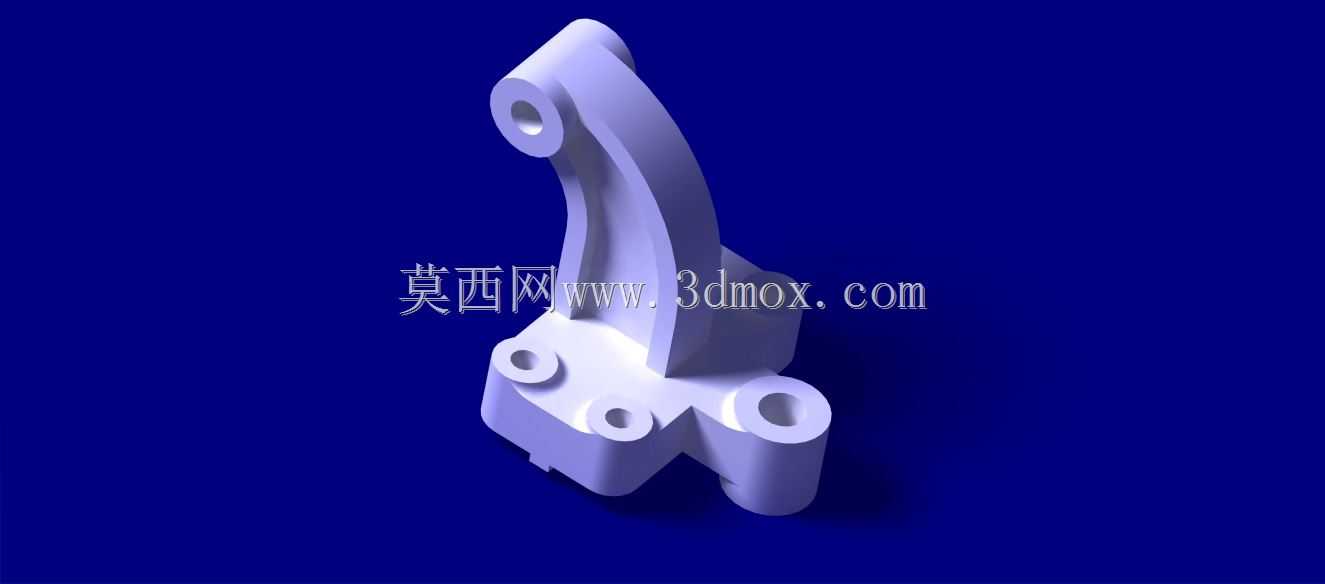

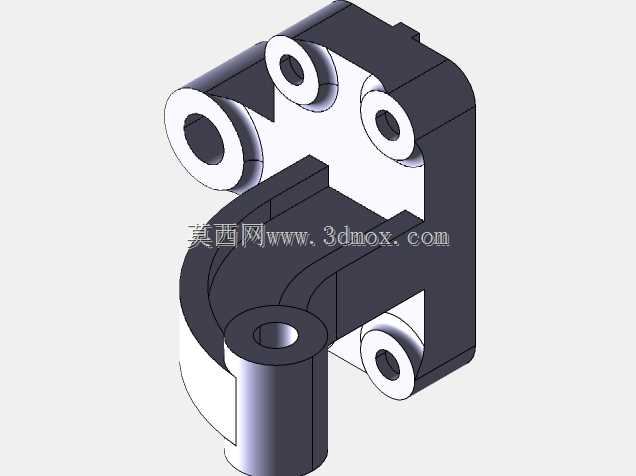

从功能特性来看，这个支架采用一体化的弧形立臂结构，底部设置了三个带通孔的安装耳座，三个安装孔呈非对称三角分布，相比对称排布的安装孔，这种布局能更好适配阀块侧方已有的安装螺孔位置，不需要对原有阀块结构做二次加工，安装时直接穿入螺栓锁紧即可，三个点位的固定方式也能抵消不同方向的振动载荷，不会因为管路轴向窜动出现支架松动的问题。立臂顶端设置了一个带贯通孔的铰接安装位，这个位置主要用来安装阀位反馈装置或者小型的行程开关，贯通孔的孔径适配常规的铰接销轴尺寸，孔位的同轴度公差控制在0.02mm以内，保证铰接部件转动时不会出现卡滞。立臂的弧形过渡设计不是单纯的造型处理，而是通过拓扑优化得出的受力最优形态，在保证整体结构刚度的前提下，比直臂式支架减少了近30%的材料用量，同时弧形结构能更好地分散顶端载荷到底部的三个安装点，避免立臂和底座连接位置出现应力集中。

设计过程中首先要明确安装边界：支架底部的安装面需要和阀块侧方的安装基面完全贴合，平面度公差要求控制在0.05mm以内，否则锁紧螺栓时会出现支架变形，导致顶端的安装孔位出现偏移，影响后续附属部件的安装精度。三个底部安装孔的中心距需要严格匹配阀块上的预留螺孔位置，孔位公差控制在±0.1mm，避免出现安装时螺栓无法穿入的问题。立臂的高度需要根据阀块上附属部件的安装高度确定，要保证顶端铰接位和阀门动作部件的连接点处于同一水平高度，避免连杆传动时出现附加的径向力，影响阀门动作的顺畅性。立臂的厚度根据承载重量计算，常规工况下承载1kg以内的附属部件时，壁厚设置为8mm即可满足强度要求，如果是用于高压管路的阀门配套，壁厚可以适当增加到10mm，同时在立臂和底座的连接位置设置小圆角过渡，进一步降低应力集中系数。

实际选型使用时需要注意，支架的安装基面不能有凸起的焊渣或者铸造飞边，安装前需要清理阀块侧方的安装面，保证两者贴合紧密，锁紧螺栓时要按照对角顺序逐步拧紧，避免单个螺栓受力过大导致支架底座变形。如果是用于有腐蚀介质的管路环境，支架表面需要做镀锌或者喷塑处理，提升耐腐蚀性能，延长使用寿命。顶端铰接孔的位置需要定期加注润滑脂，避免铰接销轴出现锈蚀卡滞，影响阀门信号反馈的准确性。这类支架的结构形态也可以根据不同的阀块安装空间做适应性调整，比如安装空间狭小时，可以适当缩短立臂的高度，调整底部安装耳座的角度，适配不同的安装空间限制，但核心的三角固定布局和弧形受力结构需要保留，保证整体的承载性能不会出现明显下降。
