双活塞泵阀块壳体结构设计方案

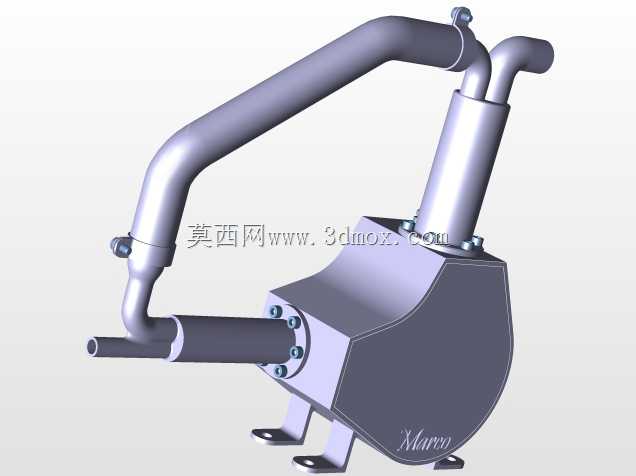

　　这款双活塞泵配套的阀块壳体，是流体输送系统里的核心承压承载部件，日常在化工流体输送、小型液压动力单元、实验室计量加注设备里都能见到它的应用场景，主要承担阀组集成安装、流体流道承载、泵体结构连接的多重作用，区别于常规的通轴式泵体结构，这款壳体采用半开放筒腔加侧置安装耳的结构形式，能在有限的安装空间里同时集成流道转接、元件固定、动力端连接的多重功能。从实际使用场景来看，这类阀块壳体多用于中低压工况的双活塞泵组，工作压力覆盖0到6兆帕的常规输送区间，适配的介质包括低粘度润滑油、中性化工水剂、轻型液压油等无强腐蚀的流体，在小型移动式液压站、定量加注设备、小型水处理增压单元里，这种结构的壳体可以减少外接管路的数量，降低管路泄漏点，同时缩短泵组的整体装配尺寸，让设备整体结构更紧凑。

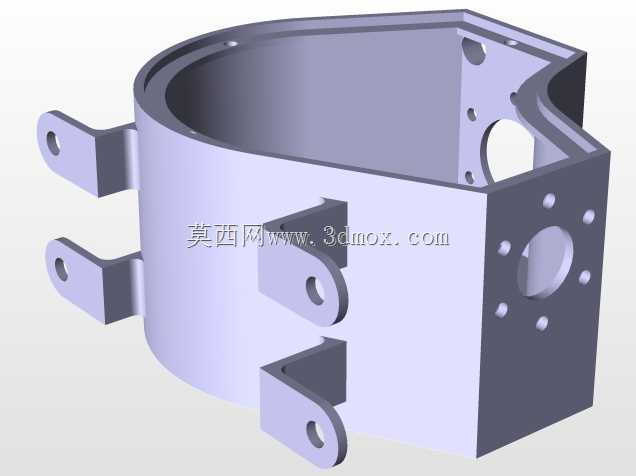

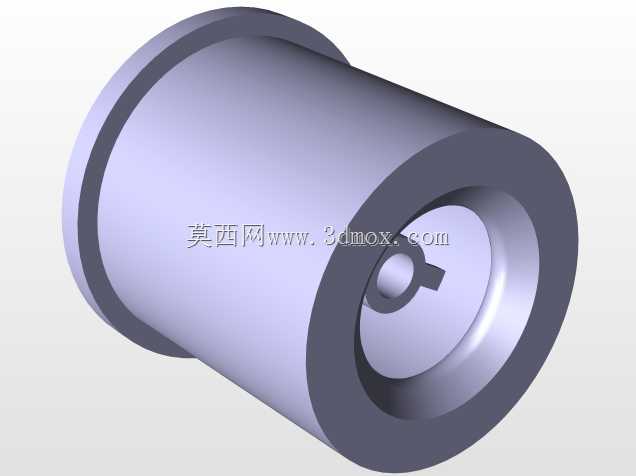

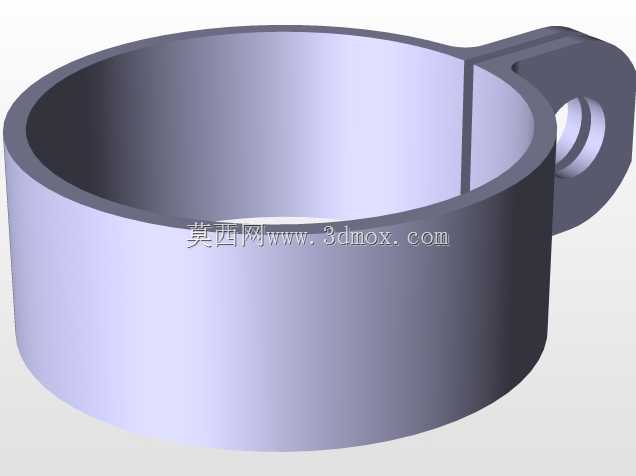

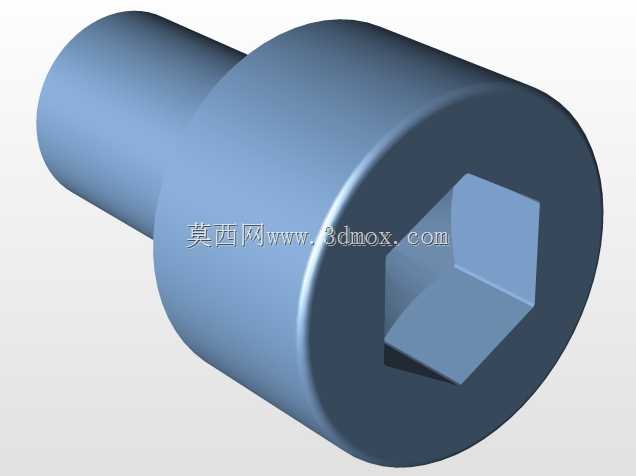

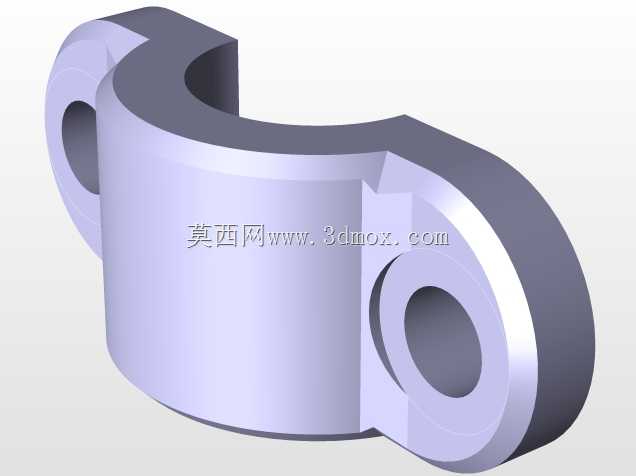

　　设计思路上，壳体主体采用半圆弧筒腔作为核心容纳空间，筒腔的内径尺寸匹配双活塞组件的运动外径，内壁预留的加工余量可以满足珩磨工序的精度要求，保证活塞往复运动时的密封配合间隙控制在合理区间，避免运动过程中出现卡滞或者内泄过大的问题。壳体的端面上均匀布置了多组螺纹安装孔，这些孔位分别对应端盖密封连接、阀组元件固定、流道堵头安装的不同功能，孔位的位置度公差控制在0.1毫米以内，保证装配时各元件的同轴度和密封面贴合度，避免出现密封偏压导致的泄漏问题。侧置的三组安装耳座是这款结构的设计重点，耳座上的通孔用于泵体整体在设备机架上的固定，三个耳座呈三角形分布，相比传统的两侧对称安装脚，三角形布置的抗振性能更好，在活塞往复运动产生的交变载荷下，能分散安装点的应力，避免长期运行出现固定螺栓松动或者耳座根部开裂的问题。每个耳座的根部都做了圆弧过渡处理，没有尖锐的应力集中角，铸造或者机加工过程中可以减少应力残留，长期承受交变载荷时的疲劳寿命更长。

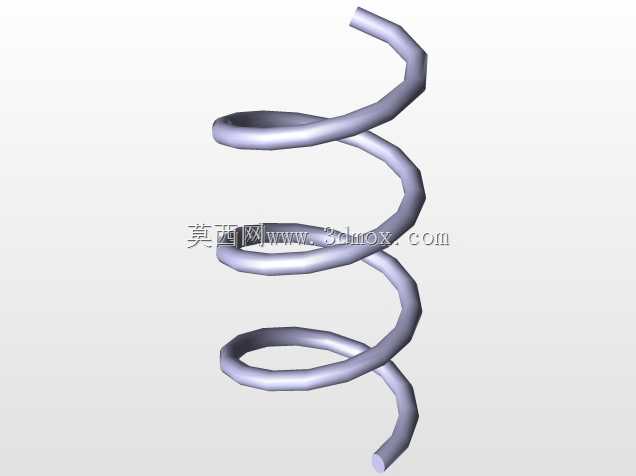

　　壳体侧面预留的不同直径通孔，分别对应流体进出口、压力检测接口、溢流阀安装口的功能，不同孔径的设计匹配不同通径的阀件和管路，流道在壳体内部采用斜孔交汇的加工方式，相比外接直角弯头，内部流道的转角处做了圆弧过渡，能减少流体流经时的局部阻力损失，降低泵组运行时的流道噪声和压力脉动。安装边界方面，这款壳体的轴向总长度控制在适配双活塞行程的合理区间，最大外轮廓尺寸可以满足在19英寸标准安装机架内的布置要求，侧置耳座的安装孔中心距符合通用小型泵组的安装尺寸规范，可以直接替换同规格的老旧泵体阀块，不需要重新改动设备的安装机架尺寸。

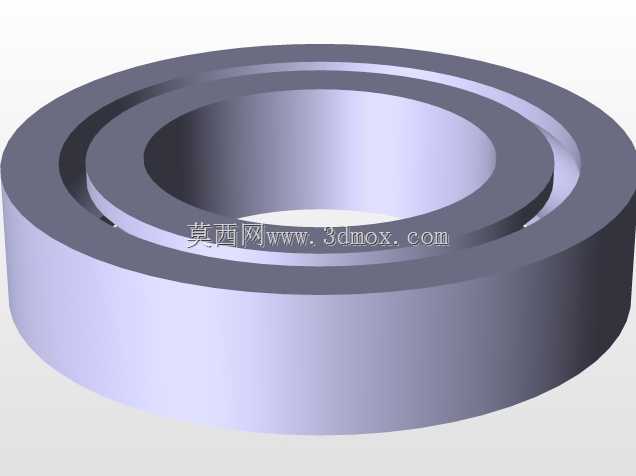

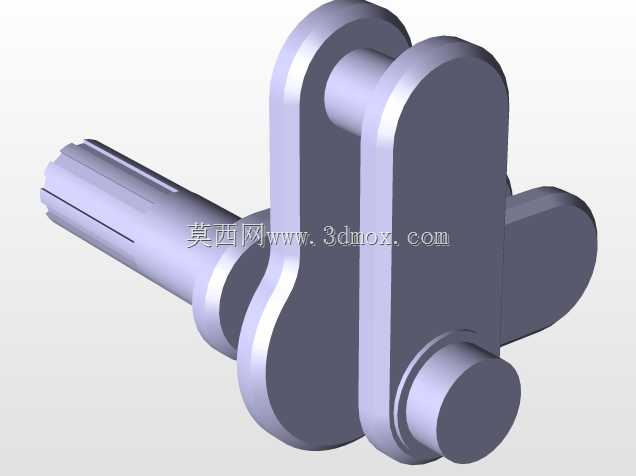

　　壳体的壁厚设计经过承压校核，在额定工作压力下的壁厚安全系数达到3倍以上，筒腔部分的壁厚均匀，避免厚薄不均导致的铸造缺陷或者加工变形，端面的密封槽预留位置适配O型密封圈的安装尺寸，密封压缩量控制在18%到22%的合理区间，既保证密封效果，又避免密封圈压缩过量导致的过早老化损坏。在实际装配过程中，这款壳体的筒腔开口方向可以方便活塞组件的装入和后期维护拆卸，不需要拆解整个泵组的外部管路就能完成密封件的更换，日常维护的操作空间充足，侧置的接口位置也预留了管路扳手的操作空间，装配和后期检修时不需要使用特殊工装，能降低现场维护的难度。从结构受力的角度分析，活塞往复运动时产生的侧向力会通过筒腔内壁传递到壳体主体，再通过三个安装耳座分散传递到设备机架，壳体上的加强筋结构（虽然图中未完全展示，但从壁厚分布来看）在流道交汇和耳座连接的位置做了局部加厚，避免高压工况下出现结构变形，保证各配合面的形位公差在长期运行后依然保持在设计要求范围内。
