剖分式直立滑动轴承支撑座结构设计

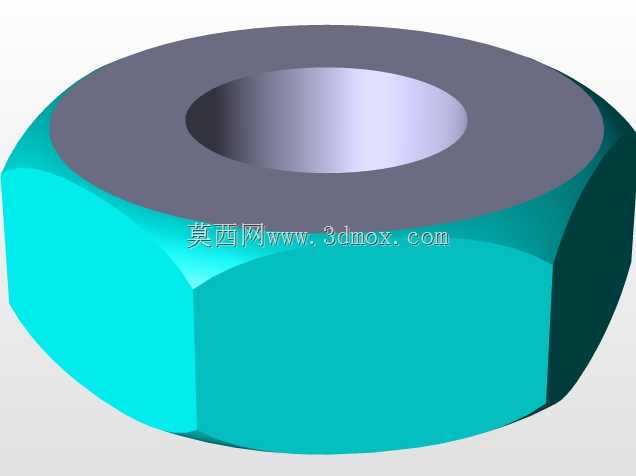

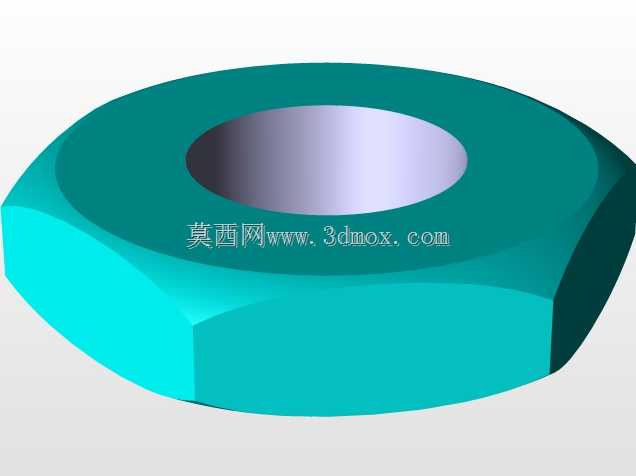

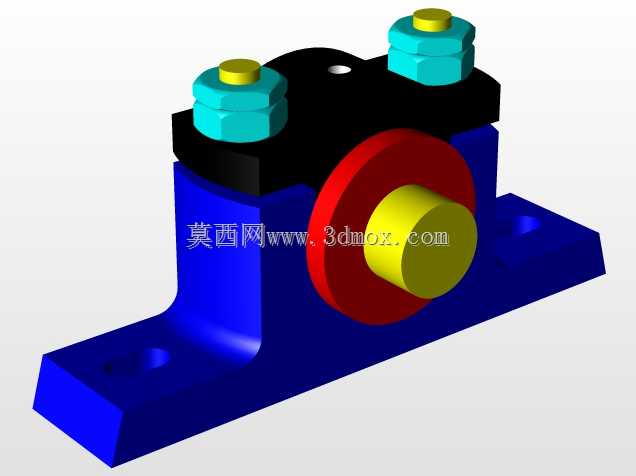

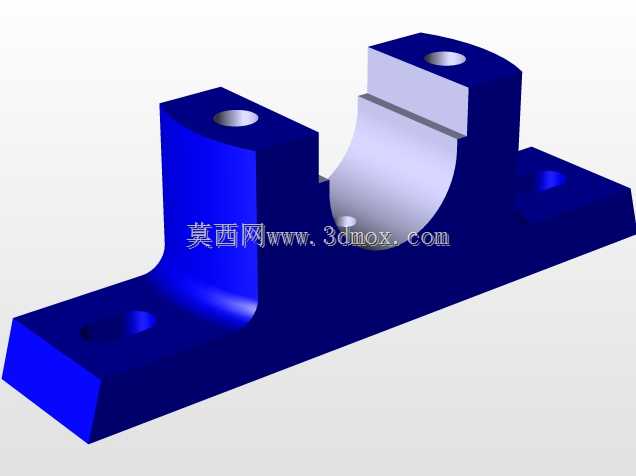

　　在带式输送机驱动辊、小型离心泵转轴、轻工包装设备传动辊这类中低载荷的水平转轴支撑场景中，直立式轴承座是应用频次极高的支撑类零件，这类零件不需要复杂的调心结构，安装固定方式直接，维护拆装门槛低，能适配多数常规工况下的转轴径向承载需求。和整体式轴承座不同，这款剖分式结构的直立轴承座采用上下座体拆分设计，上座为压盖结构，通过两组六角螺栓与下座体锁紧，当轴系需要拆装维护时，不需要沿轴向逐段拆卸轴上的联轴器、带轮等零件，只需要松开上部的锁紧螺栓取下上盖，即可直接将转轴连带轴承内圈、滚动体整体抬出，大幅缩短产线停机维护的时间，这也是剖分式轴承座在连续生产类设备中被广泛选用的核心原因。下座体采用一体化铸造后机加工的L型立式结构，底部为带两个安装沉孔的水平安装法兰，沉孔设计可以让内六角安装螺栓的头部完全沉入法兰平面以下，避免螺栓头突出法兰面造成安装面贴合不实，同时也能防止设备运行过程中外部剐蹭碰伤螺栓头部，给后续拆卸造成阻碍。底部法兰与竖直支撑臂之间做了大圆弧过渡结构，这个过渡区域是轴承座承载时的应力集中高发区，圆弧过渡能有效分散转轴传递过来的径向载荷，避免直角结构在长期交变载荷下出现应力开裂，提升零件的整体疲劳寿命。

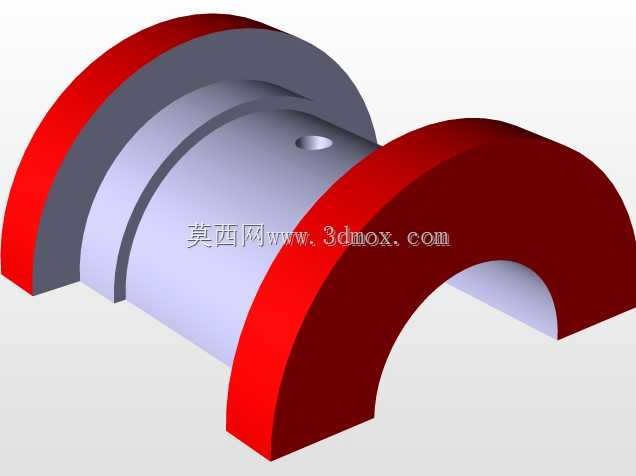

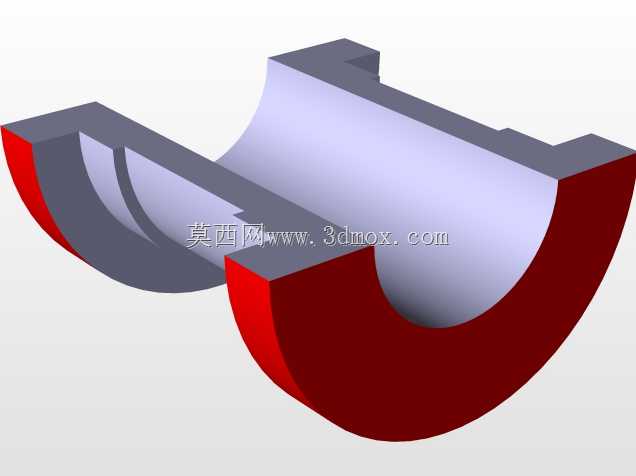

　　上部的轴承安装腔为半圆弧形结构，和上盖的半圆腔配合形成完整的圆柱轴承容纳空间，腔体内径尺寸与标准深沟球轴承或者滑动轴套的外径公差配合采用H7级过渡配合，既能保证轴承外圈安装后不会出现周向转动，也能在更换轴承时通过简易工具顺利压出，不会出现过盈量过大导致的拆卸困难。上盖顶部的两个螺栓安装孔为光孔设计，螺栓穿过光孔后与下座体对应的螺纹孔锁紧，螺栓与上盖光孔之间留有微小间隙，允许锁紧过程中上盖有微量的位置自适应调整，保证上下座体的半圆腔完全对中，不会出现错边导致的轴承外圈夹持变形。

　　轴承腔的一侧设计有高出安装面的挡边结构，这个挡边可以对轴承外圈起到轴向定位作用，防止转轴在受到轴向窜动力时轴承外圈随轴发生轴向位移，另一侧则预留了密封件的安装槽位，可以加装毡圈油封或者骨架油封，阻挡外部的粉尘、切削液、水汽进入轴承内部，同时避免轴承内部的润滑脂泄漏污染周边的生产物料。从安装边界来看，这款轴承座的底部法兰宽度、安装孔中心距都适配常规的型材安装面或者设备预埋安装板尺寸，竖直方向的总高度控制在常规传动系统的中心高范围内，不需要额外加高或者调整安装基础就能直接适配多数标准直径的转轴，转轴安装后的中心高与设备其他传动部件的中心高偏差可以通过安装面加调整垫片的方式进行微调，不需要对轴承座本身进行二次加工。

　　在实际选型应用中，这类直立式轴承座通常成对使用，分别支撑在转轴的两端，安装时需要先将两个轴承座初步固定在安装基础上，穿入转轴后通过打表检测转轴的径向跳动量，微调两个轴承座的同轴度，确认同轴度符合要求后再完全锁紧底部的安装螺栓，避免因安装不同心导致轴承早期磨损、转轴运转发热等问题。日常维护过程中，只需要定期松开上盖检查轴承的润滑状态，补充润滑脂即可，不需要整体拆卸轴承座，对于运维人员来说操作难度很低。从建模逻辑来看，这类零件的三维建模需要先确定转轴中心高作为基准，依次向下绘制底部法兰轮廓、竖直支撑臂结构，再以转轴中心为圆心绘制轴承安装腔的半圆轮廓，之后添加螺栓过孔、安装沉孔、过渡圆角等细节，建模过程中需要重点关注安装孔的位置度公差、轴承腔的圆柱度公差，保证加工后的零件能满足装配要求，上下座体的配合面需要设置合理的分型间隙，避免加工误差导致合模后出现腔体内径错边。
