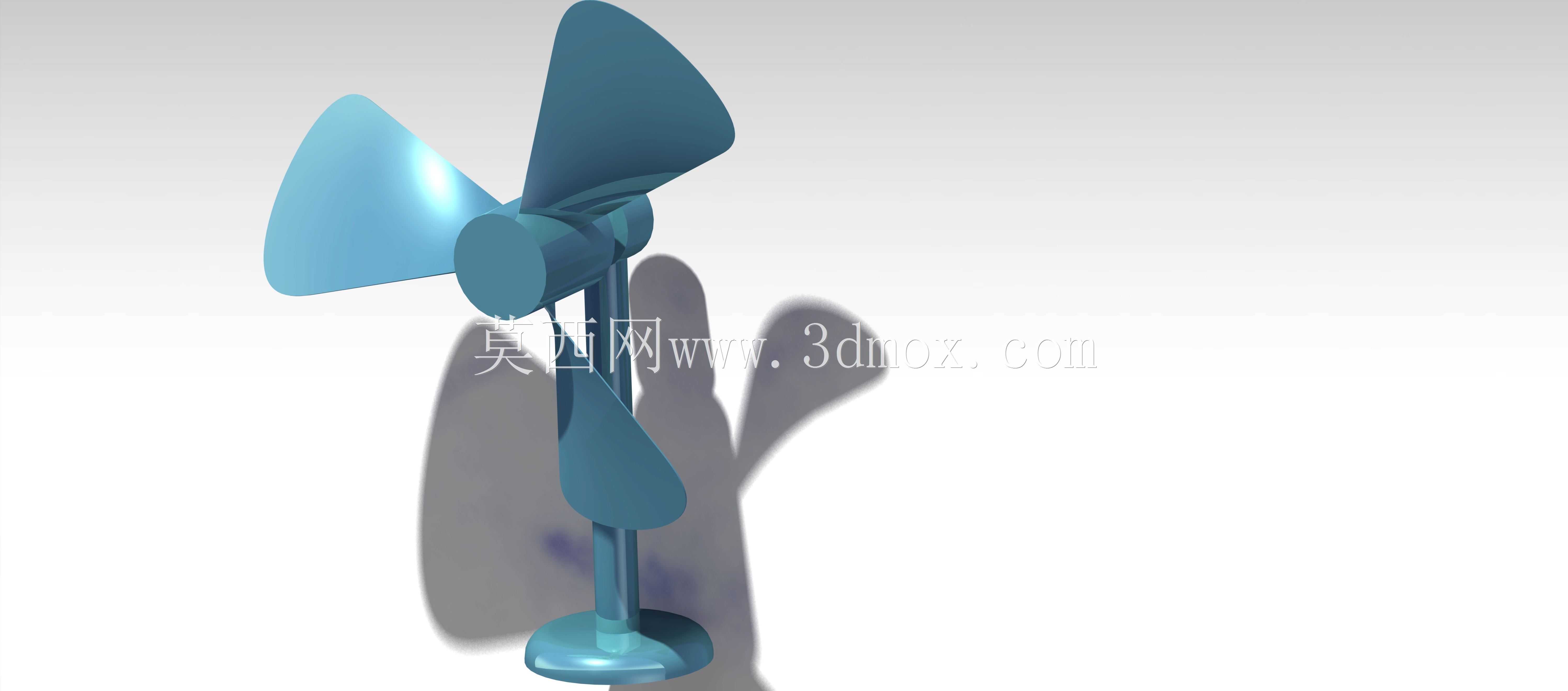

三叶立式小型轴流通风装置结构设计

　　这款三叶结构的送风装置，整体采用立式落地布局，底部设置圆形配重底座，底座直径控制在180mm左右，重量集中在底座下部，能保证整机在15度倾斜角度下不发生侧翻，满足日常使用的稳定性要求，底座上方连接直径32mm的圆柱形支撑立柱，立柱高度可根据使用需求做小幅伸缩调整，调整行程在120mm区间，适配不同坐姿、站姿下的送风高度需求，立柱顶端连接风叶驱动舱，驱动舱整体为圆柱形结构，直径85mm，长度120mm，内部预留了驱动电机、传动结构的安装空间，驱动舱与立柱的连接位置设置了俯仰角度调节结构，可实现上下30度范围内的送风角度调整，部分同结构产品也可在此位置增加水平回转结构，实现更大范围的送风覆盖。日常场景里随处可见的小型立式送风设备，核心功能是通过叶轮旋转驱动周边空气定向流动，实现局部空间的空气循环、体感降温，在民用起居空间、小型办公工位、临街商铺前台这类场景中应用极广，也可作为小型设备舱的辅助通风散热部件，适配对风速要求不高、送风覆盖范围在3-5米区间的使用需求。

　　风叶部分采用三片等距分布的曲面叶片设计，叶片旋转直径为380mm，单叶片从叶根到叶梢采用渐变扭角设计，叶根位置安装角为28度，叶梢位置安装角收窄至16度，这种扭角设计能让叶片在旋转过程中，不同径向位置的线速度匹配对应的送风攻角，减少叶梢位置的气流紊流，降低运行过程中的风阻噪音，同时提升送风效率，叶片边缘做了R3的圆角过渡处理，避免装配、清洁过程中锐边划伤操作人员，叶片与驱动舱输出轴的连接位置设置了定位卡槽，装配时无需额外调整角度，直接卡入即可保证三片叶片的角度一致性，降低装配难度。

　　从设计思路上看，这款结构优先平衡了送风效率、运行噪音与制造成本三者的关系，没有采用复杂的多叶片结构，三片叶片的布局在保证送风量的前提下，减少了模具开发的成本，同时降低了旋转部件的整体重量，对驱动电机的扭矩要求更低，适配小功率民用电机的选型需求，整机的外壳部件均采用薄壁注塑结构，壁厚均匀控制在2.5mm，既保证了结构强度，也控制了整机重量，整机总重量控制在2.8kg左右，方便日常移动位置。

　　安装边界方面，这款立式送风设备无需复杂的固定安装，仅需放置在平整的硬质地面即可使用，放置时需要保证后方进风位置距离墙面或遮挡物至少150mm的间隙，避免进风受阻影响送风效率，风叶前方300mm范围内避免放置轻质杂物，防止被气流吸入缠绕风叶，驱动舱的接线位置预留了标准的电源线出线槽，适配常规民用220V供电线路的接线需求，整机的外露部件均做了绝缘处理，满足民用电器的安全使用要求。结构建模过程中，需要重点关注叶片曲面的光顺性，曲面的G1连续要覆盖整个叶片型面，避免出现曲面褶皱导致的气流分离，同时要验证旋转过程中叶片与驱动舱外壳、防护网（若加装）的间隙，最小间隙控制在8mm以上，防止旋转过程中出现部件干涉，支撑立柱与底座的连接位置要做加强筋结构，筋位厚度1.5mm，高度25mm，提升连接位置的抗弯折强度，避免日常移动、调整角度时出现连接断裂的问题。
