剖分式滑动轴承下座支撑结构设计

在工业传动系统的阀组配套、仪表类设备的转轴支撑场景中，这类剖分式结构的轴承支撑件是承担径向载荷、保障转轴回转精度的核心基础零件，区别于整体式轴承座的拆装局限，这种分体适配的结构设计，能在不拆卸轴端联轴器、传动轮的前提下完成轴系的维护与轴承更换，大幅降低产线停机检修的工作量。从实际使用场景来看，这类支撑件多配套在中等载荷、中低转速的传动工位，比如流体阀块配套的转轴驱动端、小型仪表设备的动力输出轴支撑位，安装时需要先将下半座固定在设备安装基面，再放入轴瓦与转轴，最后扣合上半轴承盖完成锁紧，整个安装流程不需要对轴系做大范围拆解，适配很多现场安装空间受限的工位。

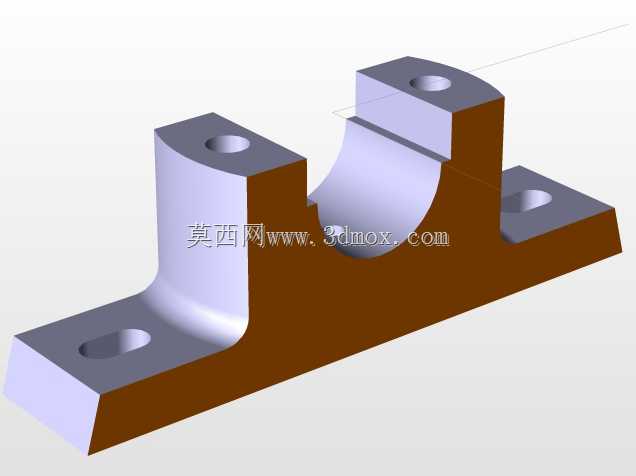

从结构设计逻辑来看，整个零件采用一体铸造成型后再做机加工的工艺路线，底座部分设置了四个对称分布的沉头安装孔，孔位的中心距严格匹配配套设备基面的安装螺孔位置，沉头深度设计刚好覆盖内六角螺栓的头部高度，避免螺栓突出底座平面影响安装贴合度；底座与安装基面接触的底面需要做铣平加工，平面度控制在0.05mm以内，保障安装后不会出现偏斜导致的轴系不对中问题。中间的半圆支撑弧面是与轴瓦配合的核心工作面，弧面的直径公差严格匹配标准轴瓦的外径，表面粗糙度控制在Ra1.6以内，保障轴瓦装入后不会出现松动、跑外圈的问题，弧面两侧的立壁做了渐变的圆角过渡，避免应力集中在长期受载后出现开裂问题。两端向上延伸的凸台部分设置了与上轴承盖配合的锁紧螺孔，螺孔的同轴度、垂直度都有严格的形位公差要求，保障上盖扣合后与下半座的弧面能够完美拼合为完整的圆柱支撑腔，不会出现错边导致的轴瓦卡滞问题。

在安装边界的设计考量上，整个零件的总宽度、总高度都做了紧凑化处理，适配阀块类设备安装空间紧凑的特点，底座的外延长度预留了足够的螺栓扳手操作空间，不需要额外使用特殊工具就能完成安装锁紧；两侧立壁的厚度经过载荷校核，能够承受额定工况下的径向载荷而不出现塑性变形，弧面底部的壁厚做了局部加厚处理，对应转轴受载后力的传递路径，把载荷均匀分散到底座的整个安装面上，避免局部压强过大导致基面压损。在实际选型适配时，需要重点核对半圆支撑腔的直径尺寸、底座安装孔的中心距、整体安装高度这三个核心参数，支撑腔直径直接决定了能适配的轴瓦与转轴直径，安装孔中心距决定了能不能直接固定在现有设备基面上，安装高度则关系到整个轴系的中心高是否匹配传动端的连接尺寸，一旦中心高出现偏差，会导致联轴器出现角度不对中，运行过程中产生异常振动、噪音，严重时还会造成转轴弯曲、轴承过早失效。

这类支撑结构在设计时还充分考虑了长期运行的可靠性，所有的棱边都做了倒角处理，避免安装过程中划伤操作人员，也去除了机加工产生的毛刺；铸件本身经过时效处理，消除内应力，避免长期使用后出现变形导致支撑精度下降。和常见的整体式轴承座相比，这种结构的维护便利性优势非常明显，尤其是在已经装配完成的成套设备上，不需要拆解整个传动链就能更换磨损的轴瓦，对于连续生产要求高的工位来说，能大幅减少维护耗时，降低生产损失。在三维建模过程中，这类零件需要重点管控各个配合面的形位公差，尤其是半圆弧面的圆柱度、安装底面的平面度、锁紧螺孔与底面的垂直度，这些参数直接影响最终零件的实际使用性能，建模时需要提前预留机加工的余量，匹配铸造工艺的拔模斜度，避免后续生产过程中出现工艺缺陷。
