F450四旋翼机架螺旋桨防护结构

　　在消费级及入门级工业巡检四旋翼飞行器的实际作业场景中，螺旋桨碰撞障碍物是造成飞行故障、设备损毁甚至地面安全事故的核心诱因之一，尤其是F450这类轴距适中、应用覆盖面极广的机架平台，不管是新手实操训练、室内狭小空间测绘，还是低空近物巡检作业，都需要配套可靠的螺旋桨防护结构来降低碰撞风险。这款适配F450机架的螺旋桨保护结构，在设计之初就充分考虑了实际飞行中的受力场景与安装适配性，没有采用全包覆式的厚重防护圈设计，而是采用半包围的弧形防护架搭配机臂连接段的结构形式，在保证防护覆盖范围的前提下尽可能降低结构自重，避免额外负载对飞行器续航、机动灵活性造成过度影响。

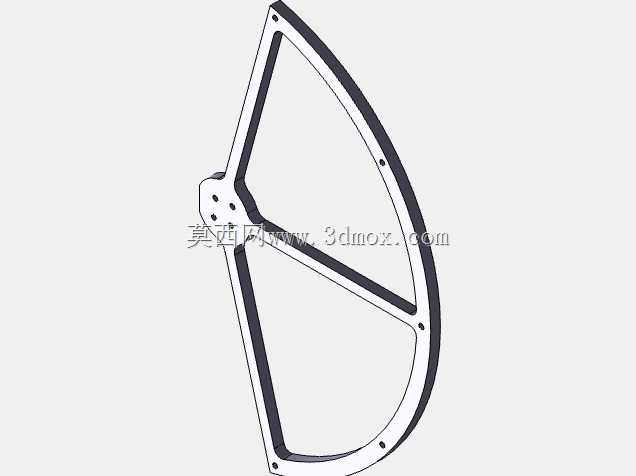

　　从结构受力逻辑来看，防护架的弧形主体采用等截面的薄壁环形结构，弧形轮廓刚好覆盖螺旋桨旋转时的最大外圆边界，当飞行器侧面接触墙体、树枝、管线等障碍物时，弧形结构可以率先承接碰撞冲击力，避免高速旋转的螺旋桨直接剐蹭障碍物，同时环形截面的结构可以在碰撞发生时通过微小的弹性形变吸收部分冲击能量，降低冲击力直接传递到机臂与电机安装位的概率，减少电机轴变形、机臂断裂的故障概率。

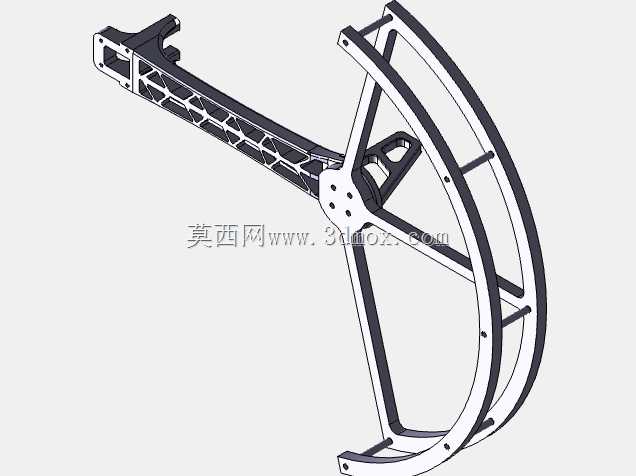

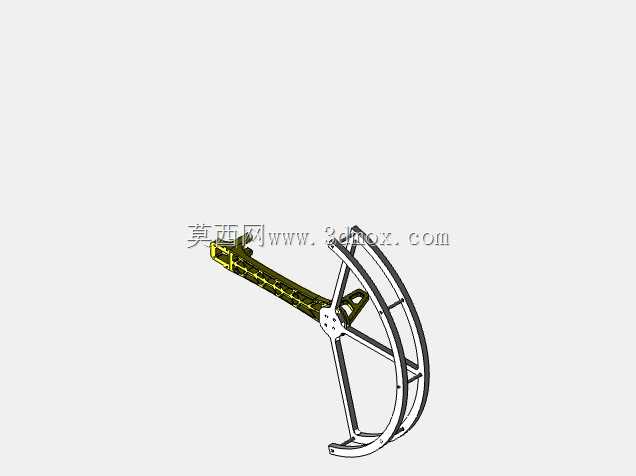

　　连接机臂的固定段采用与F450机臂截面完全贴合的卡槽式设计，安装时不需要对原有机架进行打孔、切削等改装操作，直接卡合在机臂对应位置后通过常规紧固件即可完成固定，安装位置刚好对齐螺旋桨的旋转平面，防护圈的最高点与最低点均超出螺旋桨的上下旋转边界，即使飞行器发生轻微侧翻落地，防护架也能率先接触地面，避免螺旋桨直接触地打桨。考虑到飞行过程中的气动影响，防护架的截面做了窄边流线修型，尽可能降低结构突出带来的额外风阻，同时在防护圈与机臂连接的位置设置了三角加强筋结构，避免飞行过程中防护架受气流冲击产生高频振动，影响飞控的传感器采样精度。

　　在安装边界上，这款防护结构完全匹配F450机架的标准安装孔位，安装完成后整体外扩尺寸控制在合理范围内，不会影响飞行器正常的折叠收纳（针对可折叠机臂版本的F450机架，防护架安装后也不会干涉机臂的折叠动作），防护圈与螺旋桨叶尖的预留间隙经过反复校核，即使在电机高速转动、机臂产生小幅振动的工况下，螺旋桨也不会剐蹭到防护架内壁，避免产生额外的飞行噪音与动力损耗。从实际应用反馈来看，这类防护结构在新手训练场景下可以降低80%以上的打桨概率，在室内管网巡检、仓库盘点这类近距离作业场景中，即使操作失误碰撞到周边物体，也能避免螺旋桨碎裂伤人或者损毁被巡检设备的风险，同时轻量化的结构设计不会过度压缩飞行器的有效载荷空间，搭载常规航拍、检测设备时依然可以保持稳定的飞行姿态。设计过程中还充分考虑了不同使用场景的耐候性需求，结构的壁厚设计兼顾了刚性与韧性，常规的轻微碰撞不会造成结构断裂，即使发生较严重的碰撞导致防护架损坏，也可以单独更换对应位置的防护件，不需要更换整个机臂组件，降低日常使用的维护成本。
