阀门配套阀块练习零件结构设计

项目分类:阀门 发布时间:2025-09-16 ID:1082192
  • 阀门配套阀块练习零件结构设计
  • 阀门配套阀块练习零件结构设计
  • 阀门配套阀块练习零件结构设计
  • 阀门配套阀块练习零件结构设计

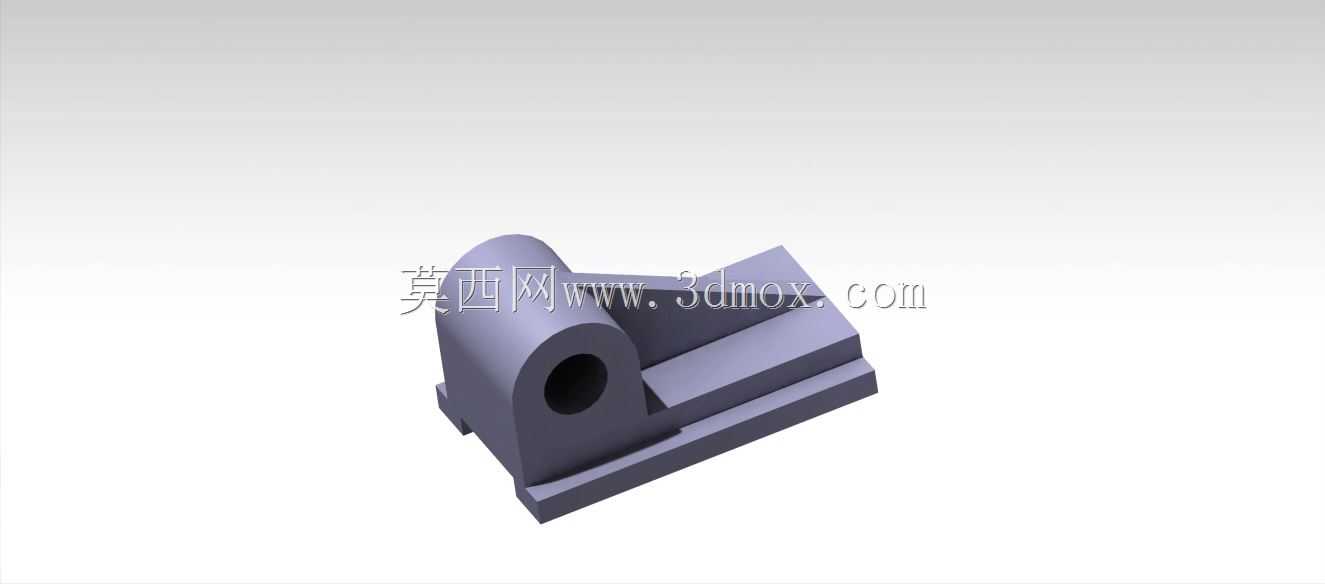

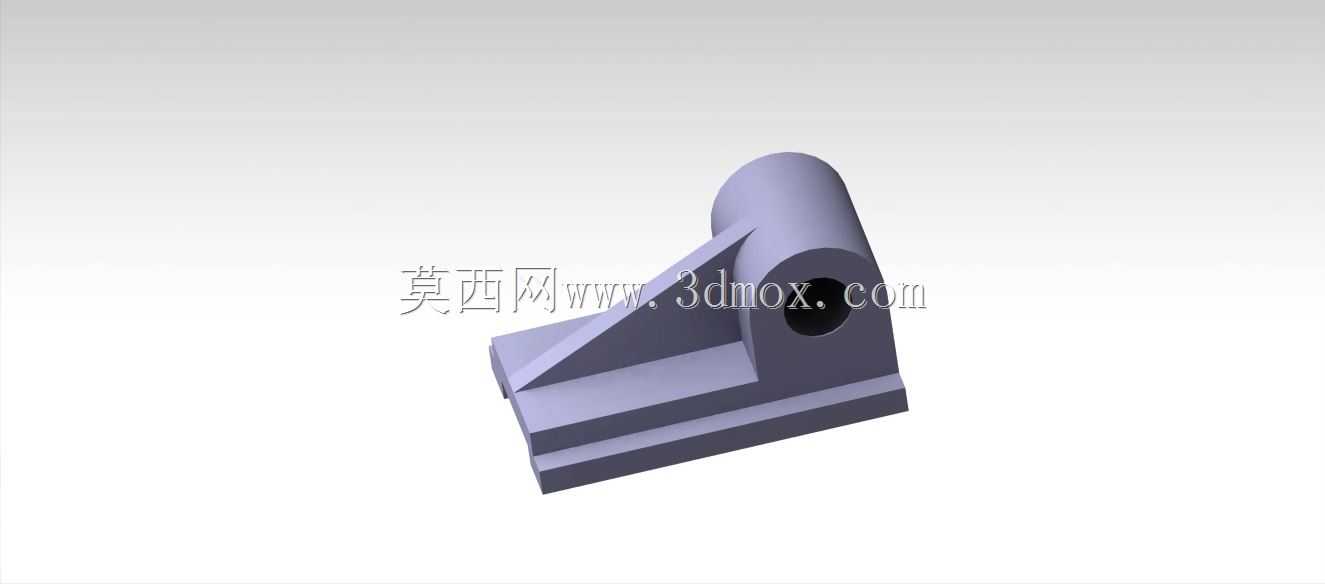

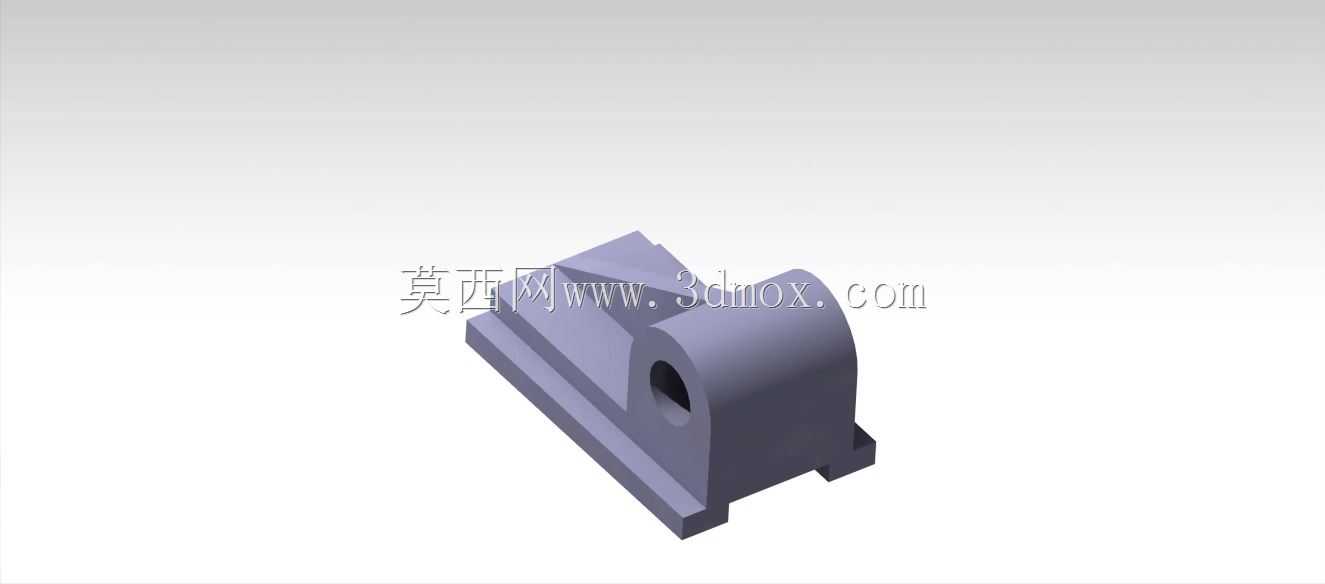

  在工业流体控制管路系统中,阀块是集成式阀组的核心承载基体,这类小型练习零件的建模训练,是结构设计人员掌握阀类零件建模逻辑、特征排布思路的基础环节,很多刚接触液压、流体阀组设计的工程师,都会从这类简化结构的阀块零件入手,熟悉实体建模中拉伸、切除、孔特征、倒角圆角的排布逻辑,同时理解阀类零件在实际管路中的安装约束、功能边界。这个零件的整体结构采用一体化铸造成型后机加工的思路设计,主体分为底部安装基座、中部支撑立板、上部带孔铰接座三个功能区段,底部基座设置两个对称的凸台安装脚,每个安装脚预留沉头安装孔位,用于将整个阀块固定在阀组安装面板或者集成油路块的基准面上,安装孔的中心距按照常规小型阀组的安装间距预留,适配M6规格的内六角安装螺钉,沉头深度控制在能完全容纳螺钉头部、不突出安装面的范围,避免安装后螺钉与周边管路、其他阀件产生干涉。

  中部的支撑立板做了等厚度设计,两侧做了拔模斜度处理,既符合铸造工艺的脱模要求,也能在满足结构强度的前提下减少零件整体重量,立板与底部基座、上部铰接座的衔接位置都设置了过渡圆角,避免应力集中,在实际工况下,阀块会承受管路内流体压力带来的交变载荷,过渡圆角的设置能大幅降低应力集中系数,减少零件长期使用过程中出现开裂的风险。上部的铰接座是这个零件的核心功能区段,中心设置了贯通的铰接孔,孔的内壁预留了机加工余量,用于后续铰孔或者镗孔加工,保证铰接销轴装配后的同轴度与转动灵活性,铰接孔的轴线与底部安装面保持严格的平行度公差,避免装配后销轴出现卡滞、偏磨的问题。

  从实际应用场景来看,这类简化结构的阀块零件多用于小型流体控制阀的手动操作机构铰接部位,或者是小型试验台架上的阀组安装支撑件,在实验室的流体测试回路、小型液压试验台、教学用拆装实训台架上都能见到这类结构的身影,它不需要承担高压大流量的流体导通功能,更多是作为阀组操作机构的支撑铰接载体,实现操作手柄或者拨杆的转动支撑,传递操作力矩来切换阀芯的开闭状态。在建模过程中,首先要确定零件的设计基准,把底部安装面作为高度方向的基准面,两个安装孔的中心连线作为长度方向的基准,铰接孔的中心轴线作为宽度方向的定位基准,所有特征的尺寸都从这三个基准出发进行标注,避免基准不重合带来的尺寸公差累积。

  底部安装脚的凸台高度要控制在合理范围,既要保证安装时螺钉有足够的啮合长度,也要避免凸台过高导致零件整体重心上移,影响安装稳定性。铰接孔的直径按照常规小型销轴的尺寸系列选取,孔的两端设置了倒角,方便销轴装配时的导入,也能去除孔口的机加工毛刺,避免装配时割伤操作人员或者损坏销轴表面的镀层。零件的所有外露棱边都做了小尺寸的圆角处理,除了降低应力集中的作用外,也能避免零件在搬运、装配过程中锋利的棱边划伤操作人员,符合机械零件的安全设计要求。在实际生产中,这类零件如果是小批量制作,可以采用铝合金棒料直接数控铣削加工,加工周期短,尺寸精度容易保证;如果是批量较大的应用场景,则可以采用压铸成型后再做关键孔位、安装面的机加工,能大幅降低生产成本。设计时还要考虑零件的安装边界,整体的外形轮廓要控制在对应的安装空间内,宽度方向不能超出阀组面板的安装槽范围,高度方向要预留出操作手柄转动的空间,避免手柄转动时和周边的管路接头、其他阀件产生碰撞。另外,零件的表面处理可以根据使用环境选择,普通工况下做喷塑或者氧化处理就能满足防锈要求,如果是在有腐蚀性流体的环境中使用,则可以选择不锈钢材质加工,或者做镀锌镍合金的表面处理,提升零件的耐腐蚀性能。这类练习零件的建模过程,本质上是把机械设计中的工艺要求、装配要求、功能要求转化为三维模型特征的过程,每一个拉伸、切除、圆角特征的添加,都对应着实际生产、装配、使用环节的具体需求,不是凭空添加的装饰性特征,比如安装脚的沉头孔对应螺钉装配的需求,铰接孔两端的倒角对应销轴装配的需求,衔接处的过渡圆角对应应力分散的需求,拔模斜度对应铸造脱模的需求,所有特征的存在都有其工程意义,这也是机械零件建模和外观造型建模最核心的区别。
