阀块集成式立方体油路连接结构

　　在液压系统的集成化设计场景中，这类立方体构型的阀块承担着油路汇通、元件搭载的核心作用，区别于分散式管路连接的布局，集成式阀块能将多个液压阀的通油路径整合在实体金属块内部，大幅减少外接管路的数量，降低系统泄漏点与管路振动带来的可靠性风险，在中小型液压站、工程机械液压控制单元、机床液压夹紧系统中都有广泛应用。从结构设计逻辑来看，该阀块采用立方体作为基础构型，核心考量是加工基准的统一性，六个平面均可作为阀件安装面，方便布置不同通径的电磁阀、溢流阀、单向阀等元件，内部的交叉油道通过深孔钻加工完成，设计时需要提前核算各油道的通流面积，匹配系统额定流量下的流速要求，避免通流截面过小导致的压力损失过大，同时要保证相邻油道之间的壁厚满足耐压强度要求，防止高压工况下出现油道击穿、内部串油的问题。

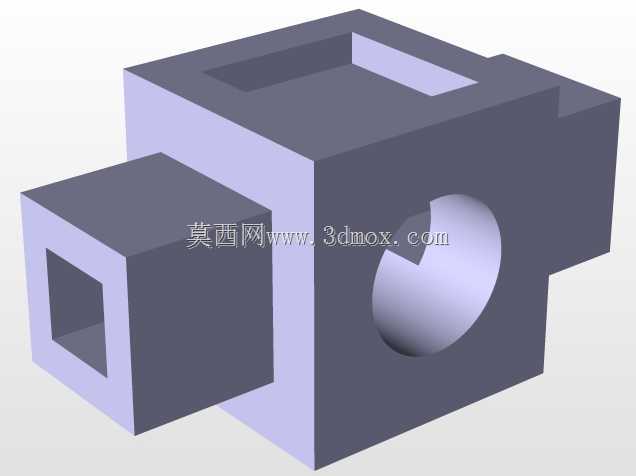

　　模型上的圆形开孔为油口接口，可通过管接头连接外部执行元件，比如液压缸、液压马达的供油管路，侧面的方形沉槽结构用于安装叠加式液压阀，沉槽的深度与平面度直接影响阀件安装后的密封性能，设计时需要严格控制安装面的表面粗糙度，通常要求达到Ra0.8以下，保证O型圈或组合密封垫的压缩量均匀，杜绝结合面渗漏。在安装边界层面，这类立方体阀块的外形尺寸需要根据搭载的阀件数量、油道排布密度综合确定，设计时要预留足够的扳手空间，保证各个阀件的固定螺栓能够顺利拧紧，同时油口的位置要避开设备安装框架的干涉区域，方便现场配管作业。

　　不同于常规的异形阀块，立方体构型的阀块在毛坯制备阶段更易实现，可直接采用方钢下料，减少毛坯加工余量，降低前期加工成本，六个面的定位装夹也更简便，在普通数控铣床甚至加工中心上一次装夹即可完成多个面的孔系加工，能有效缩短生产周期。在实际使用过程中，这类阀块的内部油道需要做去毛刺处理，避免金属碎屑在高压油流的冲刷下进入液压元件，造成阀芯卡滞、密封件划伤等故障，部分高压应用场景下还需要对阀块进行表面氧化处理或者镀镍处理，提升防锈能力与表面硬度。

　　从功能特性上看，集成式立方体阀块可以将原本分散的压力控制、方向控制、流量控制功能整合在一个单元上，大幅缩小液压系统的整体占用空间，在移动液压设备比如小型挖掘机、高空作业平台的液压系统中，这种紧凑化的设计优势尤为明显，能够有效降低设备的整体重量，同时减少管路连接的工作量，提升设备的装配效率。设计这类阀块时，还需要考虑工艺孔的封堵设计，内部交叉油道加工留下的工艺孔需要采用钢球或者螺塞进行封堵，封堵位置要避开高压油流的直接冲击，同时保证封堵处的密封可靠性，避免长期使用后出现渗漏。另外，阀块的安装固定孔通常布置在立方体的边角位置，采用内六角螺栓将阀块固定在设备机架或者液压站油箱的安装面上，固定孔的深度要保证足够的螺纹啮合长度，避免高压工况下阀块振动导致螺栓松动。在油道设计过程中，还要注意避免出现急拐弯的流道结构，尽量采用平滑过渡的斜孔或者工艺孔连通，降低油液在流道内的湍流损失，减少系统发热，对于大通径的主压力油道，还要核算油道的沿程压力损失，保证执行元件的进口压力满足设计要求。
