冷锯设备配套支撑固定支架组装结构

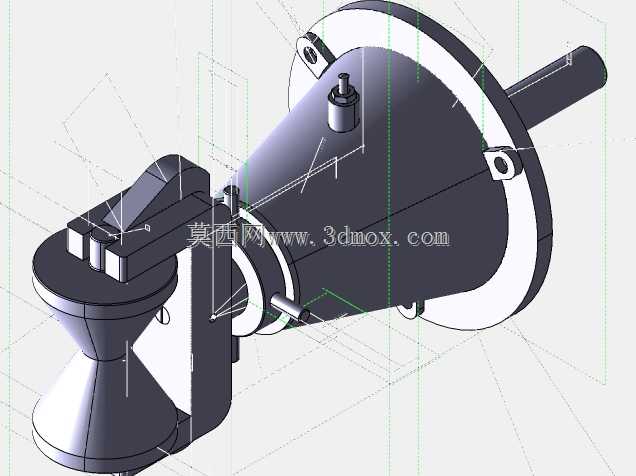

　　整个支架分为前端承托定位模块与后端连接固定模块两个核心部分，前端承托模块采用锥面加平面的组合定位面，锥面结构可以自适应不同直径的圆棒料、不同壁厚的管材，无需频繁更换定位垫块就能兼容一定尺寸范围内的工件，承托面的高度与冷锯工作台的送料辊道保持齐平，送料过程中工件可以顺畅滑入定位位置，不会出现卡滞、磕碰的问题。前端的夹紧组件采用偏心压块结构，扳动压臂就能快速完成工件的锁紧与释放，相比螺栓压紧的结构，操作效率提升明显，适合批量下料的快节奏生产场景，压块的接触面上预留了防滑齿纹，可以增大与工件表面的摩擦力，避免锯切过程中工件受切削力作用发生转动移位。这套冷锯配套的支撑固定支架组装结构，主要应用在金属切削下料工序的冷锯设备工位上，承担工件定位承托、锯切过程防抖的核心作用，在型材加工、五金件批量下料、管材定长裁切的生产场景中，这类支架是保障锯切精度、减少锯片损耗的关键配套组件。从实际工况来看，冷锯作业时锯片高速接触金属工件会产生持续的径向切削力与轴向振动，如果没有刚性足够的支撑结构对工件进行限位承托，很容易出现工件窜动、锯切面倾斜、崩齿甚至锯片碎裂的问题，这套支架的结构设计完全围绕冷锯作业的受力特点展开。

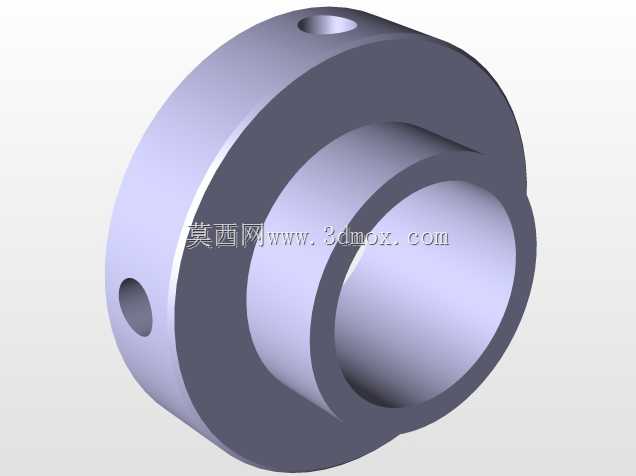

　　后端的连接模块采用法兰盘式安装结构，法兰盘上均匀分布三个安装耳座，耳座上加工有通孔，可以通过螺栓直接固定在冷锯设备的主机安装面上，法兰盘与主机接触面之间设计有定位止口，安装时可以快速完成同轴度找正，不需要反复调整位置就能保证支架的承托中心与锯切进给方向保持平行，减少安装调试的时间成本。法兰盘中心伸出的导向轴与前端承托模块的滑套配合，两者之间采用间隙配合，既可以保证前端承托模块在一定范围内沿轴向调整位置，适配不同长度工件的支撑需求，又不会出现径向晃动影响支撑精度。

　　从安装边界来看，整个支架组装完成后，最大径向尺寸不超过法兰盘的外径，轴向总长度可以根据工件支撑需求在一定范围内调整，安装时不需要对冷锯主机的原有结构进行改动，直接利用主机上预留的安装螺孔就能完成固定，适配多数常规型号的立式冷锯设备。设计过程中充分考虑了作业现场的维护需求，所有活动连接的部位都设计了注油孔，可以定期加注润滑脂减少磨损，易损的压块接触面采用可拆卸的镶块结构，长期使用出现磨损后只需要更换镶块就能恢复定位精度，不需要整体更换支架部件，降低了后期的维护成本。

　　支架的整体受力路径经过优化，切削过程中产生的振动会通过承托模块传递到后端法兰盘，再分散到冷锯主机的床身结构上，不会在支架局部形成应力集中，所有转角位置都做了圆角过渡处理，避免应力集中导致的部件开裂问题，适合长时间连续作业的生产场景。在实际选型适配时，需要确认冷锯主机安装面的螺孔分布尺寸与支架法兰盘的安装孔位匹配，同时根据日常加工的工件最大直径调整前端承托面的开口范围，保证工件可以顺利放入定位位置，不会出现干涉问题。这套支架的结构没有采用复杂的传动部件，整体可靠性高，日常使用中只需要定期检查连接螺栓的紧固状态、活动部位的润滑情况就能长期稳定运行，相比复杂的液压支撑结构，故障率更低，维护难度更小，适合中小型五金加工、型材下料车间的冷锯设备配套使用。
