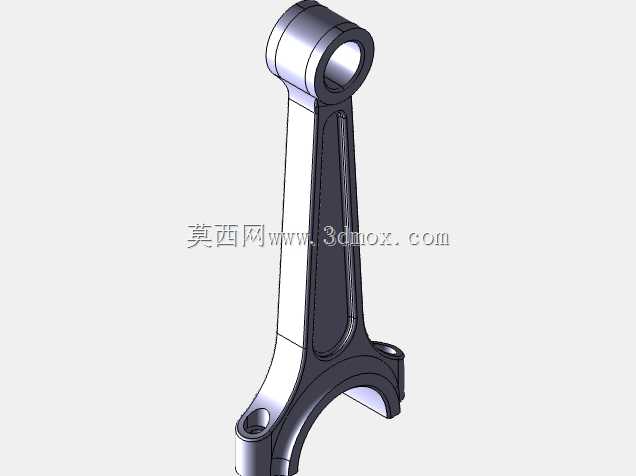

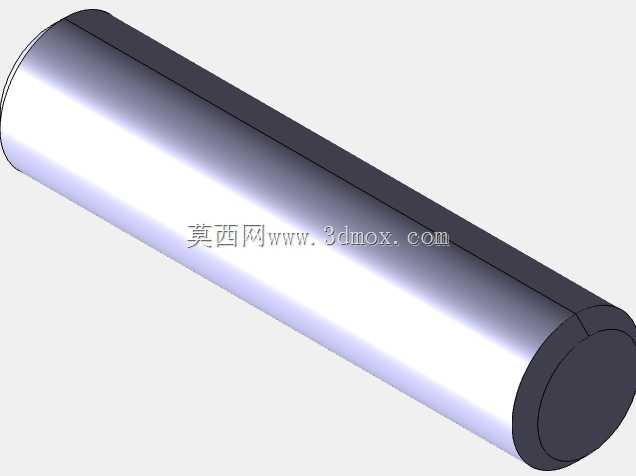

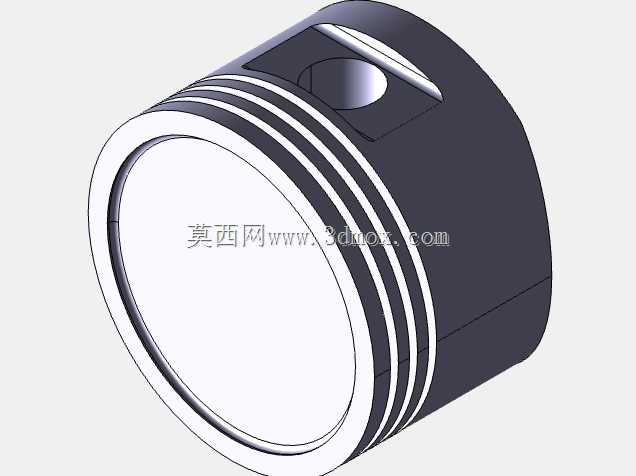

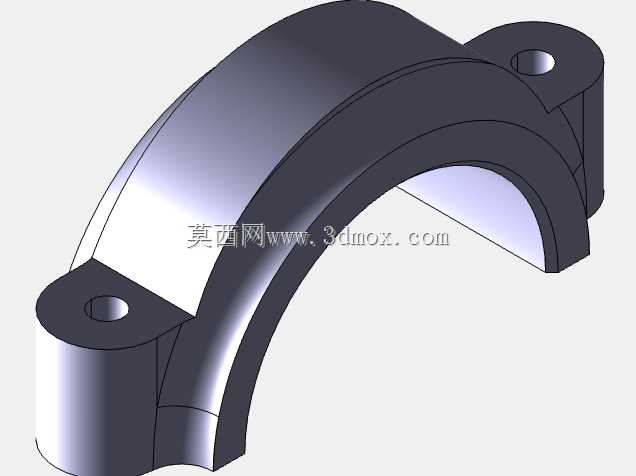

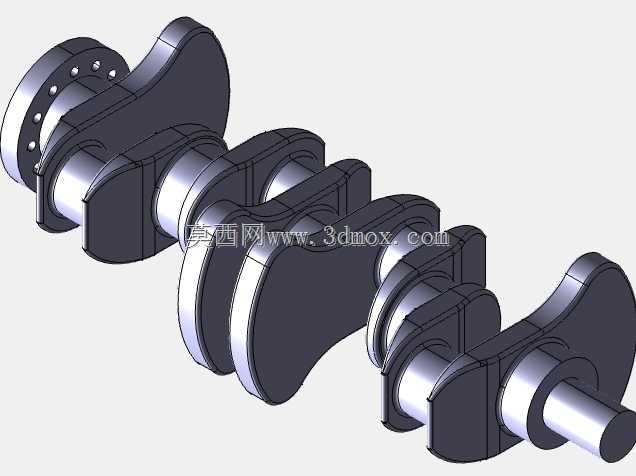

作为内燃机核心传动构件,连杆的作用是承接活塞销传递来的燃气爆发压力,将活塞的往复直线运动转化为曲轴的旋转扭矩,最终向外输出动力,其结构可靠性直接决定整机的运行寿命与动力输出稳定性。日常做这类构件建模时,首先要明确的是安装边界约束:连杆小头端通过活塞销与活塞内部的销座配合,这一部位的衬套安装孔同轴度、孔壁表面粗糙度都有严格要求,建模时需要预留出衬套压装的过盈量空间,同时要考虑活塞销在工作过程中的浮动润滑需求,在小头端面预留对应的润滑油道开孔位置,避免后续装配出现干涉。连杆大头端采用剖分式结构,与曲轴的连杆轴颈配合,剖分面的定位结构、螺栓孔的位置度是建模时的重点,要保证连杆盖与杆身装配后,大头孔的圆度、圆柱度满足轴瓦安装要求,避免轴瓦工作时出现偏磨、烧瓦的故障。

从结构设计思路来看,杆身采用工字形截面是兼顾轻量化与结构强度的最优选择,这类截面在相同截面积下拥有更大的截面惯性矩,能够有效承受做功行程的冲击载荷,同时降低往复运动质量,减少曲轴运转时的惯性力负载。建模过程中需要在杆身与大小头的过渡位置设计足够大的圆弧过渡,避免应力集中导致的疲劳断裂,这也是实际工程中连杆失效的高发区域,很多早期断裂故障都源于过渡圆角设计过小,应力循环次数达到阈值后出现裂纹扩展。

这类构件的应用场景覆盖了车用汽油机、柴油机,以及小型通用动力机械、工程机械动力单元,不同应用场景下的连杆载荷特性存在差异:高转速汽油机的连杆更侧重轻量化设计,降低往复惯性力,因此杆身截面会做的相对纤细,材料多选用高强度调质合金钢;大扭矩柴油机的连杆则更侧重结构刚度,杆身截面更厚实,大头端的连接螺栓规格也更大,能够承受更高的爆发压力冲击。建模时需要根据匹配的动力类型调整大小头的中心距参数,这一尺寸直接决定发动机的冲程大小,进而影响整机的排量与输出扭矩特性,中心距的公差需要控制在极小的范围内,否则会导致发动机压缩比出现偏差,影响燃烧效率。

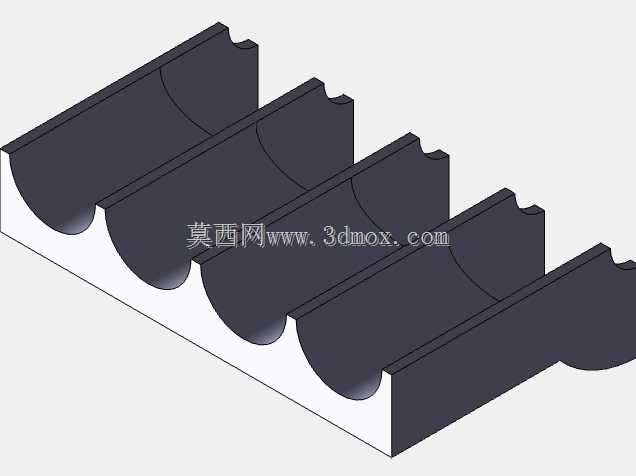

在安装匹配层面,需要注意连杆大头的侧向宽度必须小于曲轴箱的连杆运动通道宽度,避免曲轴旋转时连杆与缸体、曲轴平衡块出现运动干涉;小头端的宽度也要匹配活塞销座的开档尺寸,保证活塞销装配后连杆有合适的侧向活动间隙,避免工作时出现卡滞。此外,连杆的质量分组也是设计时需要考虑的细节,同一台发动机装配的连杆质量差需要控制在很小的范围内,否则会导致发动机运转时出现异常振动,因此建模时可以预留出质量调节的工艺凸台位置,方便后续生产时做动平衡调整。

从结构功能特性来看,连杆在工作过程中需要同时承受拉伸、压缩、弯曲交变载荷,做功行程时燃气压力推动活塞向下,连杆承受巨大的压缩载荷;排气行程终了、进气行程开始时,活塞运动方向换向,连杆又要承受往复惯性力带来的拉伸载荷,同时曲轴旋转时的离心力还会让连杆承受弯曲载荷,因此建模时的结构圆角、壁厚分布都要经过受力校核,保证在交变载荷下的疲劳强度满足设计寿命要求。油道的设计也不能忽略,从连杆大头轴瓦位置引出的润滑油道要贯通到小头衬套位置,为活塞销提供持续的压力润滑,避免干摩擦导致的衬套烧蚀、活塞销抱死故障。
