齿轮连杆组合式螺旋轨迹描画机构

这套齿轮连杆组合的轨迹描画机构，核心功能是通过定轴齿轮组与铰接连杆的配合运动，输出特定的螺旋类摆线轨迹，常被应用在教学演示、工艺划线、特殊轨迹进给工位的原理验证环节。在职业院校的机械原理课堂上，这类机构可以直观展示外啮合齿轮的定传动比特性，以及连杆铰接点随齿轮公转、自转叠加后的复合运动轨迹，帮助学生理解行星轮系衍生机构的运动逻辑；在小型工艺加工设备中，该机构可替换划线笔为刻刀、涂胶头，完成特定螺旋纹路的加工或涂覆作业，相比数控轴联动实现同等轨迹，纯机械结构的成本更低，抗干扰能力更强，适合在高粉尘、强电磁干扰的车间工位长期运行。

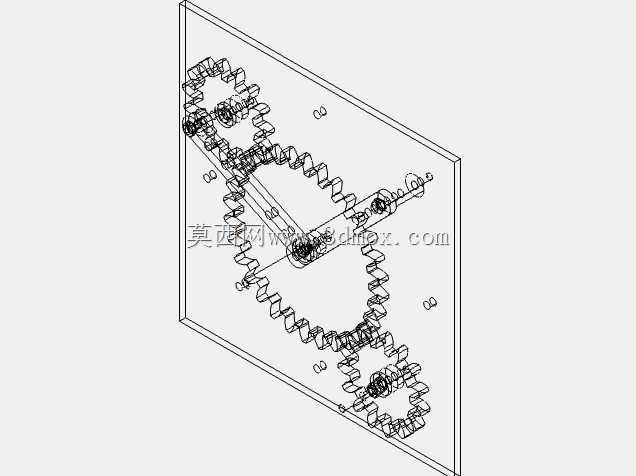

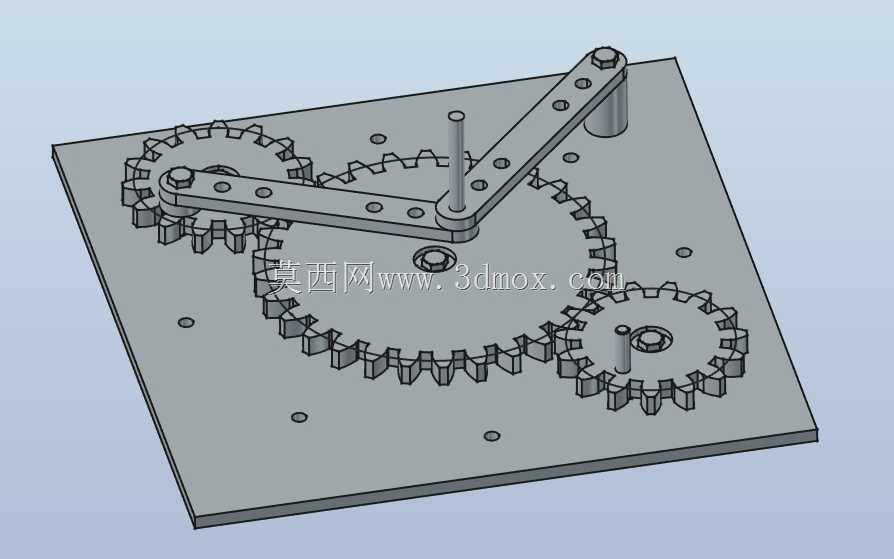

从结构设计逻辑来看，整套机构以一块平整的安装基板作为承载基准，基板上预先加工了对应各齿轮转轴的定位孔、安装沉孔，所有孔位的位置度公差控制在0.02mm以内，保证齿轮啮合时的侧隙均匀，避免运动卡滞。核心传动部分包含三个不同齿数的外啮合圆柱直齿轮，中心位置的大齿轮作为主传动轮，两侧分别与两个小齿轮保持常啮合，传动比根据目标轨迹的螺距、圈数参数匹配设计，确保连杆运动时输出的轨迹连续无拐点。连接各齿轮转轴的是两根铰接式连杆，连杆上的铰接孔采用间隙配合设计，配合面做了去毛刺、抛光处理，铰接轴选用耐磨的淬火钢材，减少长期往复转动带来的磨损量，延长机构的无维护运行周期。

安装边界方面，整套机构的基板采用矩形平板结构，四个边角位置预留了通用安装孔，可以直接固定在标准铝型材工作台架上，也可以通过转接板适配不同的设备安装面；机构的整体高度控制在较低范围，运动部件的最高点距离基板表面的尺寸经过优化，不会与周边的防护外壳、送料结构产生运动干涉。设计过程中特意将所有齿轮的分度圆、连杆的铰接中心距做了参数化关联，调整任意一个齿轮的齿数、连杆上铰接点的位置，就能快速生成不同曲率、不同螺距的螺旋轨迹，不需要重新搭建整体装配结构，大幅提升了机构改型的效率。

实际运行时，动力从中心大齿轮的转轴输入，也可以根据安装空间选择从任意一个侧边小齿轮输入，动力输入后齿轮组保持定传动比转动，铰接在齿轮转轴上的连杆会随着齿轮的转动做平面复合运动，连杆末端的描画笔接触下方的纸面或者工件表面，就能绘制出连续的螺旋摆线轨迹。为了保证描画过程中笔触压力稳定，末端笔夹位置设计了简易的弹性缓冲结构，避免接触面不平整时出现断痕或者笔尖损坏的问题。齿轮的齿形采用标准渐开线设计，啮合重合度大于1.2，传动过程平稳无冲击，即使在较高的输入转速下，连杆的运动也能保持顺畅，输出的轨迹不会出现抖振偏移。

在结构细节处理上，所有转轴的端部都采用轴用挡圈做轴向限位，防止齿轮、连杆在转动过程中出现轴向窜动；基板表面做了发黑防锈处理，齿轮和连杆零件采用常规45号钢加工，兼顾结构强度和加工成本，对于演示类的轻量化应用场景，也可以将连杆、齿轮替换为工程塑料材质，进一步降低整体重量，减少运动惯性带来的冲击。整套机构没有复杂的电控元件，纯机械结构的可靠性极高，日常维护只需要定期在齿轮啮合面、铰接位置添加少量润滑脂，就能保证长期稳定运行，非常适合作为基础机械原理的教学具，或是专用设备上的纯机械轨迹生成单元使用。
