JGY370-M6直流蜗轮蜗杆减速驱动电机

这款带M6丝杆输出的蜗轮蜗杆减速电机，在小型自动化执行场景里的适配性非常突出，日常做小型设备改型、非标工装设计时经常会用到这类驱动单元，核心是把直流电机的高转速通过蜗轮蜗杆副降下来，同时获得足够的输出扭矩，配合丝杆结构直接把旋转运动转化为直线伸缩动作，省掉了额外搭配丝杆传动副的装配环节，对紧凑空间的设备布局非常友好。

从实际应用场景来看，这类电机常出现在小型智能设备的直线执行位，比如小型升降机构的推拉驱动、自动阀门的开度调节、智能家居类产品的伸缩动作执行、小型实验装置的位移微调结构里，因为本身是12/24V低压供电，适配常规的低压直流供电系统，不需要高压配电环节，在桌面级设备、便携类装置里的使用门槛很低。蜗轮蜗杆结构本身具备自锁特性，当电机停止供电时，输出端的丝杆不会因为轴向负载出现反向窜动，这一点在垂直升降类的应用里尤其重要，不需要额外加装刹车结构就能实现位置保持，能简化整体的结构设计，减少配套零件的数量。

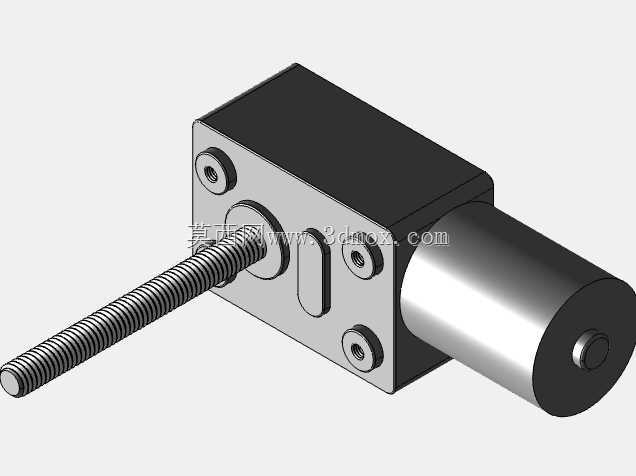

从设计思路上看，这款电机采用了分体式的布局，直流驱动电机部分横向布置在减速箱侧方，和蜗轮输出轴形成90度的垂直传动夹角，这种布局能有效压缩轴向的安装长度，对比同轴减速的电机结构，在输出轴方向的尺寸更短，适合安装空间在轴向受限、侧向有预留空间的设备里。减速箱采用金属壳体封装，蜗轮蜗杆副内置在箱体内，装配时四个安装孔位分布在减速箱的方形端面上，孔位的位置度公差控制适配常规的安装板定位，安装时只需要在安装板上加工对应位置的过孔，用螺丝就能完成固定，不需要额外设计复杂的定位结构。输出端的M6丝杆直接和蜗轮输出轴同轴固定，丝杆的螺纹规格是标准M6公制粗牙，选型配套丝杆螺母的时候可以直接选用标准件，不需要定制特殊规格的传动螺母，能降低配套零件的采购成本和加工周期。

实际选型时需要注意安装边界的尺寸核对，减速箱的方形壳体端面是主要的安装基准面，安装时要保证安装板和端面贴合平整，避免出现安装倾斜导致丝杆运转时出现别劲的情况，影响传动效率和使用寿命。丝杆的伸出长度要根据实际的行程需求预留足够的空间，同时要考虑极限位置的机械限位，避免电机运转到行程极限时出现堵转，烧坏驱动绕组。供电接线部分采用引线直接引出的方式，接线时要注意正负极对应的转向，匹配实际需要的伸缩方向，如果需要双向控制，搭配常规的H桥驱动模块就能实现正反转切换，控制逻辑简单，不需要复杂的驱动协议。

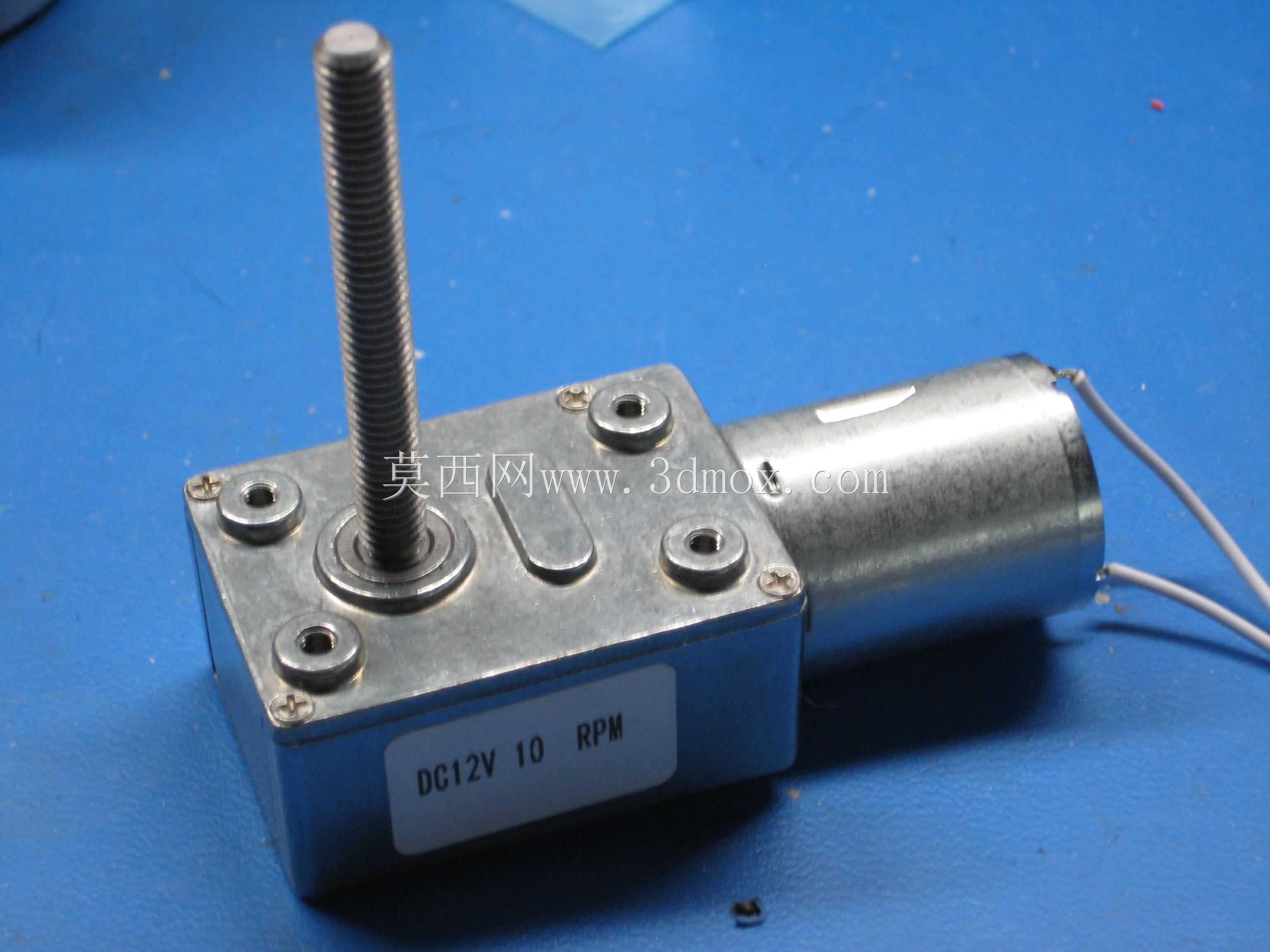

从传动特性来看，蜗轮蜗杆结构的减速比可以做的比较大，单级减速就能获得较低的输出转速，这款产品标注的10RPM输出转速，适合需要低速直线推拉的场景，运行时的噪音比直齿轮减速结构更低，因为蜗轮蜗杆是啮合传动更平稳，传动过程中的冲击更小，在对运行噪音有要求的民用类设备里适配性更好。金属材质的减速箱壳体除了提供结构支撑之外，还能起到散热的作用，电机长时间运行时产生的热量可以通过金属壳体传导到安装板上，提升持续运行的稳定性，避免过热导致的性能衰减。日常做结构设计时，如果需要小推力、低速的直线执行动作，不需要太大的负载能力，这类集成了丝杆输出的蜗轮蜗杆减速电机是非常合适的选型，不需要单独设计减速箱、搭配传动丝杆，能大幅缩短设计和装配的周期，减少整体结构的零件数量，提升设备的装配可靠性。
