七缸星型活塞动力机构剖面结构展示

在航空动力、小型通用航空飞行器、早期轻型螺旋桨飞机以及部分特种动力装备领域，星型活塞发动机凭借其紧凑的径向布局、优异的风冷散热条件、较短的整机轴向尺寸，长期占据着轻量化动力选型的重要位置。这套剖面结构的星型动力机构，将七个气缸沿中心曲轴箱周向均匀放射排布，完全复刻了传统星型发动机的经典构型，通过剖面剖切的呈现方式，把内部活塞、连杆、曲轴、气缸散热鳍片、燃烧室腔体的配合关系完整展露，对于结构设计从业者理解径向活塞动力的传动逻辑、运动干涉校验、散热结构设计有极强的参考价值。

从实际应用场景来看，这类星型构型的动力装置除了在轻型通航飞机上使用外，也常被改装用于小型竞速航模、特种无人动力平台、甚至部分复古定制摩托车的动力单元，其核心优势在于径向布置的气缸可以直接借助飞行或者行进过程中的迎面气流完成散热，不需要额外布置复杂的水冷管路、散热器、冷却液循环系统，大幅降低了动力系统的整体重量和故障点，对于自重控制要求严苛的低空飞行器来说，这种布局带来的减重收益是直列、V型缸布局很难比拟的。

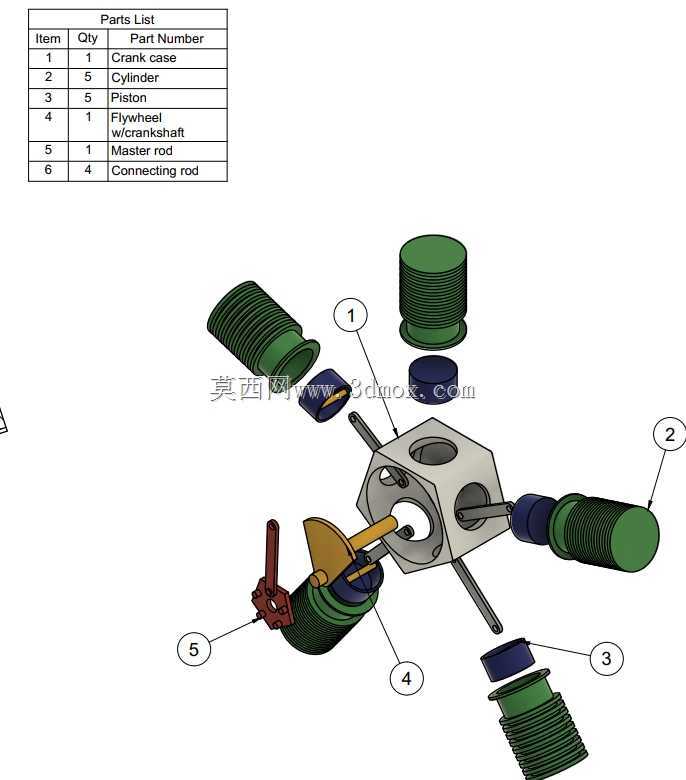

从功能特性上看，这套结构完整还原了星型发动机的动力传递路径：七个活塞分别布置在各自的气缸套内，通过铰接的连杆共同连接到中心曲轴的曲柄销上，当不同气缸按照预设的点火顺序依次完成进气、压缩、做功、排气冲程时，活塞的往复直线运动就会通过连杆转化为曲轴的旋转运动，最终向外输出扭矩。周向均匀排布的气缸让曲轴每旋转一周就可以获得多次做功冲程，相比同排量的直列发动机，动力输出的平顺性更好，曲轴的受力也更加均匀，不需要额外加装大质量的平衡轴来抵消一阶二阶振动，进一步压缩了整机的重量和轴向长度。

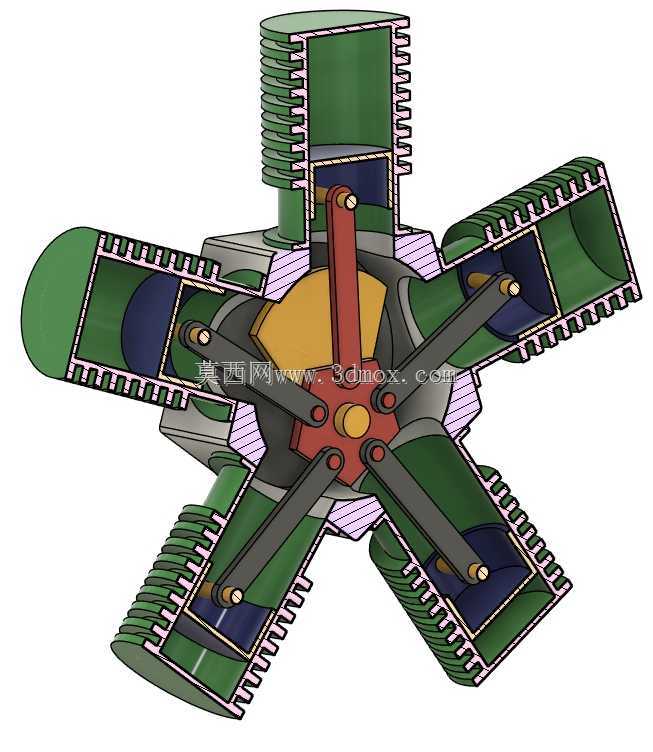

在设计思路上，这套结构首先考虑的是径向布局的空间利用率，七个气缸以等夹角沿中心曲轴箱放射布置，每个气缸的轴线都交汇于曲轴的回转中心，确保所有连杆的运动平面都通过曲柄销的回转轴线，避免出现附加的侧向力矩加剧活塞和缸壁的磨损。气缸外壁设计了密集的环形散热鳍片，鳍片的厚度、间距都按照风冷散热的需求做了匹配，在保证足够散热面积的同时，不会因为鳍片过密导致气流流通阻力过大，影响高速行进下的散热效率。剖面结构特意保留了气缸壁、活塞环、连杆铰接点、曲轴轴承位的细节，能够直观看到活塞在上止点、下止点位置时和燃烧室、曲轴箱的相对位置关系，方便建模学习者校验运动行程内的干涉情况。

从安装边界和尺寸逻辑来看，这类星型发动机的安装接口通常布置在中心曲轴箱的后端，也就是动力输出轴的对侧，安装面的定位止口需要和被驱动设备的输入端同轴度控制在0.05mm以内，避免因为安装偏心导致曲轴运转时出现附加载荷，加速轴承磨损。整机的径向尺寸由气缸的长度和冲程决定，轴向尺寸仅需要覆盖曲轴箱、曲轴支撑轴承、动力输出法兰的厚度，相比同排量的直列六缸发动机，轴向长度可以缩短60%以上，非常适合安装在机头位置直接驱动螺旋桨，不需要额外布置长传动半轴，进一步简化了传动结构。在做配套安装设计时，需要注意在气缸外围预留足够的气流流通空间，不能在散热鳍片的迎风面布置遮挡构件，否则会大幅降低风冷效率，导致气缸过热出现拉缸故障。另外，由于星型发动机的排气总管通常布置在气缸组的下侧，安装时需要预留排气管道的布置空间，避免排气高温烘烤周边的线缆、结构件。

对于三维建模从业者来说，这套结构的建模难点在于周向均布的气缸和连杆的运动配合校验，需要先确定曲轴的偏心距、活塞的冲程长度、连杆的中心距，再通过参数化建模的方式完成单个气缸组件的设计，最后沿中心轴线做周向阵列，阵列过程中要注意每个连杆和曲柄销的铰接配合关系，不能出现阵列后连杆铰接点错位的问题。同时，散热鳍片的建模需要兼顾细节还原和模型轻量化，不需要把鳍片的倒角、拔模斜度做过度细化，避免整体模型面数过高影响后续的装配、运动仿真操作。在做运动仿真时，可以给曲轴添加旋转驱动，直观观察七个活塞依次往复运动的过程，验证不同曲轴转角下活塞和缸壁、连杆和曲轴箱之间是否存在运动干涉，确保设计的结构能够顺畅运转。
