65毫米圆形法兰式高音扬声器结构设计

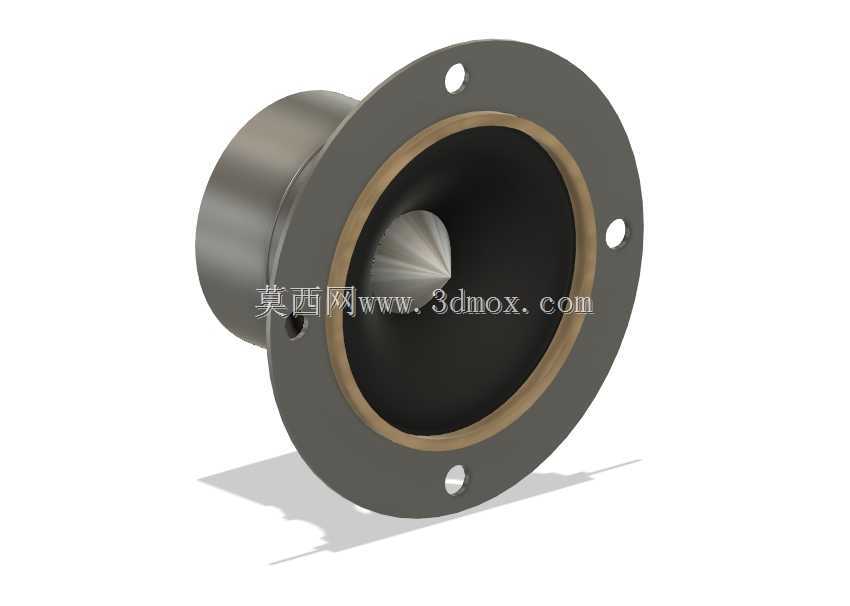

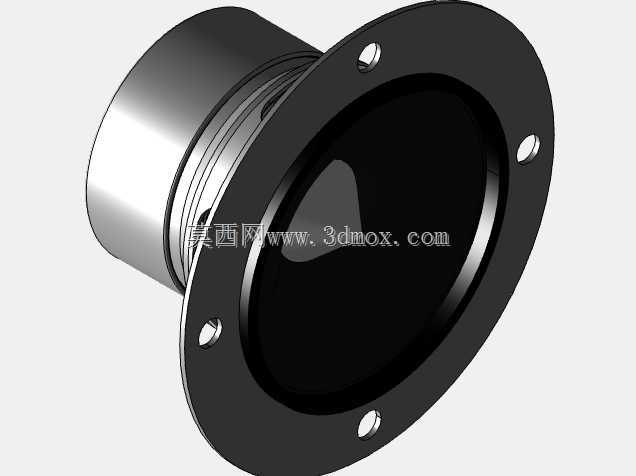

　　这款65毫米规格的高音发声单元，是民用及专业音频设备里的核心高频重放部件，日常在桌面HiFi音箱、专业舞台监听音箱、车载音响改装、家庭影院环绕声系统中都能见到它的应用场景，主要负责重放2kHz以上的高频音频信号，弥补中低音单元高频响应不足的问题，提升整套音响系统的声音解析力与细节还原度。从结构设计来看，该单元采用圆形三孔法兰安装形式，法兰盘外径对应标称的65毫米尺寸，三个安装孔沿法兰圆周均匀分布，安装孔位设计兼顾了不同厚度箱体的安装适配性，安装时可通过M3或者M4规格的螺丝直接固定在音箱面板的预留开孔上，法兰盘与箱体接触的位置预留了密封胶圈的安装槽位，安装后可避免箱体内部的声短路问题，保证高频声波的辐射效率。

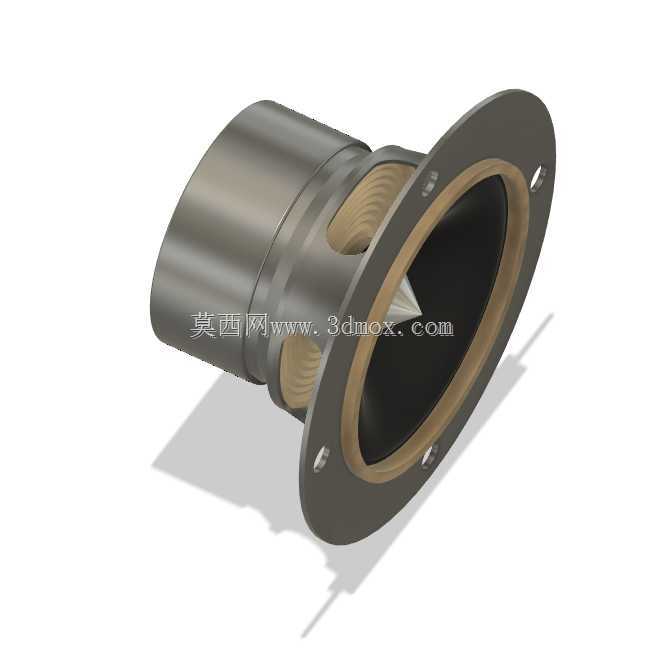

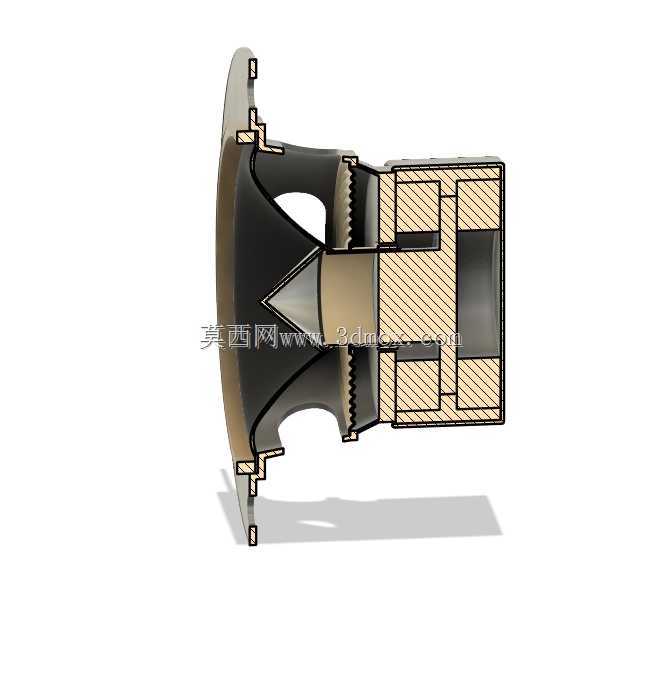

　　单元的磁路部分采用后置式柱状结构，磁钢部分的外径小于法兰盘直径，安装时可直接嵌入箱体内部的预留空腔，不会占用过多的箱体内部容积，对于小体积的卫星箱或者紧凑型书架箱来说，这种结构的空间适配性更强，不需要为磁路部分额外设计避让空间。振膜部分采用锥形复合材质设计，中心位置设置了相位锥结构，这个相位锥的作用是修正高频声波的扩散角度，减少振膜不同位置发出的声波在轴向位置的相位差，改善高频的离轴响应，让不同聆听位置的用户都能获得相对一致的高频听感，同时相位锥还能起到分割振动抑制的作用，减少振膜在超高频段的分割失真，提升高频重放的上限。

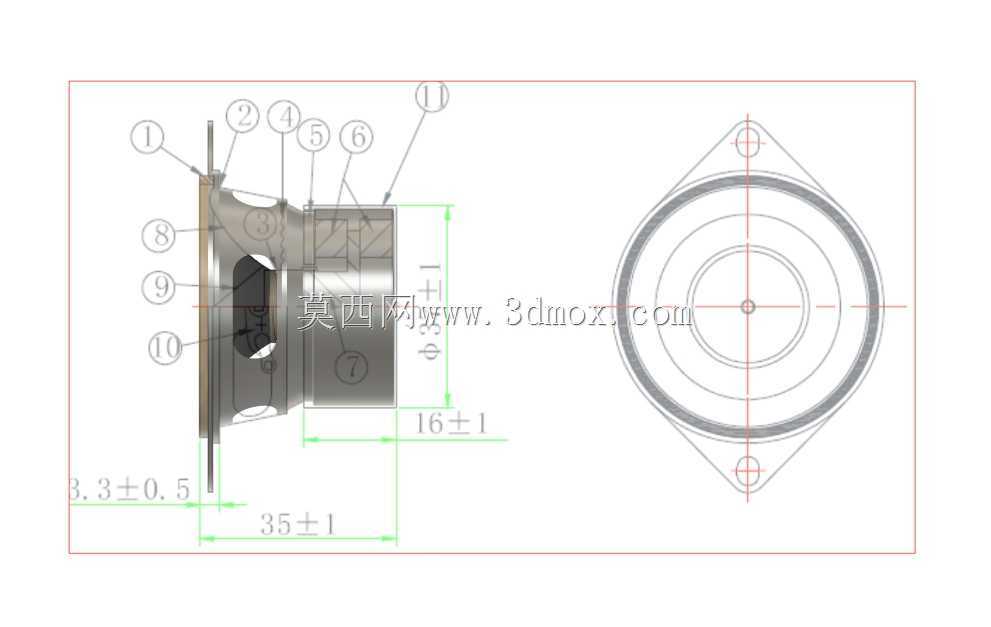

　　从设计思路上，这款高音单元没有采用外露式的球顶结构，而是采用了带浅号角的锥盆结构，这种结构的优势在于高频的辐射效率更高，相同输入功率下的声压级更大，同时锥盆周围的悬边采用了耐疲劳的复合材质，长时间大功率工作下也不容易出现悬边变形或者老化开裂的问题，单元的整体装配公差控制在0.1毫米以内，法兰盘的平面度误差不超过0.05毫米，安装后可以和音箱面板紧密贴合，避免出现安装缝隙导致的声波衍射问题。

　　在实际选型应用中，这款高音单元的分频点建议设置在2.5kHz-3kHz之间，和常见的4英寸、5英寸中低音单元搭配时，可以获得比较平滑的频响衔接，不需要设计过于复杂的分频补偿电路，对于入门级的音箱DIY爱好者或者小型音频设备厂商来说，这种结构的高音单元装配难度低，适配性强，不需要额外定制特殊的安装结构就能快速集成到现有产品的设计中。单元的接线端子设置在磁路后端，采用插片式接线结构，接线时可以直接插入对应的接插件，不需要焊接，提升了生产装配的效率，同时端子的位置做了防呆设计，正负极标识清晰，避免装配时出现正负极接反导致的相位错误。从安装边界来看，箱体面板的预留开孔直径需要控制在46-48毫米之间，法兰盘的沉台深度需要预留2毫米左右，保证法兰盘安装后和面板表面齐平，不会出现凸起或者凹陷，减少声波在面板位置的衍射干扰，磁路部分伸入箱体内部的长度约为32毫米，设计箱体内部结构时需要在对应位置预留足够的空间，避免磁路部分和箱体内的分频器、吸音棉或者加强筋产生干涉。
