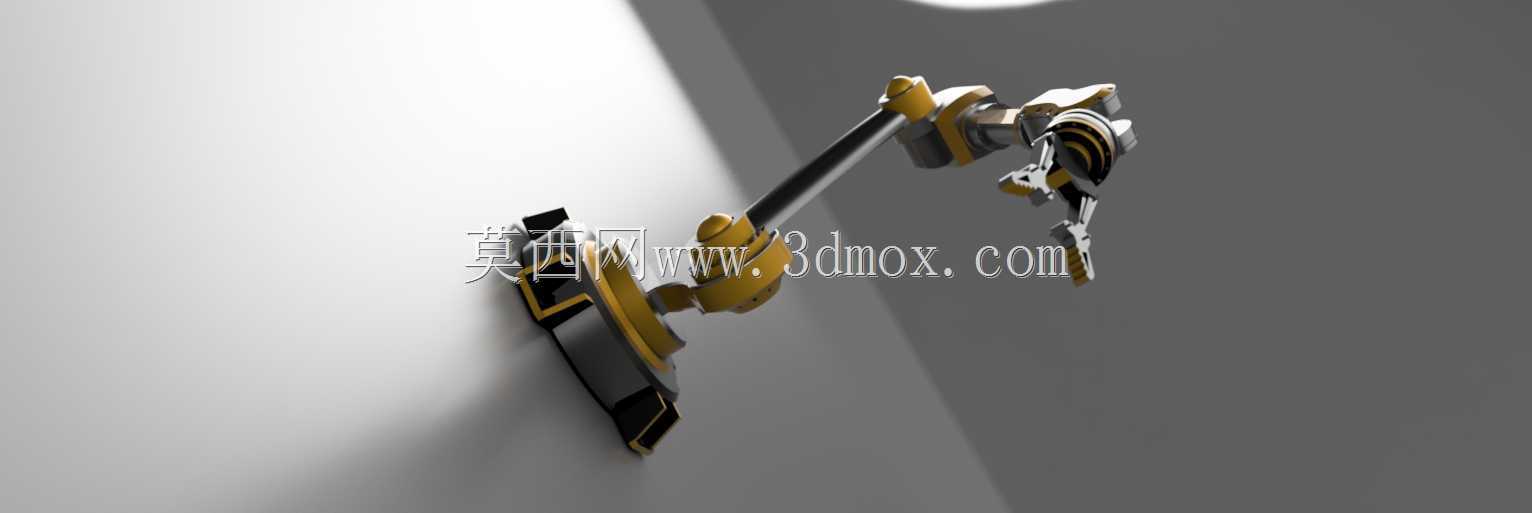

这款多关节机械臂的结构设计,首先围绕工业现场的实际作业边界展开,在常规流水线工位的安装场景下,底座采用方形法兰式固定结构,安装孔位适配常见的铝型材工作台与钢制工装台,固定后底座占用的安装面尺寸控制在小范围区间,不会过度挤占工位周边的物料摆放、人员操作空间,底座内置的旋转关节可实现整周360度回转,覆盖工位周边环形作业范围,满足单工位多工序流转的作业需求。大臂与小臂的长度配比经过反复校核,在完全伸展状态下可覆盖半径800毫米左右的作业区间,收回时整体结构的回转半径不足300毫米,能够在紧凑的工位布局内完成伸缩动作,不会与周边的防护栏、输送线、料架发生结构干涉。
六个关节的排布采用串联式结构,从底座回转关节开始,依次设置大臂俯仰关节、小臂俯仰关节、小臂回转关节、腕部俯仰关节、末端回转关节,每个关节的转动角度范围都结合实际作业需求做了限位设计,避免运动过程中出现管线缠绕、结构死点的问题,比如腕部的两个正交摆动关节,可实现末端执行器在作业空间内任意角度姿态调整,不管是水平取放物料、倾斜角度装配,还是垂直方向的压合作业,都能调整到合适的作业角度。从应用场景来看,这类机械臂可适配3C电子行业的小零件装配、轻工行业的物料分拣、实验室场景的样品转运、小型加工单元的上下料作业,针对不同的作业需求,末端法兰预留了标准安装接口,可快速更换夹爪、吸盘、小型焊枪、涂胶头等不同执行部件,不需要对臂体结构做额外改造。
设计过程中对臂体的受力做了针对性优化,大臂与小臂的壳体采用变截面结构,在关节连接位置做了加厚加强处理,臂身中间区域做了轻量化挖槽,在保证整体结构刚性、满足额定负载下形变量控制要求的前提下,尽可能降低臂体自身重量,减少关节驱动的负载余量,提升运动过程的响应速度。关节内部的走线采用中空式设计,所有动力线、信号线都从臂体内部的空腔穿过,外部没有裸露的拖链与管线,既避免了运动过程中管线与周边设备剐蹭,也让整体外观更加简洁,减少日常维护中管线整理的工作量。关节连接位置的密封结构做了适配设计,可满足常规工业车间的防尘要求,避免车间内的金属碎屑、浮尘进入关节轴承位置,延长结构的维护周期。
在运动逻辑的适配性上,每个关节的转动副都预留了编码器安装位与驱动电机的安装接口,可适配不同功率的伺服驱动组件,设计阶段就做了动平衡校核,在常规运动速度下不会出现明显的结构抖动,保证末端作业的位置精度。针对安装调试的需求,底座与大臂、大臂与小臂的连接位置都设置了定位销孔,装配时可通过定位销快速确定关节的初始零位,减少现场调试的校准工作量,臂体上的所有连接紧固件都采用标准规格,日常维护更换时不需要定制特殊配件。从作业精度的保障来看,关节轴承的安装位做了同轴度公差约束,装配后关节转动的径向跳动量控制在极小范围内,避免长期运行后出现关节间隙过大、末端定位精度下降的问题。整体结构的重心在完全收缩状态下落在底座安装面的中心区域,固定后不会出现偏载倾覆的风险,即使在最大伸展位置、额定负载状态下,底座的固定受力也在常规膨胀螺栓的承载范围内,不需要额外做配重或者地基加固,适配大多数现有工业工位的改造需求,不需要对原有工位布局做大规模调整即可完成安装部署。
