汽车发动机EV14XS燃油喷射器结构设计

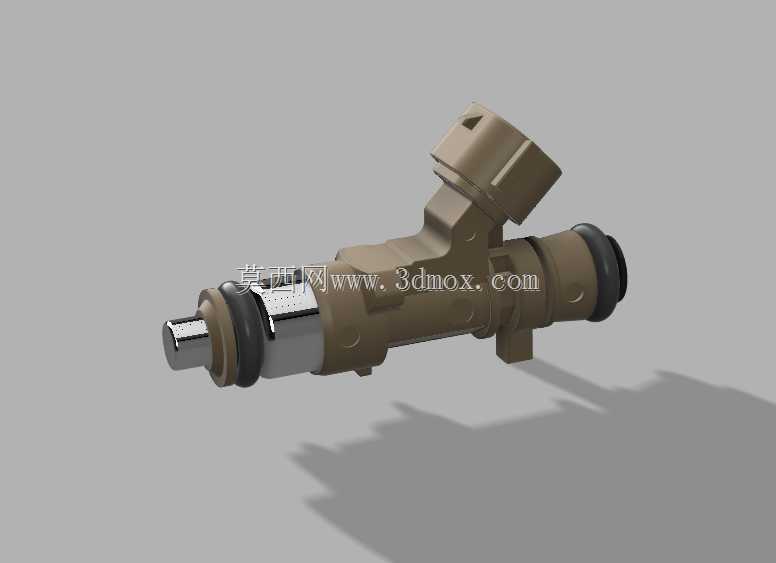

在车用内燃机燃油供给系统的开发与匹配工作中，燃油喷射器的结构合理性直接决定了空燃比控制精度、燃油雾化效果，最终影响发动机的动力输出、排放水平与燃油经济性。这款EV14XS型燃油喷射器，是当前小排量自然吸气与涡轮增压汽油机上应用广泛的多点电喷部件，其三维结构完整还原了量产件的所有装配特征，可直接用于发动机进气系统建模、燃油系统匹配仿真、维修拆装教学等场景。

从实际装车场景来看，这类侧装式喷油器主要布置在发动机进气歧管的进气道侧方，安装轴线与进气道气流方向呈特定夹角，确保喷出的燃油雾束能精准对准进气门背面，在进气门开启时随气流进入气缸，避免燃油附着在歧管壁面形成油膜，造成空燃比控制滞后。不同于缸内直喷喷油器需要承受缸内高温高压的工作环境，这类进气道喷射的喷油器工作环境温度相对可控，但对喷油量的一致性、动态响应速度有极高要求，每循环的喷油量偏差需要控制在极小范围内，才能保证各缸工作均匀性，避免出现怠速抖动、加速无力等问题。

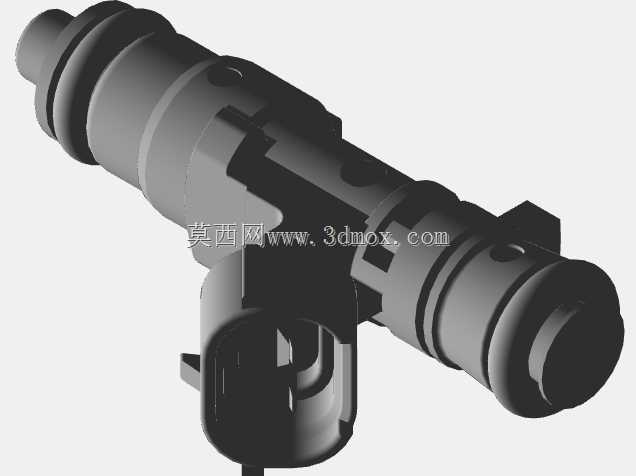

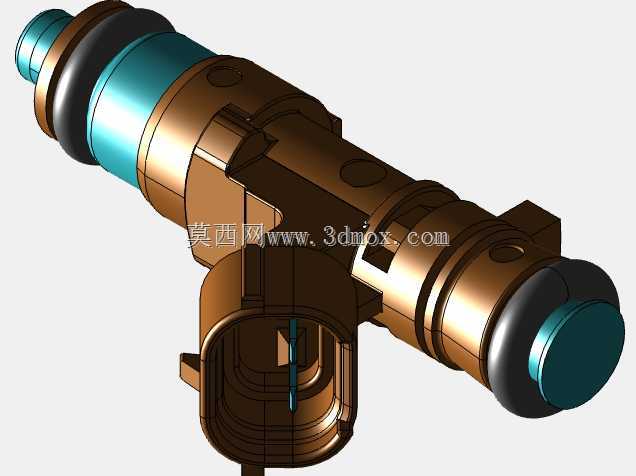

从功能特性来看，该喷油器采用顶部进油、侧方电气接插的结构布局，进油端通过燃油导轨的卡扣结构固定，与燃油导轨的油道直接连通，持续承受燃油供给系统的恒定油压，油压波动会直接影响喷油量精度，因此喷油器进油端的密封结构设计尤为关键。模型中还原的两道O型密封圈，分别承担进油端与燃油导轨、喷油端与进气歧管安装座的密封作用，材质为耐燃油腐蚀的氟橡胶，装配时的压缩量有严格的设计要求，压缩量过小会出现燃油泄漏或真空漏气，压缩量过大则会导致装配阻力过大，甚至压损密封圈造成密封失效。

设计思路上，这款喷油器的整体结构围绕快速响应、精准计量、可靠密封三个核心目标展开。中部的阀体组件是核心功能区，内部包含电磁线圈、衔铁、阀针、喷孔板等精密零件，当ECU发出喷油驱动信号时，电磁线圈产生电磁吸力克服弹簧预紧力吸起衔铁，带动阀针离开密封座，高压燃油从前端的精密喷孔喷出，形成雾化良好的油雾；当驱动信号切断时，弹簧力推动阀针快速落座，切断燃油供给。模型中还原的喷孔板采用多孔结构设计，喷孔的直径、数量、喷射角度都经过严格的流场仿真优化，确保燃油雾化粒径均匀，雾束形态匹配进气道的气流运动特性，避免燃油湿壁。

从安装边界尺寸来看，这款喷油器的整体长度、最大外径、接插件位置、密封圈槽尺寸都严格遵循量产件的装配公差要求，安装时两个密封圈的安装间距与进气歧管、燃油导轨的安装座间距完全匹配，侧方的电气接插件采用标准的汽车防水接插结构，接插方向与喷油器本体的夹角设计充分考虑了发动机舱的线束布置空间，避免装配时与周边的进气歧管、线束、水管等部件发生干涉。喷油器前端的密封座伸入进气歧管的深度也有明确设计要求，过深会干扰进气气流，过浅则会导致密封不足，同时影响油束的喷射落点。

在实际的三维建模工作中，这类精密汽车零部件的模型还原需要重点关注几个关键特征：一是各密封槽的尺寸公差，这直接关系到后续装配仿真的准确性；二是喷孔的位置与角度，这是燃油喷雾仿真的核心输入参数；三是接插件的外形与定位特征，确保线束布置时不会出现装配干涉；四是喷油器本体上的定位凸点结构，该结构用于与燃油导轨、进气歧管的安装槽配合，确保喷油器的安装角度准确，不会出现周向转动导致油束偏离设计位置。很多工程师在建模时容易忽略这些细小的定位特征，导致后续装配仿真时出现角度偏差，直接影响整个进气系统的仿真结果准确性。

从维修替换的场景来看，这类喷油器的结构通用性较强，同系列不同流量规格的喷油器安装尺寸基本一致，仅通过喷孔直径、阀针升程的调整来匹配不同排量发动机的喷油量需求，因此在做发动机改装、动力升级的建模工作时，也可以基于该模型调整核心参数，快速生成对应规格的喷油器模型，无需重新搭建整体结构，大幅提升建模效率。同时，该模型的细节还原度足够支撑拆装动画制作、维修培训课件开发等工作，所有零件的装配关系都与实物一致，可直接用于爆炸图生成、装配流程演示等场景。
