英标两插电源线连接组件结构设计

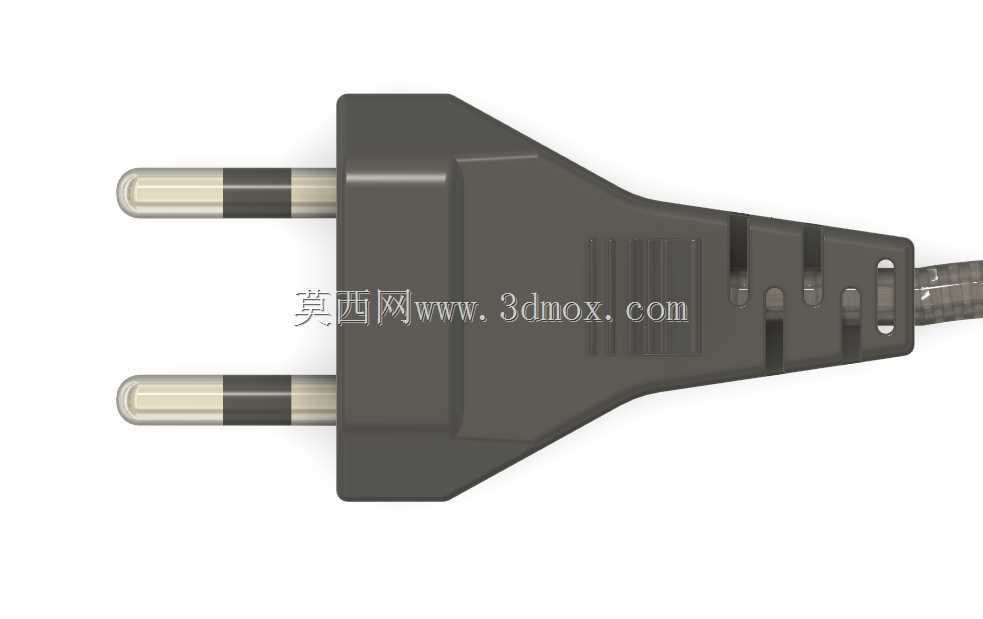

　　日常电气设备的取电连接环节，这类两芯插头组件是低压民用供电场景里覆盖范围极广的基础连接件，从桌面小型家电、便携式电子设备到室内照明配套供电，都需要依靠这类接插件完成市电端与设备端的电流导通，设计阶段需要兼顾插拔手感、连接可靠性、线缆抗弯折性能与绝缘防护等级，不能只做外观曲面的复刻。做这个结构的三维建模时，最先要明确的是插片的安装边界，插片作为直接和插座铜套接触的导电部件，伸出绝缘本体的长度、片厚、两个插片的中心距都要匹配对应标准插座的插孔尺寸，插片根部要做防退结构，和注塑的绝缘本体结合时不能出现松动，避免多次插拔后插片移位导致接触不良甚至带电体外露的风险。

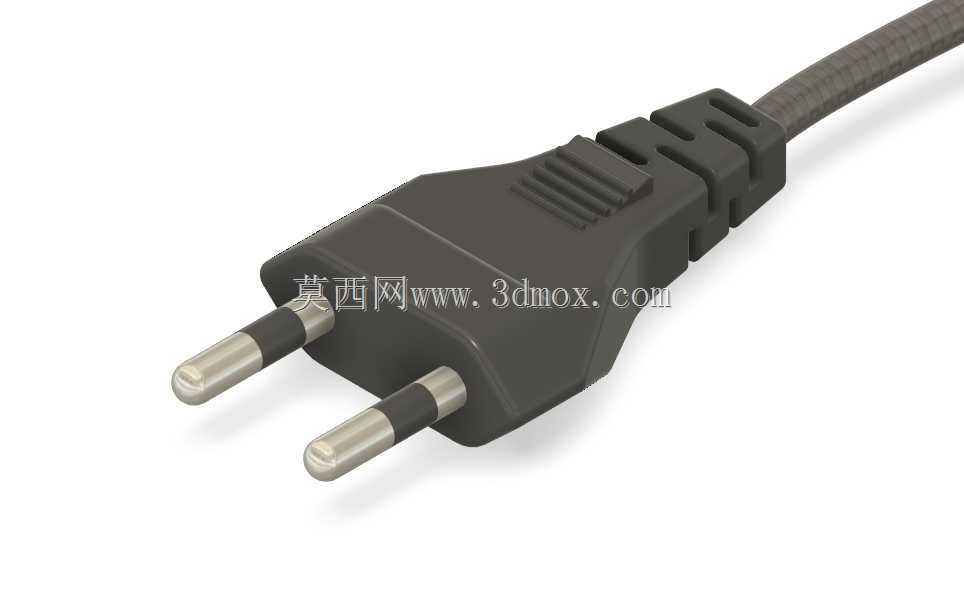

　　插片尾部和线缆铜芯的压接区域要预留足够的压接长度，压接位置要完全包裹在绝缘本体内部，不能让压接点暴露在插头外壳外侧，防止使用过程中出现氧化、松脱的问题。绝缘本体的外形设计要贴合人手插拔的施力习惯，本体两侧做轻微的内凹弧面，插拔时手指能有稳定的施力点，不会因为表面过于光滑导致插拔打滑，本体边缘全部做R角过渡，不能出现尖锐的棱角，避免日常使用时划伤手部。线缆和插头本体衔接的位置是整个组件最容易出现疲劳损坏的部位，日常使用中线缆会频繁被弯折、拉扯，所以这个位置要做加长的应力释放锥套，锥套从插头本体出线位置开始逐渐收窄到和线缆外径匹配，锥套的长度要覆盖线缆弯折的主要受力区间，把弯折应力分散到更长的线缆段上，避免线缆在出线根部因为应力集中出现线皮破裂、内部铜芯折断的问题。

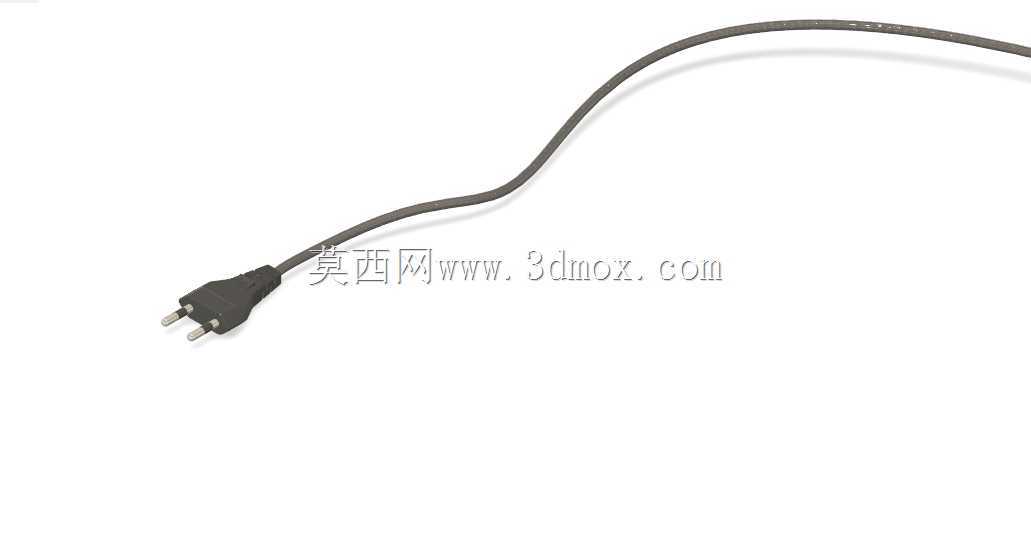

　　线缆本身的建模要还原实际使用的弯曲形态，不能做成完全僵直的直线，要模拟自然垂放的弯曲弧度，线缆外径和内部芯线的尺寸要匹配额定载流的要求，两芯分别对应火线和零线，芯线外部的绝缘层要做分色区分，外层护套的厚度要满足耐磨、抗老化的使用要求。整个插头的绝缘外壳要满足爬电距离和电气间隙的要求，两个插片在本体内部的部分要保持足够的绝缘间隔，内部的筋位结构要把两个导电部件完全隔开，避免出现内部击穿短路的风险。建模过程中要注意各部件的装配关系，插片和本体之间是注塑嵌合的配合，线缆和尾部应力锥套之间是过盈抱紧的配合，所有配合面之间不能出现结构缝隙，防止日常使用中灰尘、水汽进入插头内部引发绝缘故障。

　　这类接插件的设计不需要复杂的传动结构，核心是在满足电气安全要求的前提下，优化使用手感和结构耐用性，很多新手建模时容易只关注外观曲面的流畅度，忽略插片的位置公差、出线位置的应力释放结构、内部绝缘间隔这些核心功能点，做出来的模型看着外形相似，实际不符合工程使用的要求。实际选型使用时，还要匹配设备的额定功率选择对应线径的线缆，插片的导电材质要满足载流要求，绝缘外壳的材质要具备一定的阻燃性能和耐温性能，避免长时间通电发热导致外壳变形。建模时还原这些细节结构，不管是用于电气布线的装配仿真，还是接插件本身的结构优化设计，都能提供准确的结构参考，不会因为模型缺失关键功能结构导致后续设计出现偏差。
