丰田发动机VVT-iW凸轮轴相位调节电磁阀

这款凸轮轴相位调节部件主要应用在搭载智能宽幅可变气门正时系统的丰田系列发动机上，安装位置位于发动机缸盖对应的凸轮轴端部油道接口处，是配气机构正时调节系统的核心执行元件。日常发动机运行过程中，ECU根据曲轴位置、凸轮轴位置、节气门开度、冷却液温度、发动机负荷等实时传感信号，输出对应占空比的控制电流驱动该部件内部的电磁阀芯动作，切换通往凸轮轴相位器内部不同腔室的机油通路，通过机油压力推动相位器内部的转子相对定子转动，从而实现进气凸轮轴配气相位的连续可变调节，覆盖从低转速到高转速的全工况区间，低转速工况下通过调整气门重叠角提升进气涡流强度，优化燃油雾化效果降低泵气损失，高转速工况下延后进气门关闭时刻提升充气效率，兼顾动力输出与燃油经济性表现。

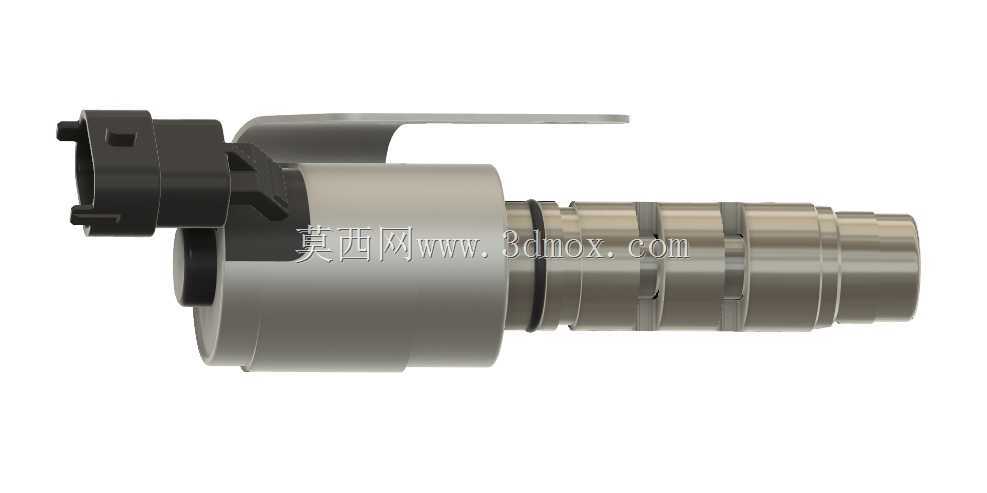

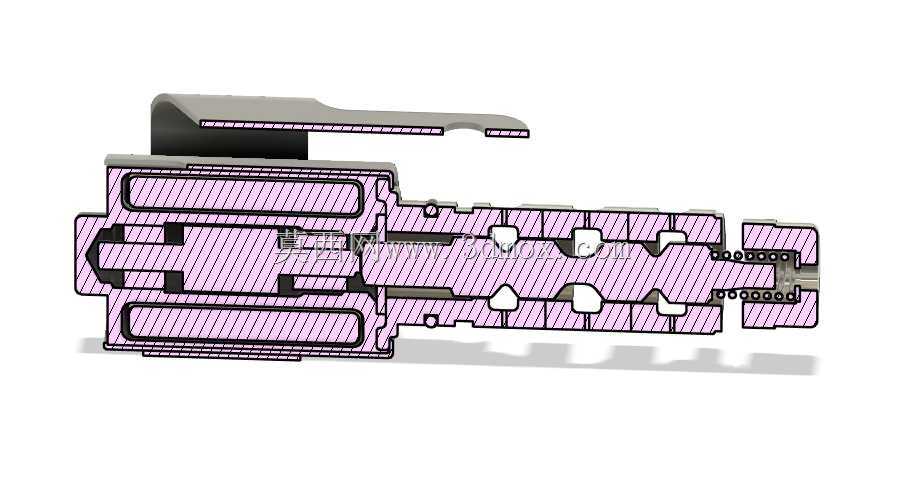

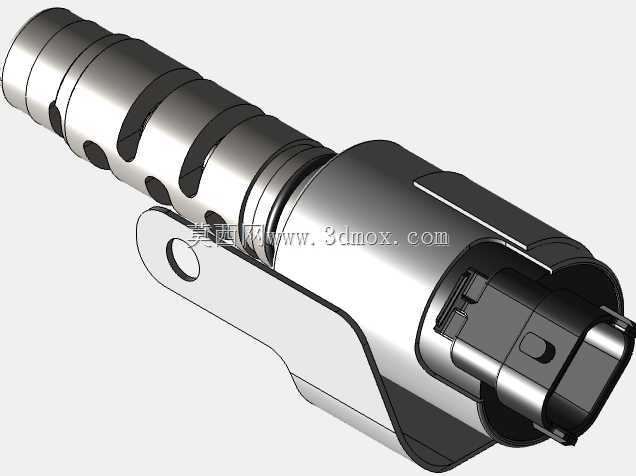

从结构设计层面来看，该部件整体采用柱式插装结构，主体分为电磁驱动段、阀芯密封段、电气接插段三个功能区域。电气接插段位于部件一端，采用带锁止卡扣的防水接插结构，接插端子做了镀锡防氧化处理，外围的塑料壳体采用耐油耐高温的玻纤增强PA材料注塑成型，卡扣结构与发动机线束端的接插件匹配后可避免车辆行驶过程中振动松脱，同时满足发动机舱内的防水防尘要求，可承受-40℃到150℃的工作环境温度波动。电磁驱动段内部集成了电磁线圈、衔铁、复位弹簧组件，线圈采用耐高温漆包线绕制，外围做了绝缘灌封处理，避免长期接触机油出现绝缘层破损短路问题，复位弹簧的刚度经过匹配调校，可保证断电状态下阀芯快速回到初始位置，让凸轮轴相位保持在默认安全角度，避免车辆行驶过程中调节失效出现配气错位顶气门的故障。阀芯密封段采用多道环形油槽设计，每道油槽内装配耐油橡胶密封圈，与缸盖上的安装孔内壁配合实现不同油道之间的密封隔离，避免不同压力的机油腔室出现窜油问题，保证相位调节的油压响应速度，阀芯的行程经过精确计算，可精准控制各个油道的通断截面，调节过程中油压变化线性无突变，避免凸轮轴相位调节出现顿挫冲击。

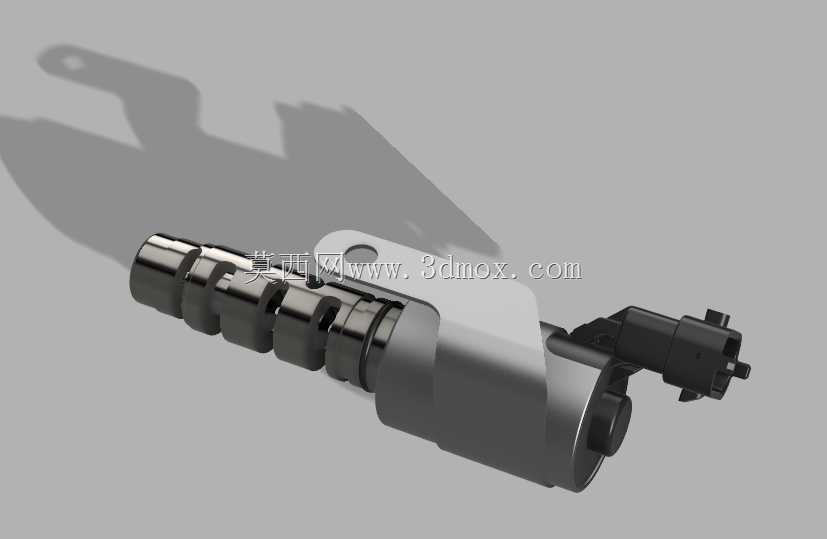

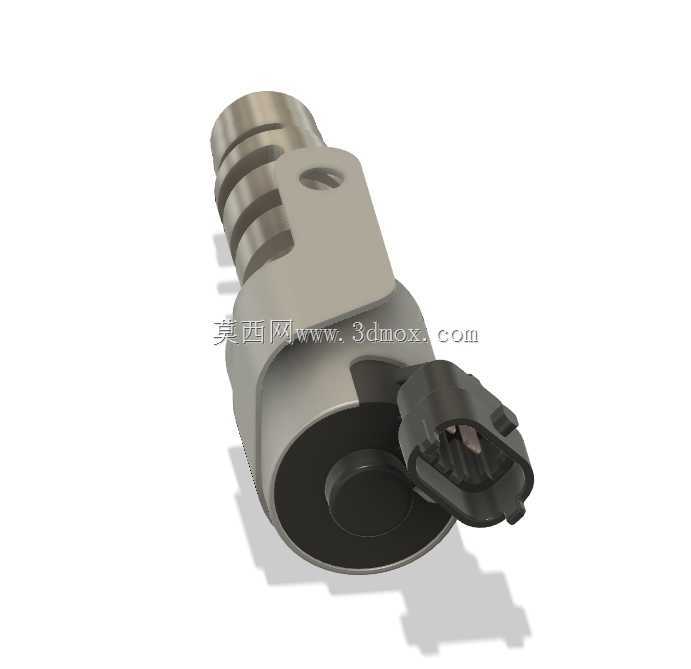

安装边界方面，该部件整体为圆柱形结构，插入缸盖安装孔的部分外径与缸盖安装孔采用H7/f6的间隙配合，既保证安装时可顺利插入，又不会因为间隙过大出现机油泄漏。安装时通过端部的金属固定片配合螺栓压紧在缸盖安装面上，固定片的折弯角度经过匹配，压紧后可提供均匀的轴向压紧力，保证密封圈的压缩量处于合理区间，避免长期使用后密封圈出现永久变形失效。外露的接插端朝向发动机外侧，预留足够的线束插拔操作空间，不会与周边的气门室盖、点火线圈、线束管路等部件出现运动干涉，部件整体重量控制在300g以内，不会给缸盖安装位置带来额外的振动载荷。

在实际维修与建模参考过程中，需要重点关注阀芯各道密封环槽的位置尺寸、接插件端子的针脚定义位置、固定片的安装孔位坐标，这些尺寸直接决定了该部件与缸盖、线束的匹配性。建模时阀芯部分的同轴度公差需要控制在0.02mm以内，否则安装后会出现阀芯卡滞，导致相位调节响应迟缓甚至报故障码；密封圈槽的深度与宽度需要严格匹配对应规格的O型圈尺寸，压缩量控制在15%-25%之间，压缩量过小会出现密封失效漏油，压缩量过大会增加安装阻力，甚至导致O型圈被剪切破损。电磁线圈的电阻值需要匹配原车ECU的驱动参数，通常常温下电阻值在6-12欧姆区间，电阻偏差过大会导致ECU输出的控制电流不匹配，出现调节角度偏差。该部件的正常工作油压范围在100kPa-500kPa之间，机油压力过低会导致相位调节速度变慢，无法满足急加速工况下的相位快速调整需求，机油压力过高则会导致调节冲击，缩短相位器与调节阀的使用寿命。
