博世款燃油轨压检测传感组件结构

在高压共轨燃油喷射系统的实际工程应用中，轨压传感器是决定喷油量控制精度、整机排放表现与运行稳定性的核心感知元件，这款适配博世共轨系统的轨压传感结构，建模过程中完全参照量产件的实际装配边界与功能需求还原，没有做多余的艺术化修饰，所有结构特征都服务于实际装车后的功能实现。

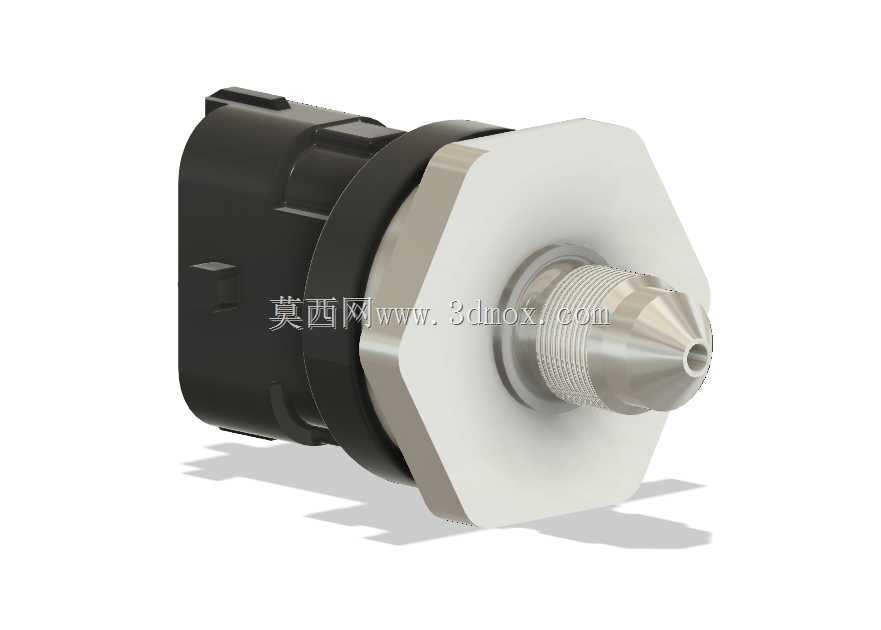

从实际装车场景来看，这类传感器直接安装在高压燃油共轨管的端部安装座上，接触的是最高可达1600bar以上的高压燃油，工作环境覆盖-40℃到120℃的宽温域，还要承受发动机运行带来的持续振动、燃油介质的长期腐蚀，所以结构设计上首先要解决的是高压密封与长期可靠性的问题。建模时还原的六角安装法兰结构，是现场装配时的核心受力部位，法兰端面的密封面设计为平面硬密封结构，配合共轨管端的密封面，不需要额外加装密封垫片就能实现高压下的零泄漏，六角对边尺寸严格参照量产工装的适配尺寸做了还原，保证选型时可以直接匹配常规的开口扳手作业，不会出现装配干涉的问题。

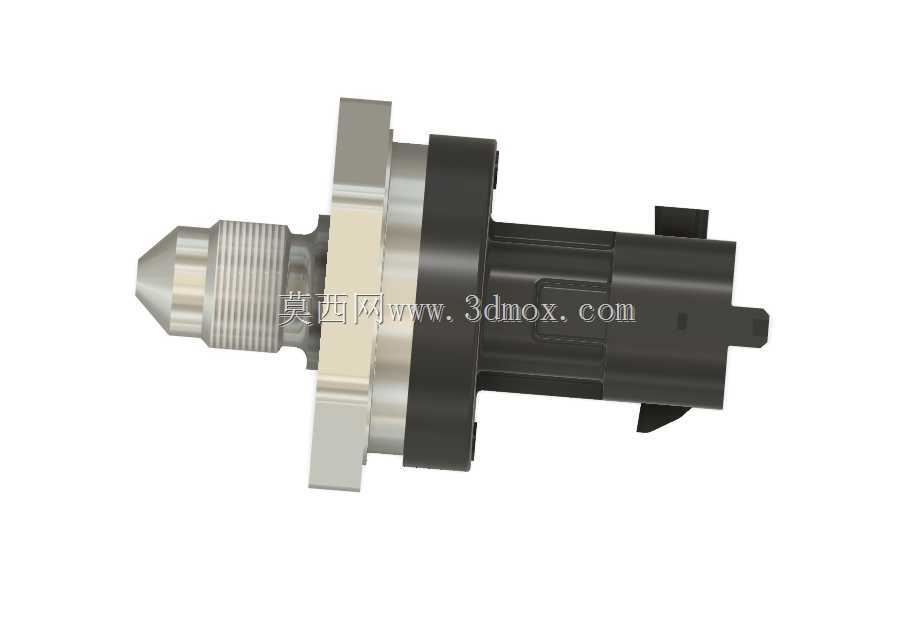

传感端的探头部分做了阶梯式的结构设计，前端的锥形引油孔直接伸入共轨管的内部油道，避免安装缝隙处的燃油压力波动带来的测量误差，引油孔的孔径做了限流设计，既可以保证燃油压力直接作用在内部的感压芯片上，又能在芯片意外破损时限制高压燃油的泄漏量，降低系统失效后的安全风险。探头部分的外螺纹采用了公制细牙螺纹设计，螺纹的有效啮合长度经过严格核算，既保证足够的连接强度承受高压燃油的轴向推力，又不会因为螺纹过长导致装配到位后探头伸入油道过多，干扰共轨管内的燃油流场。

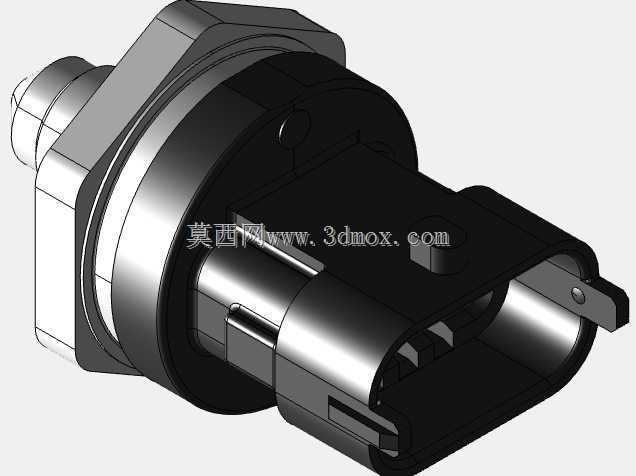

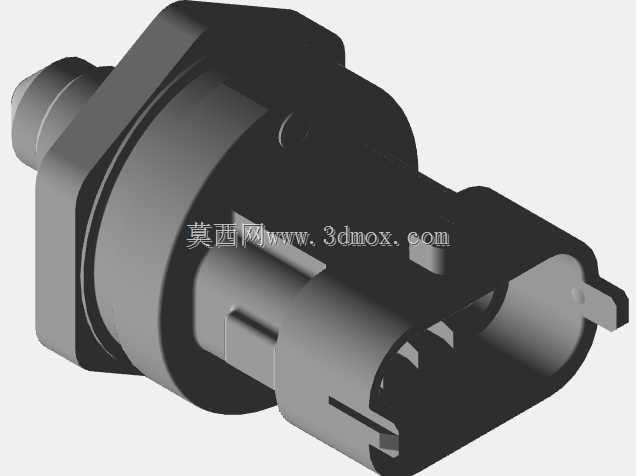

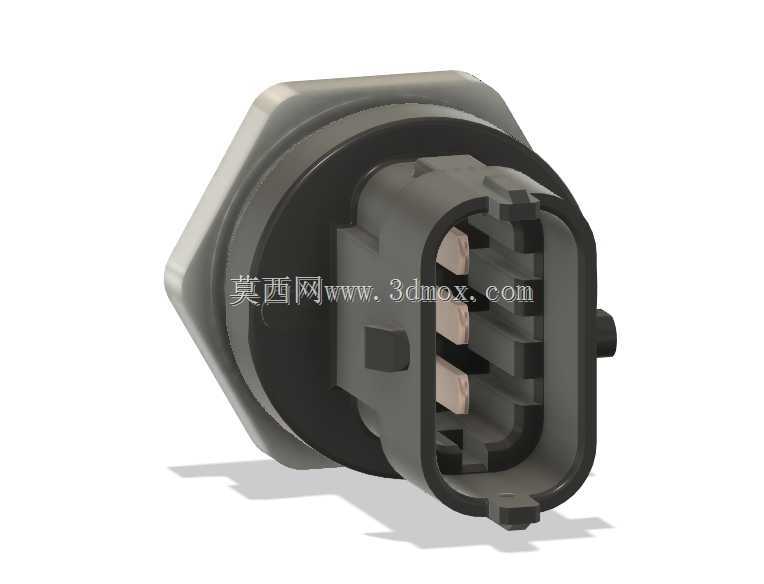

尾部的接插结构采用了汽车行业通用的防水接插形式，接插件的卡扣位置、插针排布间距都完全参照量产接插件的尺寸还原，接插部位的密封圈安装槽做了精准的结构还原，保证装配后可以达到IP67以上的防护等级，避免发动机舱内的泥水、油污渗入接插件内部导致信号失效。接插件的出线方向做了侧向限位设计，装车后线束的走向不会和周边的高压油管、缸盖罩等部件产生运动干涉，也能避免线束过度弯折导致的内线断裂问题。

从建模的结构细节来看，内部的感压芯片安装腔做了壁厚均匀性的优化，整个壳体的壁厚差控制在1.5mm以内，避免注塑或者金属烧结过程中出现缩痕、内应力集中的问题，提升长期高压工况下的结构强度。壳体外部的加强筋结构沿着安装法兰到接插件的方向排布，既可以提升整体的抗振动性能，又不会额外增加过多的零件重量，单件重量控制在30g以内，符合汽车零部件轻量化的设计要求。

在实际的系统匹配中，这个传感器的输出信号直接反馈给ECU，作为喷油量、喷油提前角修正的核心依据，所以结构设计上特意将感压芯片的安装位置做了居中处理，减少安装应力对芯片测量精度的影响，安装法兰和探头部分的同轴度公差控制在0.05mm以内，避免装配后因为偏心导致密封面受力不均，出现高压泄漏的问题。整个零件的外形轮廓做了倒角处理，所有锐边都做了R0.3以上的圆角，既可以避免装配过程中割伤操作人员的手部，也能减少应力集中点，提升零件的疲劳寿命。

针对售后替换的场景，这个结构的安装尺寸完全兼容同型号的原厂件，不需要改动共轨管上的安装座结构，也不需要更换配套的接插件线束，可以直接实现原位替换，建模时特意还原了零件表面的定位凸点结构，装配时可以和共轨管上的定位槽配合，保证接插件的朝向固定，避免不同维修人员装配时出现角度偏差，导致后续线束装配困难。整个结构没有采用多余的装饰性设计，所有的外部特征都对应实际的生产、装配、功能需求，完全符合汽车零部件的设计逻辑，可直接用于共轨系统的结构教学、维修模拟、选型匹配参考等场景。
