笔式汽车点火线圈结构三维数模

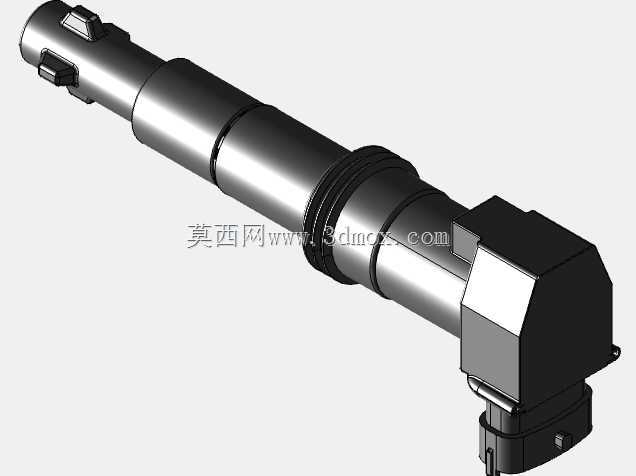

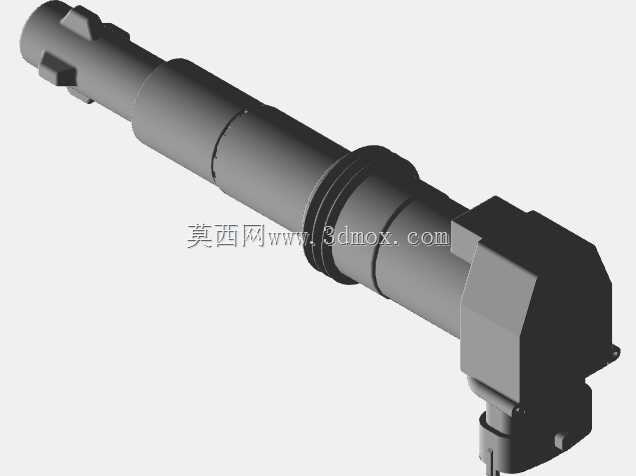

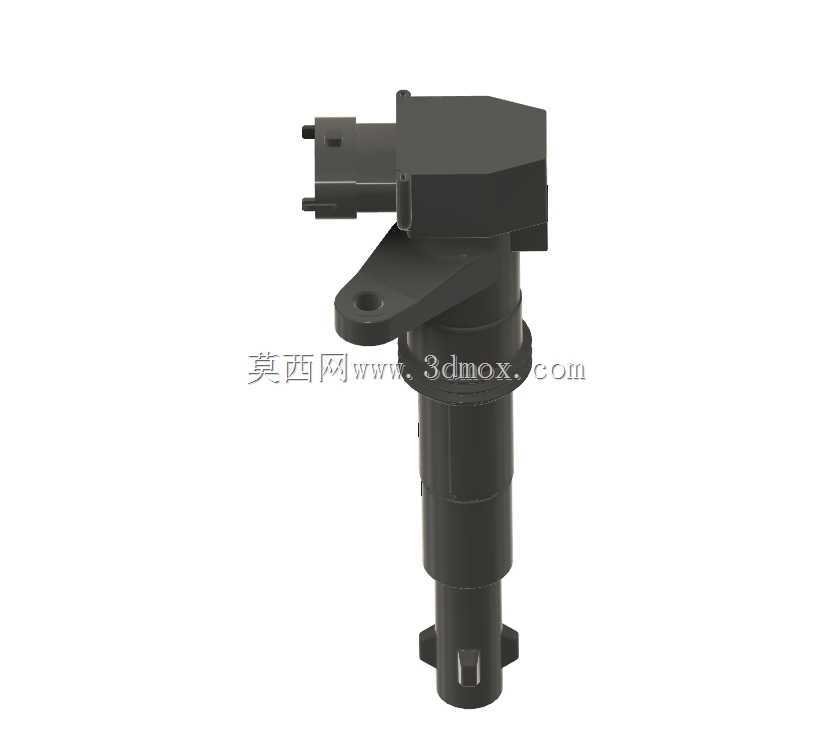

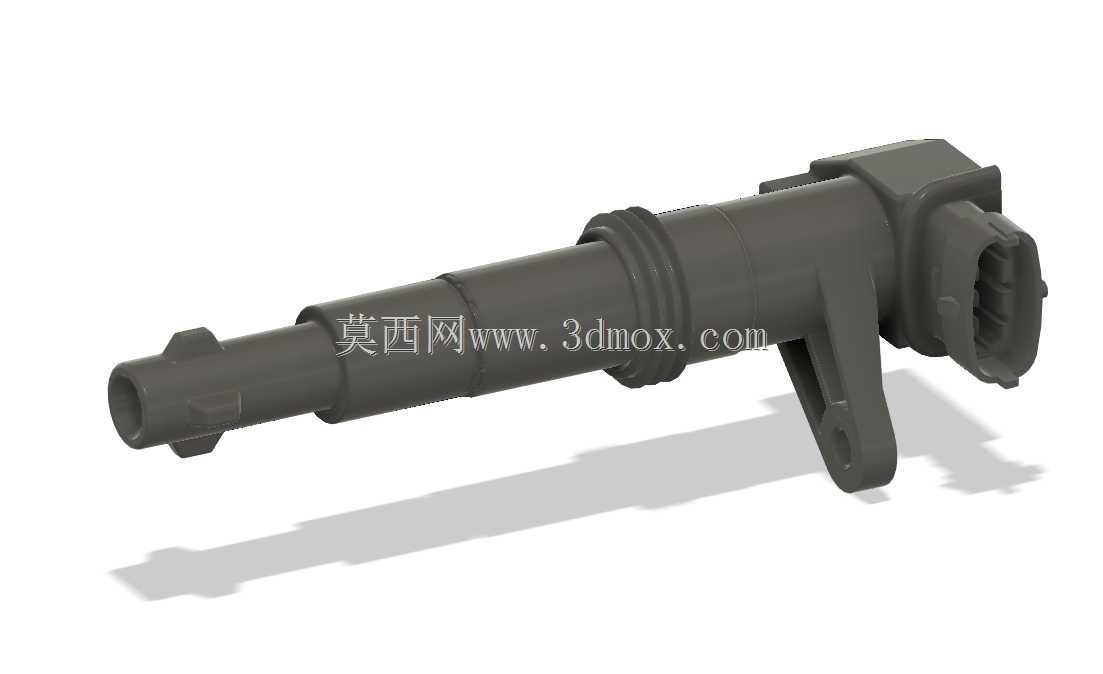

　　这款笔式结构的点火部件，主要适配顶置凸轮轴布局的乘用车辆发动机，直接插装在发动机气门室盖对应的安装孔位上，省去了传统分缸线的传输路径，能大幅降低高压电传输过程中的能量损耗，避免分缸线老化带来的漏电、失火故障，在紧凑级乘用车、小排量增压机型的点火系统中应用十分广泛。从实际装车场景来看，这类点火部件的工作环境紧邻发动机缸盖上部，长期承受120℃以上的持续高温，同时还要耐受发动机运转带来的高频振动，以及舱内油气、潮气的侵蚀，因此结构设计上首先要满足密封可靠性与抗振性能要求。模型还原的这款产品，主体采用长筒式笔状结构，细长段为高压输出端，直接伸入火花塞安装孔与火花塞顶端电极接触，端部做了阶梯式密封结构，装配后能与孔位内的橡胶密封圈紧密贴合，防止机油、水汽进入孔内造成高压爬电。上部的粗段为线圈绕组与控制电路容纳腔，侧面设计了带安装孔的固定支耳，支耳位置与气门室盖的安装凸台精准对应，单颗螺栓即可完成固定，安装扭矩通常控制在8-10N·m，避免支耳受力断裂。

　　尾部的插接件为标准化汽车防水接插件，带锁止卡扣结构，与整车线束对接后能防止车辆振动导致的接插件松脱，接插件的针脚定义包含电源、信号、接地三路，直接接收发动机ECU的点火指令，无需额外的分火结构，单缸独立控制的点火时序精度更高，能更好适配高转速下的点火提前角调整需求。从建模细节来看，主体外壳的壁厚做了均匀化处理，周向的多道环形加强筋既提升了长筒结构的径向抗形变能力，也增加了外壳表面的散热面积，能将绕组工作产生的热量更快传导到周围空气中。高压输出端的金属接触头采用弹性伸缩结构，装配后能始终贴合火花塞顶端，避免装配公差带来的接触不良问题，接触头外围的绝缘套采用耐高压橡胶材质，能承受30kV以上的瞬时高压不被击穿。

　　在结构设计的边界考量上，这款点火线圈的总长、外径严格匹配对应机型的火花塞安装孔深度与孔径，固定支耳的位置度公差控制在±0.1mm以内，确保装配时不会与周边的气门室盖罩、喷油嘴线束、进气管路产生干涉。接插件的出线方向做了侧向倾斜设计，避开上方的发动机装饰罩安装空间，也给线束走线留出足够的弯曲半径，避免线束长期处于弯折受力状态。从功能实现逻辑来看，内部的初级绕组、次级绕组采用分层绕制结构，磁芯闭合回路的设计能提升电磁转换效率，在ECU接通初级绕组电路的数毫秒内，铁芯储存足够磁能，电路断开瞬间次级绕组感应出上万伏高压，直接输送给火花塞击穿电极间隙产生电弧，点燃气缸内的油气混合物。

　　相比传统的分电器式点火结构，这种笔式独立点火线圈的高压传输距离缩短了70%以上，能量传输效率提升明显，高速工况下的点火稳定性更强，同时单缸独立的故障模式也不会出现一个部件损坏导致多缸失火的问题，维修更换时只需针对故障缸操作，维护成本更低。建模过程中对各个装配间隙做了还原，比如外壳与内部绕组之间的灌封间隙、接插件与外壳的卡扣配合间隙、固定支耳的螺栓过孔间隙，这些细节都是实际生产装配中必须考量的公差匹配点，对于后续做装配仿真、干涉检查、工装夹具设计都有实际参考价值。
