汽车防抱死制动系统液压控制单元结构

该模型还原的是汽车防抱死制动系统的核心液压调节单元，也就是整车制动回路里的核心执行部件，日常装车场景覆盖乘用轿车、轻型商用车辆的制动系统布局，是底盘制动安全模块里不可或缺的组成部分。从实际装车用途来看，这个单元串接在制动主缸与四个车轮制动分泵之间，核心作用是接收制动控制单元的指令，通过内部电磁阀的通断切换，实时调节各个车轮制动回路的油压，避免制动过程中车轮抱死拖滑，保证车辆制动时的转向能力与行驶稳定性，缩短湿滑、低附着路面的制动距离。

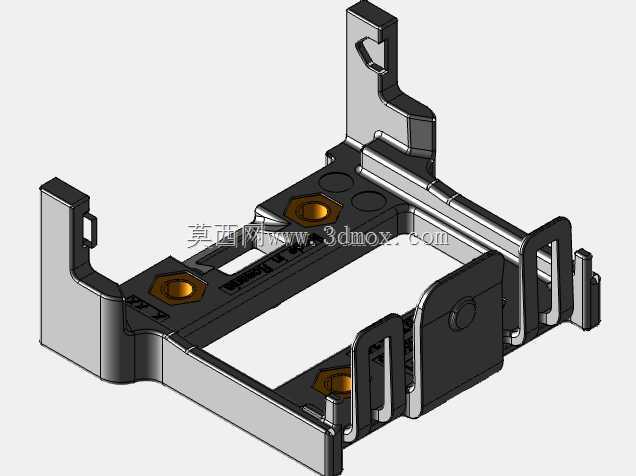

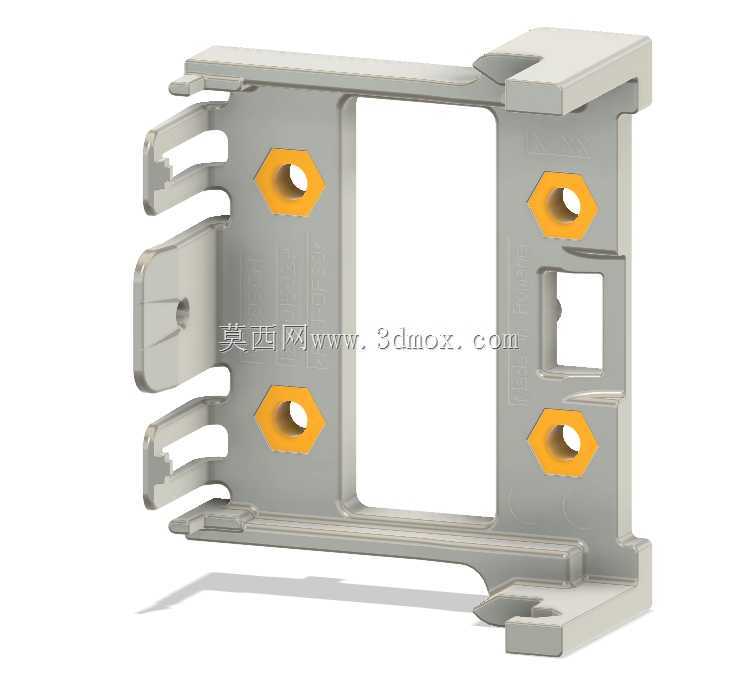

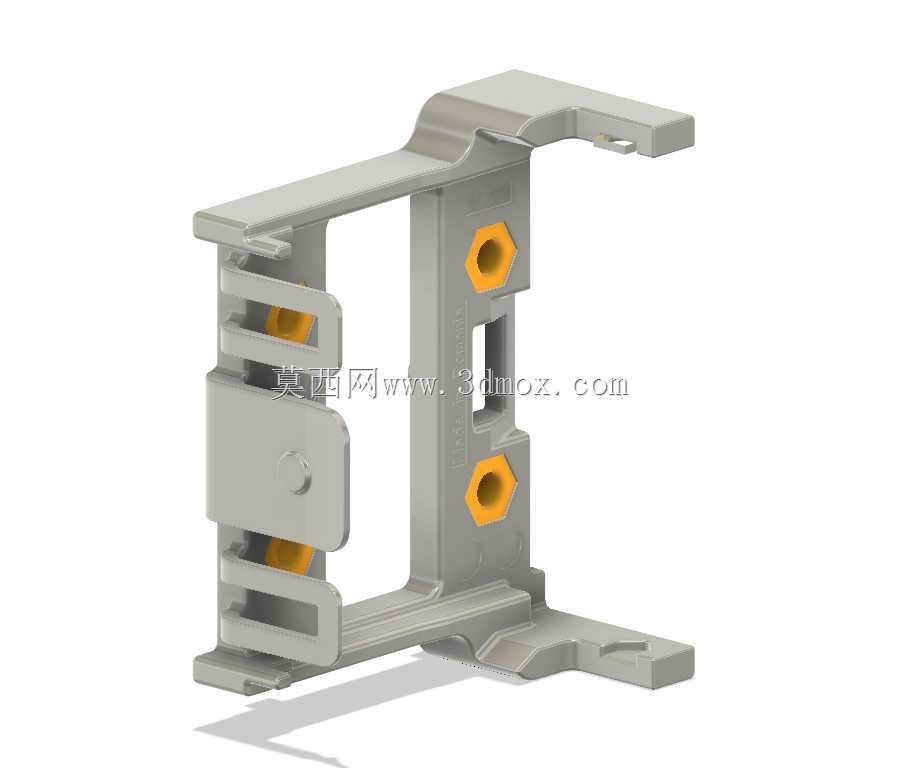

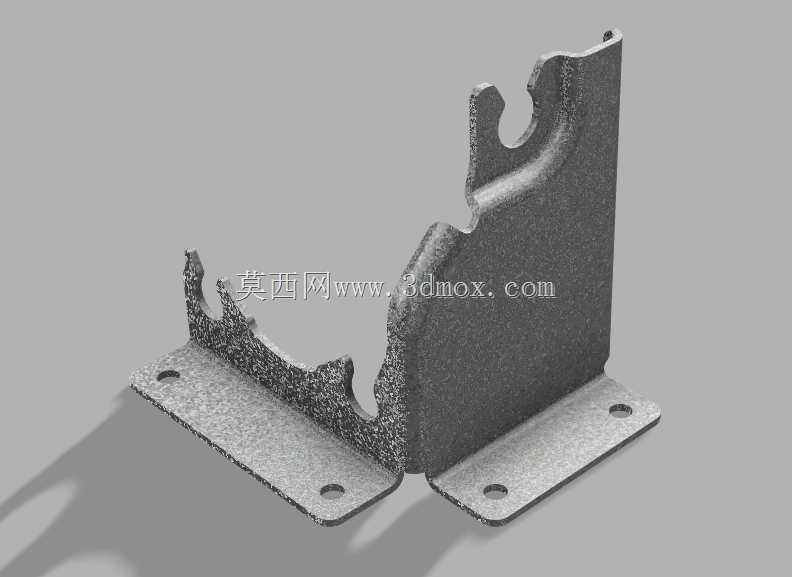

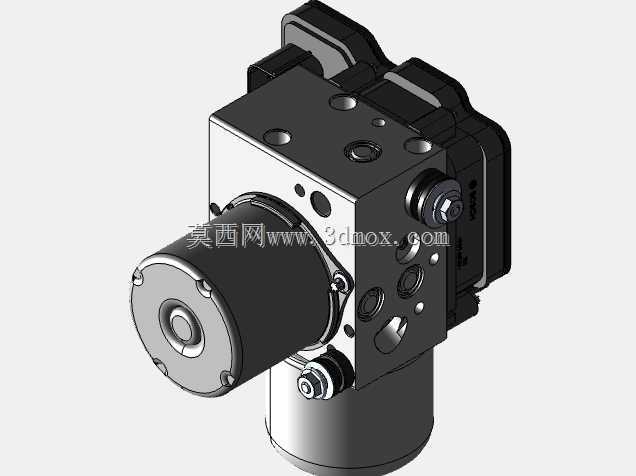

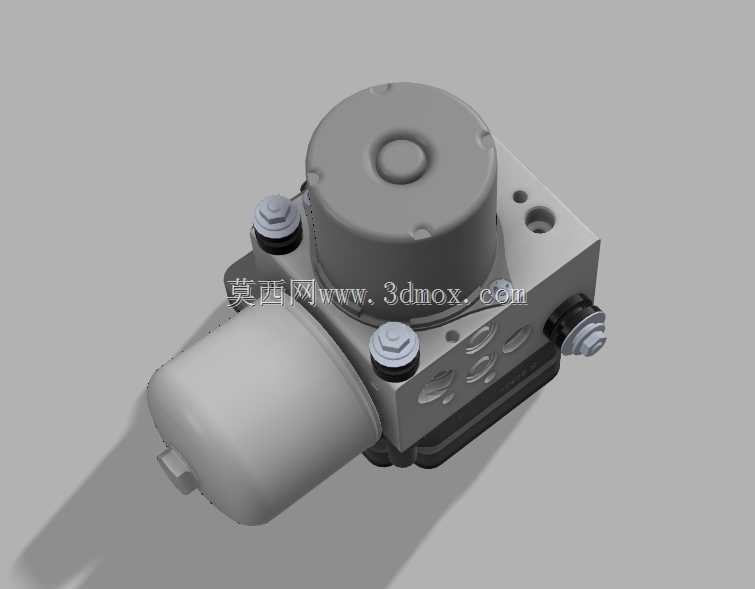

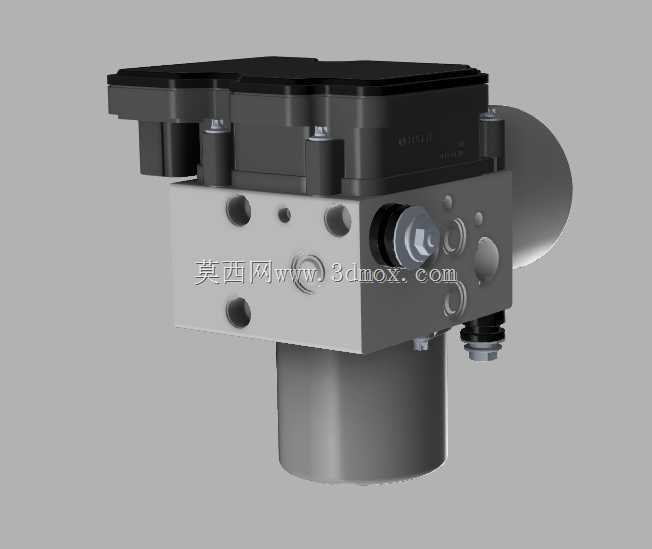

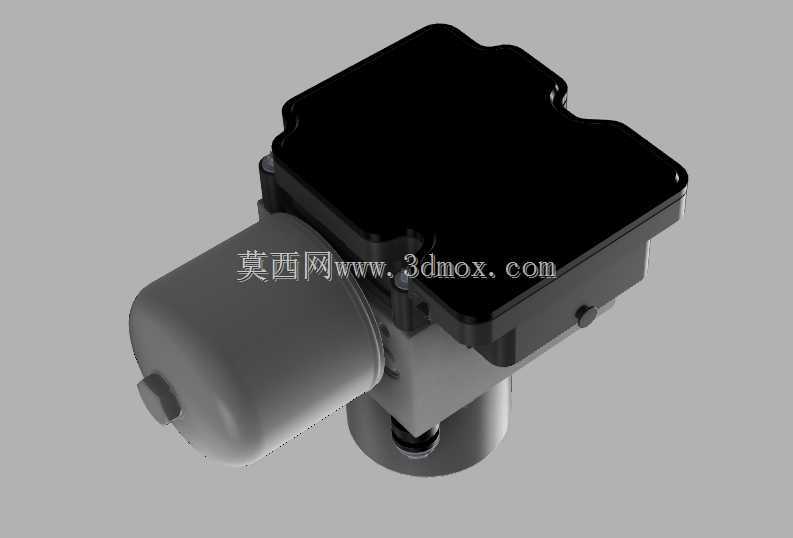

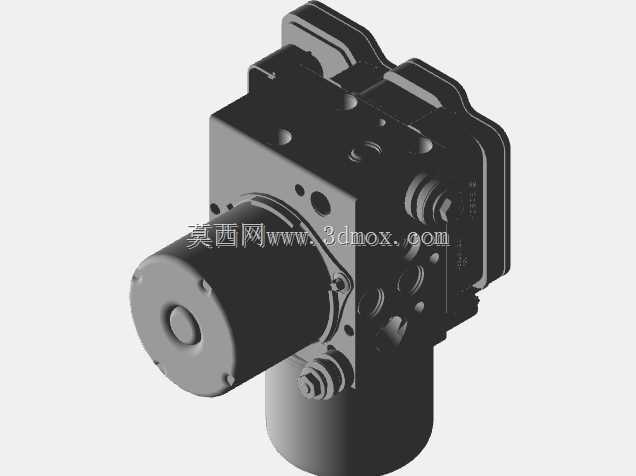

从结构设计思路来看，整个单元采用集成化布局，上部是电磁阀驱动与电控连接的密封腔体，做了全密封防水设计，适配底盘安装位置的泥水、飞溅工况，接插件位置做了防呆定位结构，避免整车装配时出现插错针脚的问题；中部是铝合金锻造的阀块本体，所有液压流道都在阀块内部钻削加工成型，减少外部管路连接点，降低液压油渗漏的风险，阀块表面预留的多个安装孔位，分别对应进油口、出油口、压力传感器安装位、蓄能器连接位，每个油口的密封面都做了平面度管控要求，保证O型圈密封的可靠性；下部是液压回流泵与储能器的安装腔体，泵体与阀块的连接采用径向密封结构，承受制动过程中高频的油压波动。

从安装边界来看，整个单元的安装点集中在阀块本体的侧方凸耳位置，凸耳上预留的安装孔适配M8的固定螺栓，安装时需要保证单元的轴向垂直偏差不超过5度，避免内部泵体的偏心磨损；外形轮廓上，上部电控腔体的长宽尺寸略大于下部阀块，安装时需要预留接插件插拔的操作空间，侧方的排气螺钉位置需要预留扳手操作空间，方便整车下线时的制动回路排气作业。

在实际工程应用中，这类集成式ABS单元替代了早期分立元件的制动调节结构，把调压电磁阀、回流泵、蓄能器、压力监测点全部集成在单个阀块上，大幅减少了制动系统的管路接头数量，降低了整车装配的工时，同时也减少了潜在的渗漏点。建模过程中还原了所有外部安装接口的尺寸公差带，包括油口的螺纹规格、密封面的直径、安装孔的位置度、接插件的针脚定位尺寸，能够直接用于制动系统的布置校核、安装支架的结构设计，也可以用于整车维修教学的结构拆解演示。

从功能特性上看，阀块内部的流道设计做了阻尼优化，每个轮缸回路的流道直径经过匹配计算，保证油压调节的响应速度控制在毫秒级，避免调压过程中出现制动踏板的异常抖动；上部的电控壳体采用增强尼龙材料注塑成型，具备足够的抗冲击性能，能够承受底盘行驶过程中的碎石冲击、温度交变工况，壳体与阀块的连接采用卷边密封工艺，保证长期使用过程中不会出现水汽侵入内部电路的问题。侧方预留的压力调节螺钉是生产线下线时的油压标定接口，出厂时会做铅封处理，避免后期维修时随意调整参数影响制动性能。

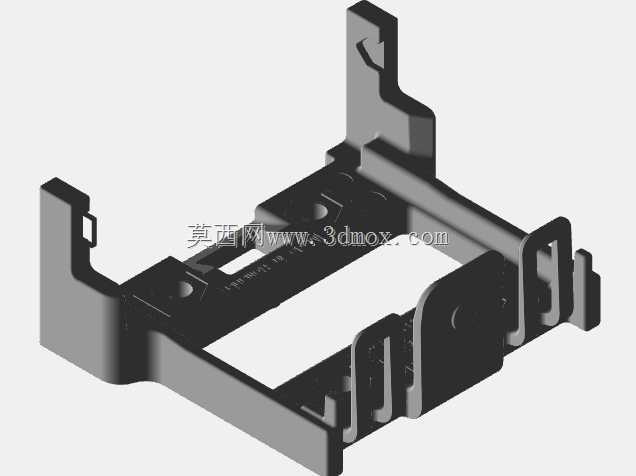

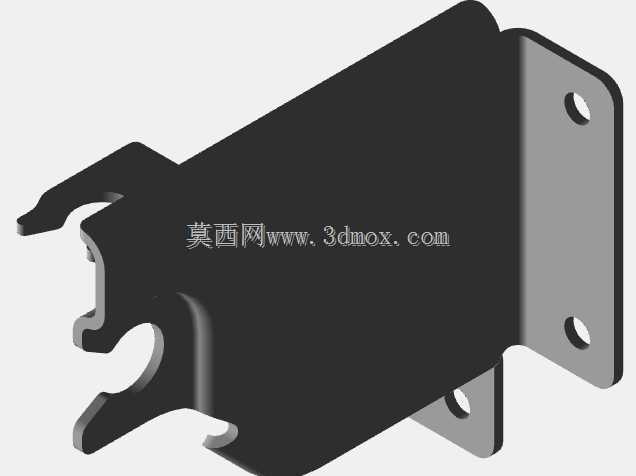

在整车布置层面，这个单元通常安装在发动机舱靠近防火墙上的位置，距离制动主缸的距离尽可能短，减少制动管路的长度，提升制动响应速度，安装支架需要做隔振设计，避免发动机怠速振动传递到单元内部，影响电磁阀的正常工作。建模时还原了所有外部结构的细节，包括各个螺栓的安装凸台、线束固定卡扣的位置、壳体表面的加强筋结构，能够满足总布置阶段的间隙校核、运动干涉检查需求，也可以用于制动系统的原理演示、维修培训的三维可视化素材。
