燃油喷射器固定夹结构设计

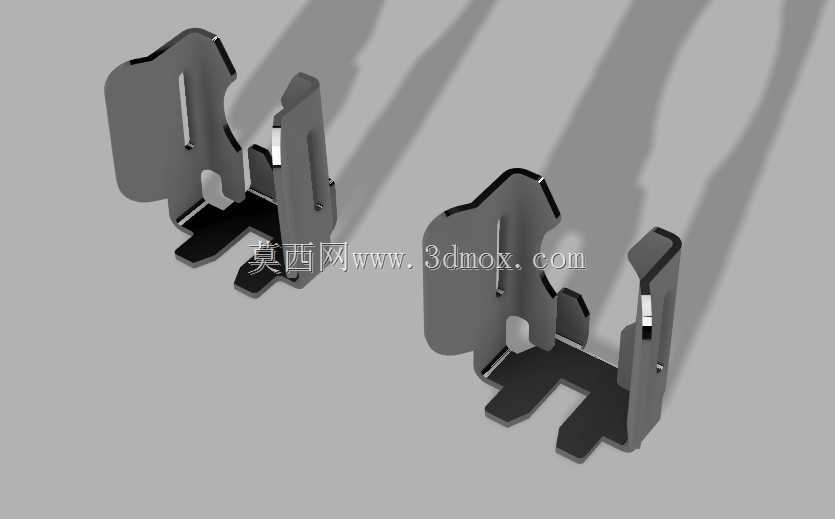

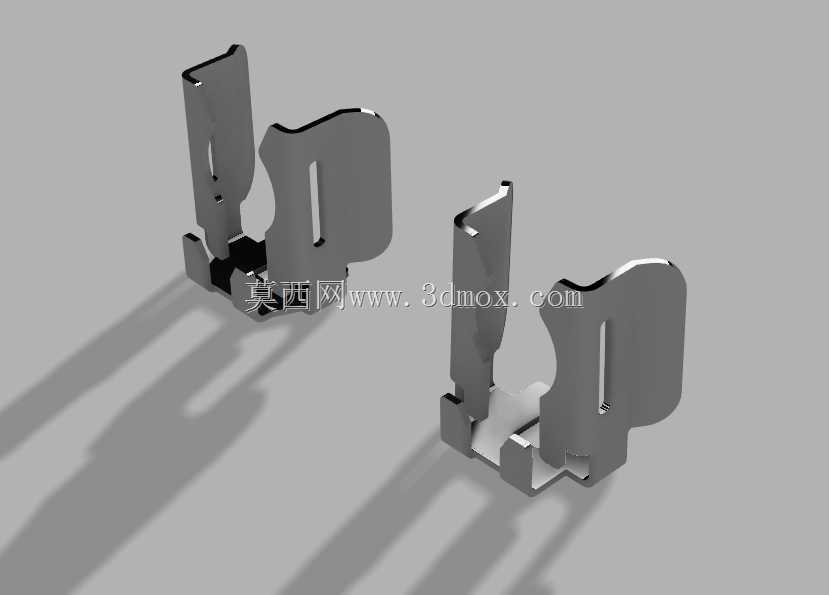

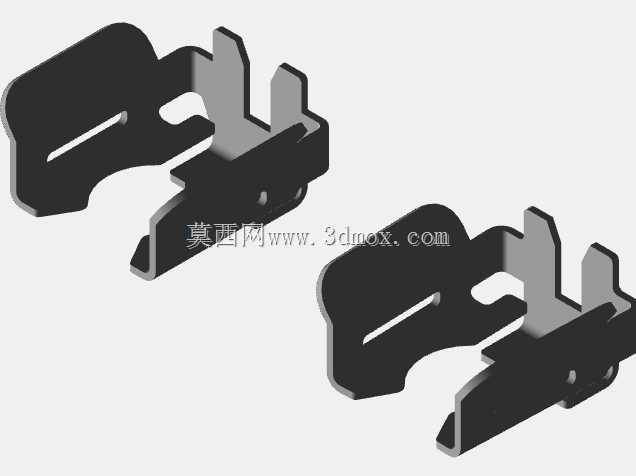

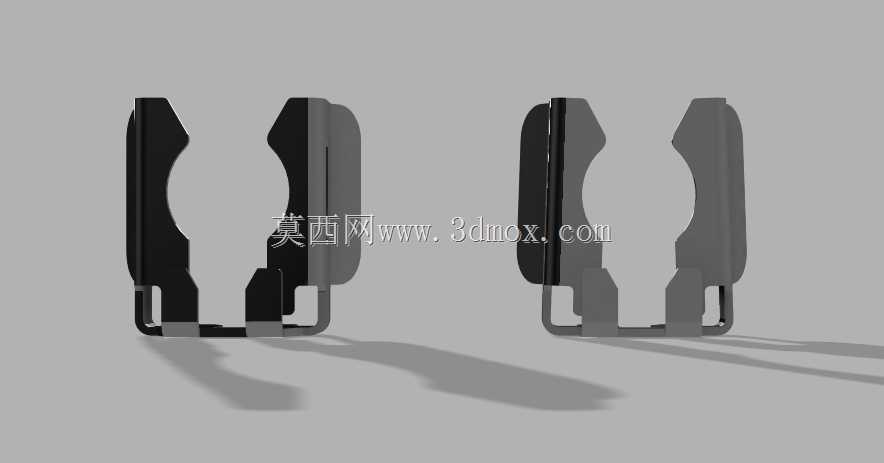

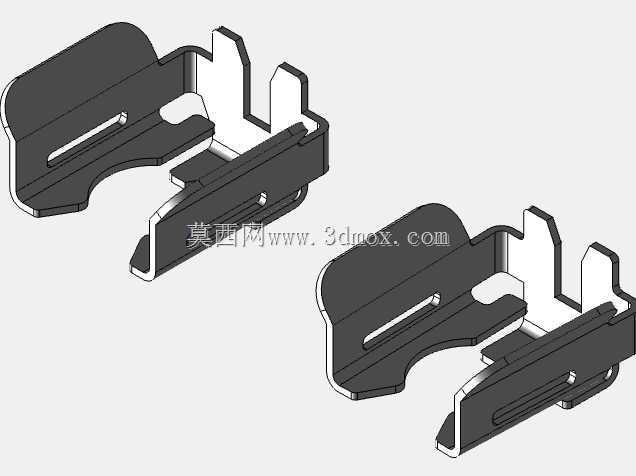

　　燃油喷射系统作为内燃机燃油供给的核心单元，其部件安装的可靠性直接决定了燃油喷射精度与发动机运行稳定性，固定夹作为喷射器与安装基座之间的连接承载件，长期处于发动机舱振动、温度交变、燃油介质浸润的复杂工况下，结构设计的合理性直接影响整套喷射系统的服役寿命。这类固定夹采用弹性金属板材冲压成型，整体为对称式开口抱合结构，没有额外的铰接或活动连接件，依靠板材自身的弹性形变实现对喷射器壳体的卡紧定位，避免了额外紧固件带来的装配复杂度提升，适配发动机生产线快装的工艺要求。

　　从结构细节来看，夹体两侧设置有向内凸起的限位卡舌，对应喷射器壳体上的环形定位槽，装配到位后卡舌嵌入槽内，可限制喷射器沿轴向的窜动，同时夹体底部的折边结构卡入安装基座的预留卡槽内，实现夹体自身的周向与轴向定位，不需要额外的螺栓固定即可完成整套组件的装配，大幅降低了装配工序的工时消耗。设计过程中首先需要匹配喷射器壳体的外径公差，夹体的开口初始尺寸略小于喷射器定位段的外径，装配时夹体受挤压产生弹性形变，对喷射器壳体产生持续的径向抱紧力，抱紧力的取值需要经过反复校核：力值过小无法抵抗发动机运行时的高频振动，容易出现喷射器移位、燃油泄漏的问题；力值过大则会导致装配难度提升，甚至在压装过程中刮伤喷射器壳体表面的防腐涂层，长期使用后出现锈蚀卡滞的问题。夹体上开设的长条形减重孔并非单纯为了减少材料用量，其核心作用是调整夹体的弹性形变区间，让夹体在适配一定尺寸公差的喷射器壳体时，抱紧力的波动范围控制在设计阈值内，同时长孔结构可以提升夹体的散热能力，避免发动机舱高温传导导致夹体温度过高，出现弹性衰减的问题。夹体的边缘全部做了圆角钝化处理，一方面避免装配过程中锋利的板材边缘划伤操作人员，另一方面也防止应力集中导致夹体在长期交变载荷下出现裂纹断裂。

　　安装边界方面，夹体的整体外轮廓尺寸需要匹配发动机缸盖或进气歧管上的安装空间，夹体安装后突出基座表面的高度不能超过周边部件的最小安全间隙，避免与周边的燃油管路、线束产生运动干涉，同时夹体的卡入深度需要严格控制，确保底部折边完全卡入基座卡槽后，喷射器的安装高度正好匹配设计值，保证喷油嘴与进气道或燃烧室的相对位置精度，避免燃油喷射角度出现偏差，导致混合气形成质量下降，影响发动机的动力输出与排放表现。

　　在实际工况验证中，这类固定夹需要通过振动耐久测试、温度循环测试、燃油浸泡测试等多项验证：在-40℃到120℃的温度交变环境下，夹体的弹性保持率需要满足设计要求，不能出现明显的塑性形变；在模拟发动机全生命周期的振动测试中，夹体不能出现松动、断裂，喷射器的位移量不能超过0.1mm；在长期接触汽油或柴油介质的环境下，夹体表面的防腐层不能出现脱落、锈蚀，保证夹持力的稳定性。不同于普通的管夹类零件，燃油喷射器固定夹的精度要求更高，冲压成型后的形位公差需要控制在0.05mm以内，确保批量生产时的装配一致性，夹体的材料通常选用经过热处理的弹簧钢，表面做镀锌钝化或者达克罗处理，兼顾弹性、强度与防腐性能。从装配工艺角度来看，这类夹体的结构设计支持自动化压装，不需要人工对位调整，压装设备的压头直接作用在夹体顶部的受力平面，即可将夹体连同喷射器一次性压装到位，压装力的曲线可以作为装配质量的检测依据，当压装力超出设定区间时，即可判定为零件尺寸超差或者装配对位不准，及时剔除不合格品，适配大批量自动化生产的质量管控要求。
