带配套紧固件的阀块安装连接板结构

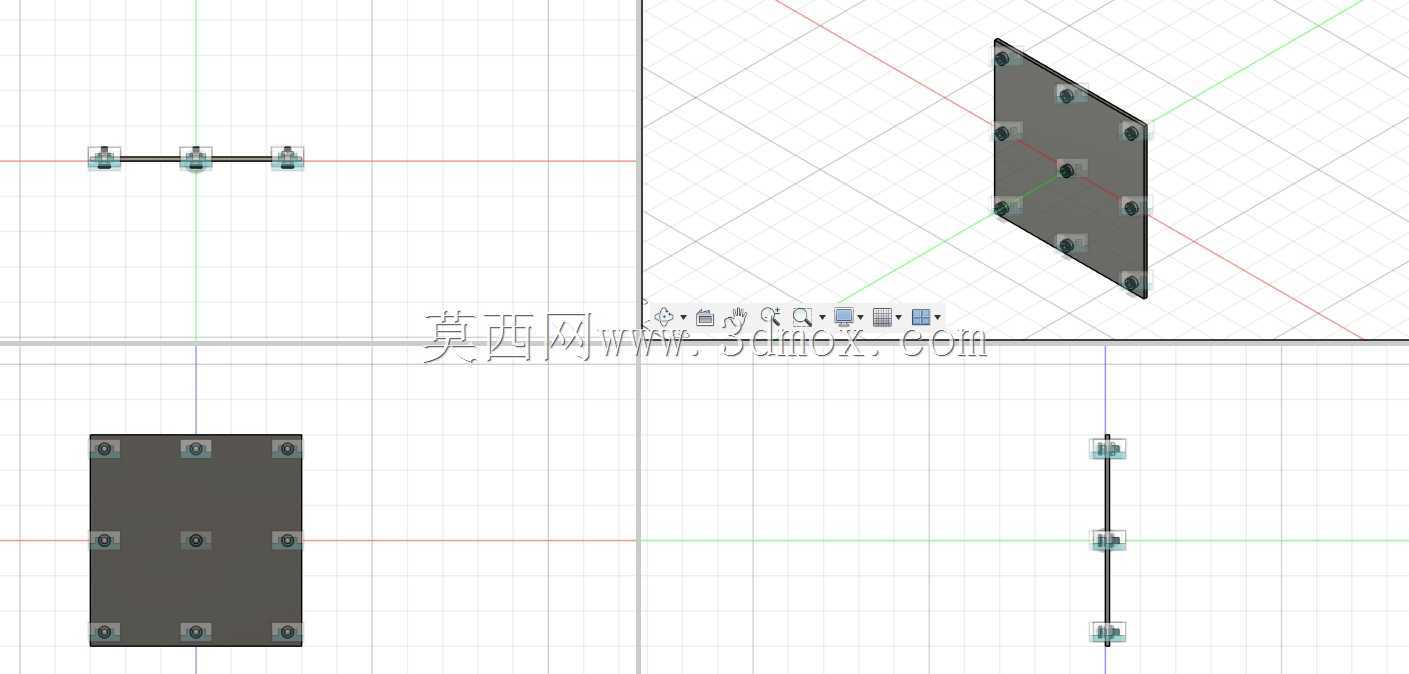

　　从实际用途来看，这块连接板主要承担两个核心作用，一是作为阀块的安装承载基体，分散阀块工作时产生的振动应力，避免阀块直接固定在机架薄壁面上出现局部变形，二是通过预设的标准化孔位，统一不同规格阀块的安装接口，减少现场配钻、扩孔的工作量，尤其在多联阀组并排安装的场景下，统一孔位的连接板能大幅压缩装配调试的周期。从功能特性上看，这个结构里的紧固件全部做了适配匹配，螺栓长度刚好贯穿连接板、阀块安装耳后露出2-3个螺距，满足螺纹啮合的安全长度要求，不会出现啮合不足松脱、或是螺栓过长干涉其他管路的问题；配套的平垫圈垫在螺栓头、螺母与连接板的接触面之间，能分散紧固件拧紧时的局部压应力，避免连接板表面被压出凹痕影响后续拆装复用，螺母采用标准六角结构，适配常规开口扳手、套筒的拧紧作业，不需要特殊工装就能完成装配。在液压阀组集成安装、小型气动控制单元搭建的现场场景里，这类带配套紧固件的安装连接板是阀块与安装基面之间的核心衔接部件，不少刚接触阀组装配的新人容易忽略连接板与紧固件的匹配设计，实际投产时往往会出现安装孔位错位、紧固件露出长度不足、密封面压合不均的问题，这个三维结构刚好把连接板本体、配套螺栓、螺母、垫圈的装配关系完整还原，能直接给现场装配、结构改型提供直观的参考。

　　设计思路上，这个结构没有做多余的异形加工，连接板本体采用规则矩形平板结构，四个边做了微小的倒角处理，避免装配时锐边划伤操作人员或是划破密封胶圈；孔位排布采用对称式布局，一共设置了8个安装孔，分成两列均匀分布在板面上，孔位间距严格匹配常规小型阀块的安装耳距，每个孔的直径比配套螺栓大0.2mm，既给装配时的位置微调留出余量，又不会因为间隙过大导致阀块安装后出现偏移。

　　从安装边界来看，这块连接板的厚度适配常规M4-M6规格的紧固件，安装时只需要保证基面的平面度在0.1mm以内，按照对角线顺序分次拧紧螺栓，就能让阀块与连接板之间完全贴合，不会出现渗漏的问题；板的外形尺寸刚好覆盖阀块的安装接触面，边缘超出阀块安装耳5mm左右，既不会因为尺寸过大浪费安装空间，也不会因为尺寸过小导致紧固件压合面积不足。不少设计人员在做这类连接板建模时，往往只画单板结构，忽略配套紧固件的装配校验，实际生产中经常出现螺栓长度选错、垫圈漏装的问题，这个完整的装配结构把所有配套零件都整合到一起，建模时可以直接调用孔位参数、紧固件规格，不需要再反复核对安装间隙，能有效减少设计阶段的疏漏。

　　在设备改造场景里，这类带配套紧固件的连接板还能作为阀块安装的转接件使用，当原有设备的安装基面孔位与新阀块不匹配时，只需要更换对应孔位的连接板，不需要对设备基面进行二次加工，能大幅降低改造成本，缩短设备停机的时间。建模过程中对每个零件的装配约束都做了还原，螺栓与安装孔采用同轴约束，螺母与螺栓端面采用贴合约束，垫圈与连接板表面完全贴合，转动视角时能清晰看到每个紧固件的安装位置、露出长度，方便设计人员核对装配干涉情况，也能给现场装配人员提供直观的作业指导，避免出现紧固件装反、漏装的问题。
