小型颗粒物料喷驱给料加工设备结构

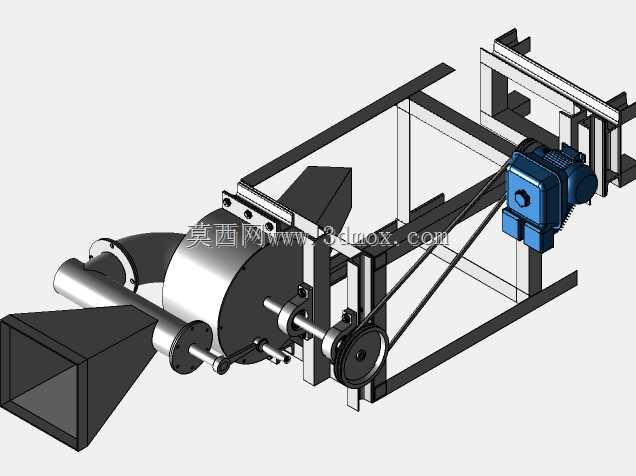

　　这套喷驱设备的三维结构，主要面向小批量颗粒状、粉状物料的均匀给料与表层喷附加工场景，常见于食品添加剂分装、饲料微量组分添加、小型化工粉剂表面处理这类对给料精度有一定要求的生产环节，区别于大流量粗放式输送设备，它的核心设计逻辑是兼顾小流量稳定输出与物料的初步打散混合，避免粉料结拱、颗粒架桥导致的给料断流问题。从结构布局来看，设备采用方管焊接机架作为承载主体，底部预留了四个安装固定孔位，安装边界的长宽尺寸控制在1200mm×800mm范围内，整体高度不超过1600mm，不需要额外做大型混凝土基础，直接通过膨胀螺栓固定在平整的车间水泥地面即可，适配小型加工车间的紧凑工位布局，也可以直接集成到现有小型生产线的给料工段，不需要对原有产线做大规模改造。设备上部的锥斗是储料进料单元，锥角设计为62度，这个角度是针对流动性一般的粉状、细颗粒物料测算的，既不会因为锥角过小导致物料在锥壁挂料残留，也不会因为锥角过大导致储料容积不足，锥斗下部衔接的是螺旋给料组件，螺旋叶片的螺距从进料端到出料端采用渐变式设计，进料端螺距更大，能够快速抓取锥斗落下的物料，避免进料口堵料，出料端螺距收窄，能够更精准地控制物料输出流量，减少给料脉动。

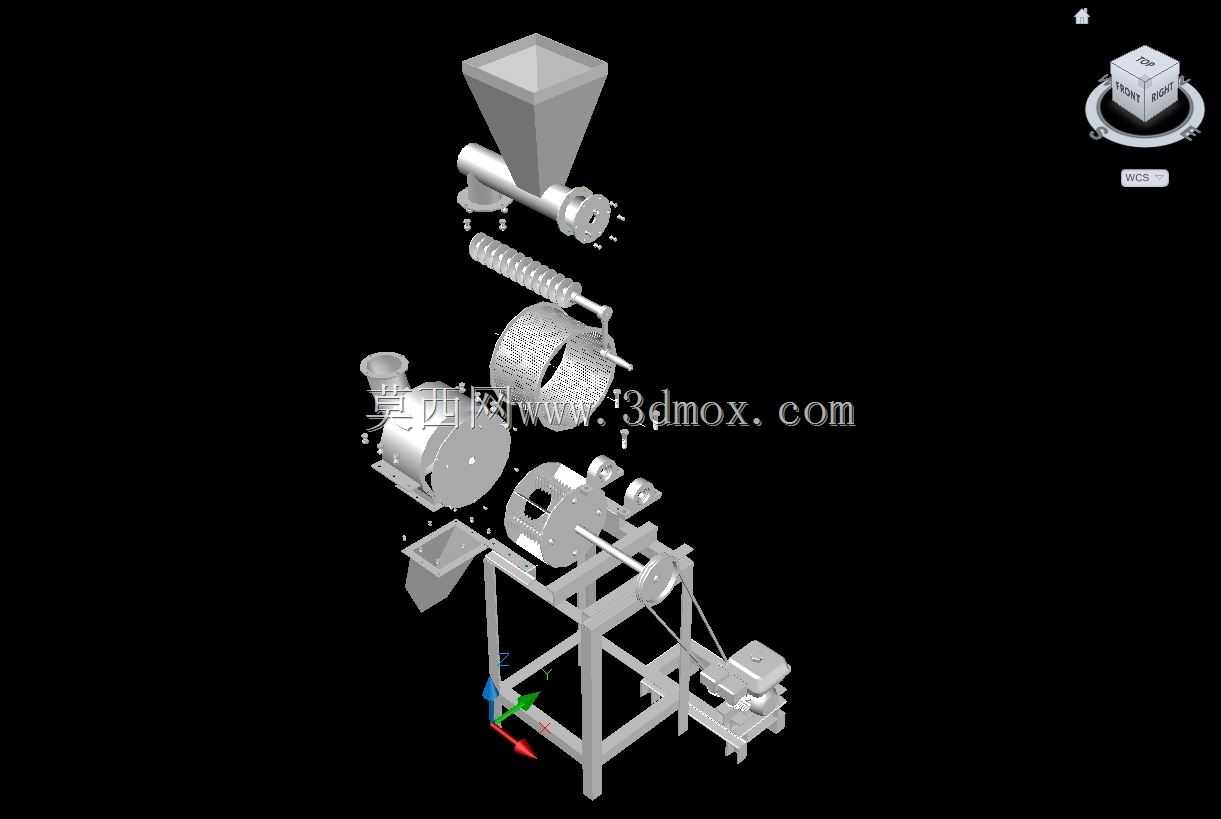

　　螺旋给料组件下方设置了带网孔的转筒结构，这个转筒是设备的核心喷驱工作单元，转筒表面的网孔孔径根据常用加工物料的粒径做了可更换设计，转筒内部设置了固定的喷吹导流结构，当物料从螺旋给料端落入转筒后，转筒在侧部带传动机构的驱动下匀速转动，配合内部的喷吹气流，能够让颗粒物料在转筒内做翻滚运动，同时将粉状辅料均匀喷附在颗粒表面，也可以对结团的物料做打散处理，转筒的转动速度可以通过更换带轮的直径做有级调整，适配不同物料的加工时长要求。转筒下部设置了倾斜的出料导槽，导槽的倾斜角度为45度，加工完成的物料可以依靠自重顺着导槽滑落到下游的接料容器或者输送设备上，不需要额外设置出料输送动力，简化了整体结构。

　　设备的动力单元布置在机架的侧下部，采用电机搭配带传动的结构，而不是齿轮直接传动，一方面带传动能够起到过载保护的作用，当转筒内卡入异物时，皮带可以打滑避免电机烧毁或者传动部件损坏，另一方面带传动的运行噪音更低，适合小型车间的作业环境，电机的安装座做了长孔设计，可以调整电机位置来张紧皮带，日常维护不需要复杂的工装。在设计细节上，所有与物料接触的部件都采用了快拆式的连接结构，不需要专用工具就可以拆下螺旋组件、转筒、出料导槽，方便更换加工物料时做清洁，避免不同物料之间的交叉污染，这一点对食品、医药相关的小批量加工场景尤为重要。

　　机架的方管连接处都做了三角加强筋焊接，避免设备运行时因为转筒转动、电机振动导致的机架晃动，所有转动部件的轴承座都预留了注油孔，方便定期加注润滑脂，延长部件使用寿命。设备的进料口顶部还预留了防尘盖的安装位，加工粉质物料时可以盖上防尘盖，避免粉尘飞扬到车间环境中，出料导槽的端部也可以根据需求对接软连接，直接衔接下游的密闭加工设备，满足不同场景的防尘要求。从结构建模的角度来看，这套模型完整还原了各个部件的装配关系，包括螺旋轴与轴承的配合位置、带轮的传动中心距、转筒与机架的间隙尺寸，能够直接用于结构校核、非标改型设计参考，也可以作为小型给料加工设备的方案演示模型使用，帮助设计人员快速评估设备的布局合理性，减少前期方案设计的重复建模工作量。
