机械手用齿轮轴传动零件结构设计

项目分类:通用机械零部件 发布时间:2025-10-12 ID:1083134
  • 机械手用齿轮轴传动零件结构设计
  • 机械手用齿轮轴传动零件结构设计

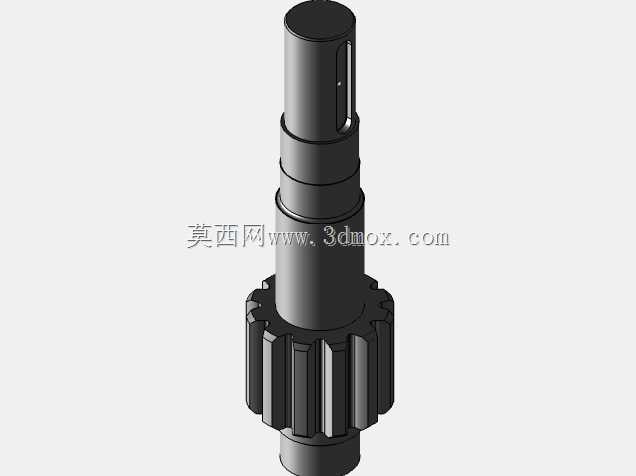

这款齿轮轴是为多关节机械手关节传动单元开发的核心承力零件,集成了齿轮啮合传动与轴段支撑定位的双重功能,在工业机械手的小臂回转、腕部俯仰这类需要精准扭矩传递的工位中,承担着把伺服电机输出的旋转扭矩平稳传递到执行端的作用,相比分体式的齿轮与轴过盈配合结构,一体化的齿轮轴设计消除了配合间隙带来的传动回差,能有效提升机械手末端执行器的重复定位精度,在频繁正反转切换的机械手作业工况下,也不会出现齿轮与轴配合松动、键槽磨损的问题。

从实际应用场景来看,这类齿轮轴多用于负载在5-15kg区间的中轻型搬运、上下料机械手的关节模组内,安装时需要依次穿过关节壳体的两个深沟球轴承内圈,轴端的扁位结构直接和联轴器锁紧配合,不需要额外加工键槽,靠扁位的平面接触传递扭矩,既减少了轴端的应力集中点,也能缩短关节模组的轴向安装尺寸,让机械手的关节结构更紧凑。齿轮段采用的是直齿圆柱齿轮结构,齿形参数按照模数2、齿数12设计,齿顶圆直径28mm,齿宽16mm,啮合时重合度维持在1.3左右,能保证传动过程中至少有一对轮齿处于啮合状态,不会出现传动卡顿的问题,齿部两端都做了0.5mm的倒角处理,装配时能顺利滑入啮合齿轮的齿槽,避免装配过程中碰伤齿面。

轴段的阶梯设计完全按照安装边界做了尺寸匹配,从齿轮段往联轴器端依次是直径20mm的轴承配合段、直径16mm的密封件配合段、直径12mm的联轴器配合段,每个阶梯的轴肩高度都控制在2mm以内,既可以给轴承、密封件提供可靠的轴向定位面,也不会因为轴肩过高导致应力集中系数过大,在机械手频繁启停的冲击载荷下,轴肩位置不会出现疲劳裂纹。轴表面的粗糙度要求按照功能段做了区分,轴承配合段粗糙度控制在Ra0.8,保证轴承内圈压装时不会划伤配合面,也能维持稳定的过盈量;齿轮啮合面粗糙度控制在Ra1.6,减少啮合过程中的摩擦损耗,降低传动噪音;密封件配合段粗糙度控制在Ra1.6,避免轴面过于粗糙磨损密封唇口,也不会因为轴面过于光滑导致密封件唇口打滑出现润滑脂泄漏。

设计过程中特意在靠近联轴器端的轴段加工了一个宽度3mm、深度1.5mm的卡槽,用来安装轴用弹性挡圈,给外侧的轴承提供轴向限位,不需要额外加工锁紧螺纹孔,简化了装配工序,也避免了螺纹加工带来的轴段强度削弱。整个零件的材质选用40Cr调质钢,调质硬度控制在28-32HRC,齿面做高频淬火处理,硬度达到48-52HRC,既保证了轴芯部分的韧性,能承受机械手启停时的冲击载荷,也让齿面有足够的耐磨性,延长零件的使用寿命。在安装边界的校核上,整个轴的总长度控制在112mm,最大外径就是齿轮段的28mm,安装时不需要对关节壳体做额外的扩孔加工,能直接适配市面上常规的60mm外径关节壳体的安装尺寸,替换原有同规格的传动零件时不需要修改周边结构件,降低了设备维护的改造成本。

从传动特性来看,一体化的齿轮轴结构因为没有配合间隙,传动效率能达到98%以上,比键连接的分体结构传动效率高2%左右,在高速往复运动的工况下,发热更小,能减少关节部位的温升,避免润滑脂因为高温提前失效。轴的同轴度公差控制在0.02mm以内,齿轮段和轴承配合段的径向跳动不超过0.015mm,保证齿轮啮合时的齿面接触面积能达到齿高的60%以上、齿长的70%以上,不会出现偏载磨齿的问题,运行时的噪音能控制在60分贝以内,满足车间作业的噪音要求。在做结构强度校核时,按照机械手额定负载12kg、最大加速度2m/s²的工况计算,轴的最大扭转切应力为42MPa,远低于40Cr调质钢的许用切应力,安全系数达到3.2,有足够的强度冗余,即使出现短时过载的情况,也不会出现轴断裂或者轮齿崩碎的问题。
