L型阀块安装定位机械构件

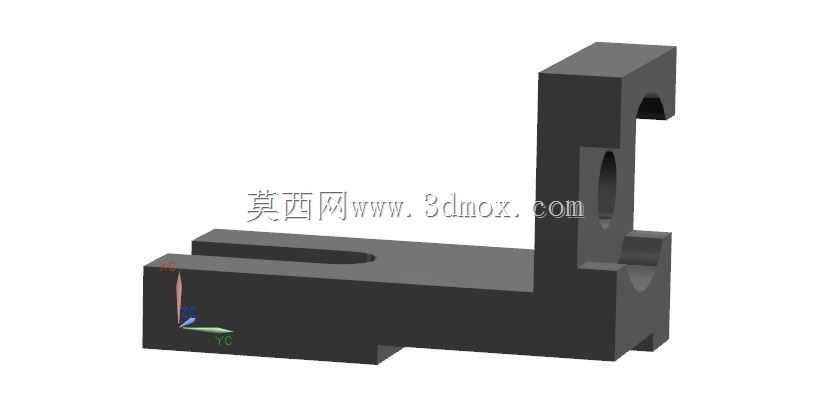

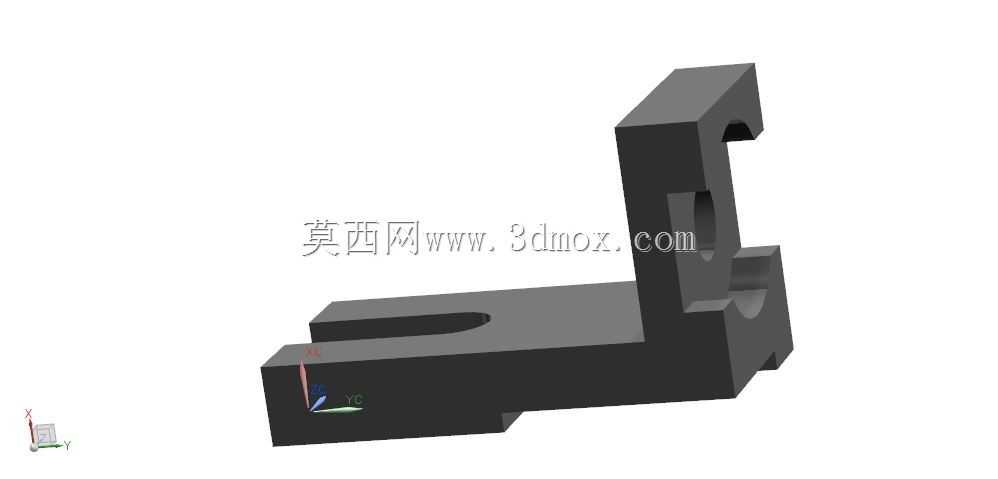

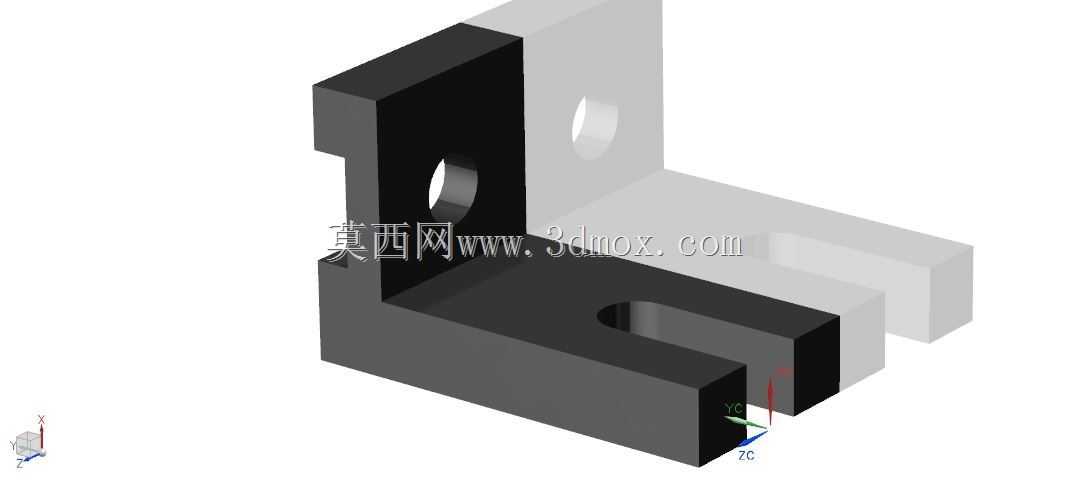

　　该构件属于阀组集成安装体系里的定位支撑类零件，主要应用在中小通径液压阀组的集成安装工位，常见于小型液压站阀块安装侧、机床液压夹具的阀组固定端、自动化产线气动阀岛的辅助安装位，承担阀块安装时的侧向定位、底部支撑以及管路避让的复合功能。从结构形态来看，整体采用L型弯折的一体化构型，竖直段与水平段采用等壁厚设计，避免加工后出现应力集中导致的形变，竖直段内侧开设的半圆弧卡槽，是针对阀块侧方圆形油口接头的避让定位结构，安装时可以直接卡入阀块侧方的定位凸台，省去额外的定位销调整工序，水平段开设的长条形通槽，是安装调节位，允许在安装时沿槽体长度方向调整3-5mm的位置偏差，抵消阀块加工、底座安装时的累计公差，降低现场装配的修配工作量。

　　设计阶段优先考虑了安装边界的适配性，水平段底面为全平面加工，粗糙度要求控制在Ra1.6以内，保证和安装基面的贴合度，避免长期受液压管路振动出现连接松动；竖直段的外侧平面为安装基准面，和阀块侧方的安装面贴合时，平面度公差控制在0.02mm以内，保证阀块安装后不会出现倾斜，避免油口对接时出现密封件偏压渗漏的问题。竖直段上开设的两个同轴阶梯孔，是锁紧螺钉的过孔，孔位和水平段长槽的位置做了错位设计，避免螺钉锁紧时和水平段的安装螺栓出现空间干涉，同时阶梯孔的沉头深度做了精准控制，保证螺钉锁紧后头部完全沉入沉孔内，不会突出零件表面，避免和周边的管路、其他阀件产生运动干涉。在实际工况适配方面，该构件的壁厚设计充分考虑了常规液压系统16MPa工作压力下的支撑强度，竖直段承受阀块侧向的管路推力时，形变位移量控制在0.01mm以内，不会因为长期受力出现弯折变形，水平段的长槽边缘做了0.5mm的倒角处理，既可以去除加工毛刺，也能在安装时引导螺栓顺利穿入，降低装配对位的难度。零件的所有棱边都做了R0.3的圆角处理，避免装配过程中划伤操作人员，也防止应力集中导致的零件开裂。

　　从安装流程来看，使用该构件时，先将水平段通过T型螺栓固定在安装基座的T型槽内，暂时不锁紧螺栓，将阀块吊装到位后，把竖直段的卡槽对准阀块侧方的定位凸台推入，调整水平段的位置直到竖直段基准面和阀块侧面完全贴合，再依次锁紧水平段的安装螺栓和竖直段的锁紧螺钉，整个安装过程不需要额外制作定位工装，相比传统的平板式安装座，装配效率可以提升40%左右，同时因为有卡槽的定位约束，设备运行过程中阀块不会因为管路振动出现位置偏移，减少了后期运维的紧固工作量。

　　该构件的尺寸设计适配市面上通径6、通径10的标准液压阀块安装，水平段的长度控制在120mm，竖直段高度控制在80mm，整体占用的安装空间较小，可以在紧凑的阀组布置空间内使用，不需要额外预留大的安装操作空间，适合集成度较高的小型液压动力单元使用。在加工工艺层面，该构件适合采用整块型材铣削加工，一次装夹即可完成所有平面、槽、孔的加工，不需要二次翻面装夹，能有效保证各形位公差的精度，加工完成后做发黑处理，提升零件的防锈能力，适配车间多油污、多切削液的工作环境，长期使用不会出现锈蚀卡死的问题。
