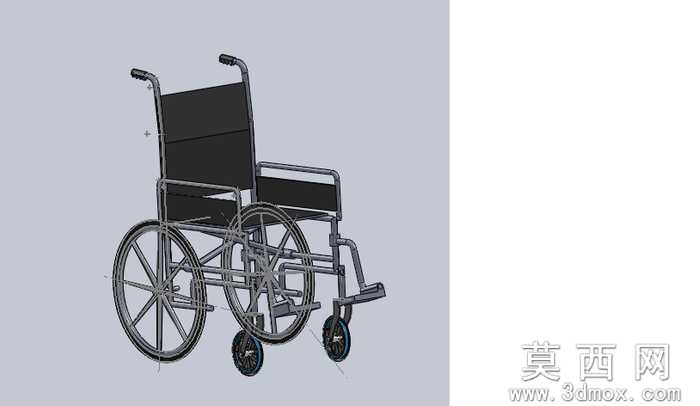

手动折叠轮椅SolidWorks三维设计模型

本款手动轮椅三维模型采用SolidWorks2011版本完成全参数化建模，建模流程遵循从整体骨架到局部零件的正向设计逻辑：首先绘制轮椅的侧视基准骨架草图，确定座高、靠背倾角、前后轮轴距等核心人机尺寸基准，随后依次拆分构建车架主体、大轮组件、小导向轮、扶手、脚踏、靠背支撑等独立零件，所有零件均通过基准面配合、同轴心约束、重合约束完成总装配，全程保留完整的特征建模历史，方便后续根据需求调整尺寸参数。参数设计阶段严格参照手动轮椅的通用人机工程标准，设定大轮直径适配普通使用者的手推操作半径，小导向轮直径兼顾越障能力与转向灵活性，车架管材直径、壁厚均参考常规康复辅具的承重要求设定，座面宽度、靠背高度匹配普通成年使用者的身形尺寸，折叠机构的铰接点位置经过反复校核，确保折叠操作顺畅无干涉，展开后车架具备足够的结构稳定性。渲染材质方面，车架金属部件赋予哑光黑色金属喷漆材质，模拟常规轮椅的钢管喷塑工艺效果，座面、靠背、扶手部位赋予黑色耐磨帆布/人造革材质，还原真实轮椅的接触部件质感，车轮橡胶胎面赋予黑色防滑橡胶材质，轮圈、辐条赋予亮面金属材质，整体渲染效果贴近真实量产手动轮椅的外观质感。结构原理上，该模型还原了经典手动轮椅的核心结构：后轮为大尺寸手推驱动轮，搭配手推圈供使用者自行驱动行进，前轮为万向小轮负责转向，车架采用交叉铰接的折叠结构，可实现整体收折减小收纳体积，扶手、脚踏均设置为固定支撑结构，靠背与座面采用张紧式软质支撑，兼顾乘坐舒适度与结构轻量化，所有铰接转动部位均预留合理的配合间隙，模拟真实机构的运动自由度。软件兼容层面，模型原生为SolidWorks2011格式，可直接被SolidWorks2011及以上所有版本打开编辑，同时支持导出为STEP、IGS等通用三维格式，可兼容UG、Pro/E、Catia等主流三维设计软件，不存在特征丢失、装配错位等问题。研发教学应用层面，该模型可作为康复辅具设计课程的教学案例，帮助学习者理解手动轮椅的人机尺寸设计逻辑、折叠机构的运动原理，也可作为企业研发手动轮椅产品的基础原型，通过调整参数快速衍生不同尺寸、不同功能定位的轮椅产品方案，还可用于机械装配课程的装配约束练习、运动仿真教学素材，帮助学习者掌握常用机械配合的使用方法与机构运动校核的基本流程。
