小型太阳能单人作业渔船三维结构设计

这款小型太阳能渔船的设计，最初瞄准的是近岸浅水区、内陆封闭水域的单人作业需求，区别于传统燃油动力的小型渔船，整套结构围绕低运维成本、零排放作业的核心诉求搭建，适配水产养殖巡检、浅滩捕捞、近岸水文监测这类单日作业半径不超过五公里的场景，不需要配套燃油补给点，只要有日照的开阔水面就能维持作业动力，对于养殖散户、基层水文作业人员来说，省去了燃油存储、发动机定期保养的额外成本。

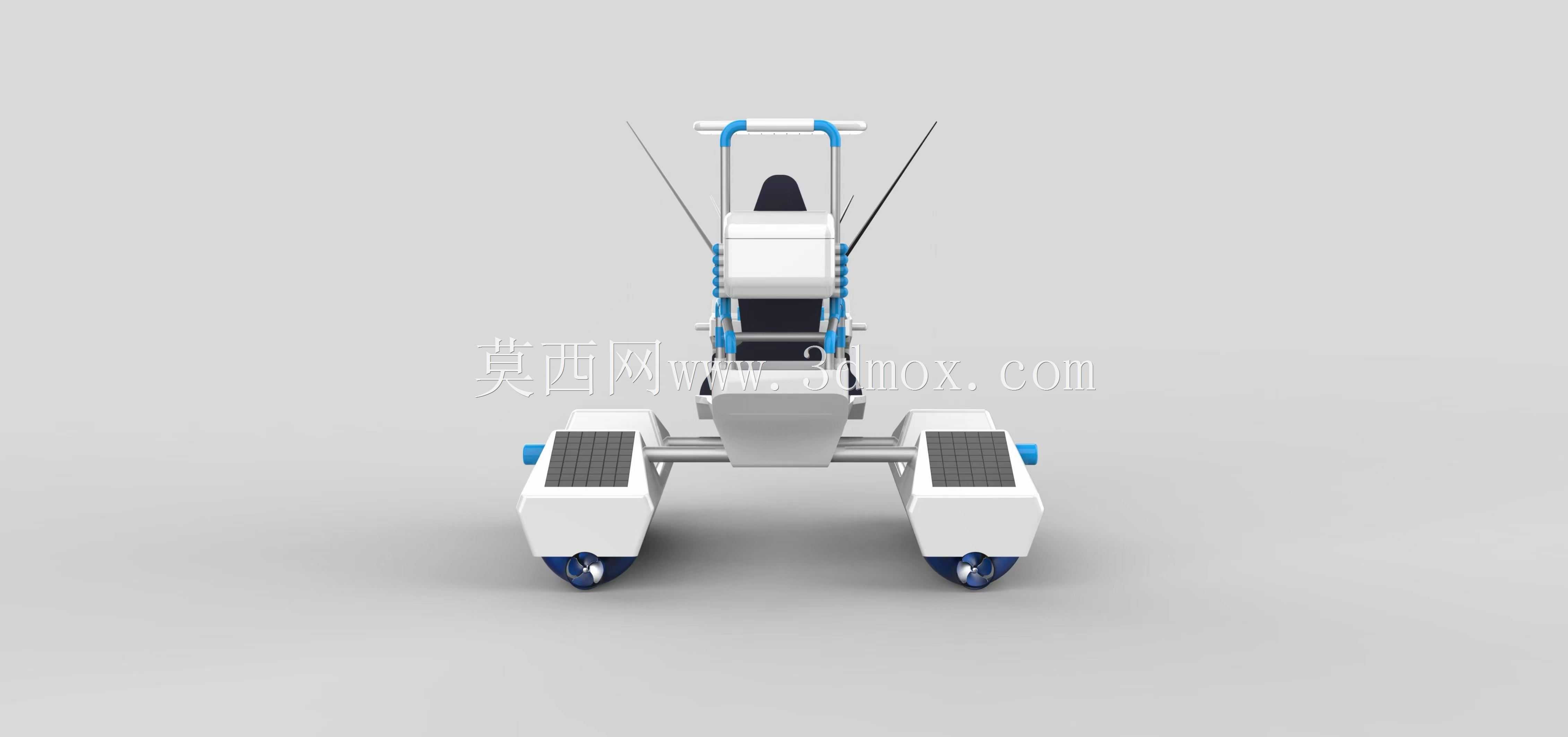

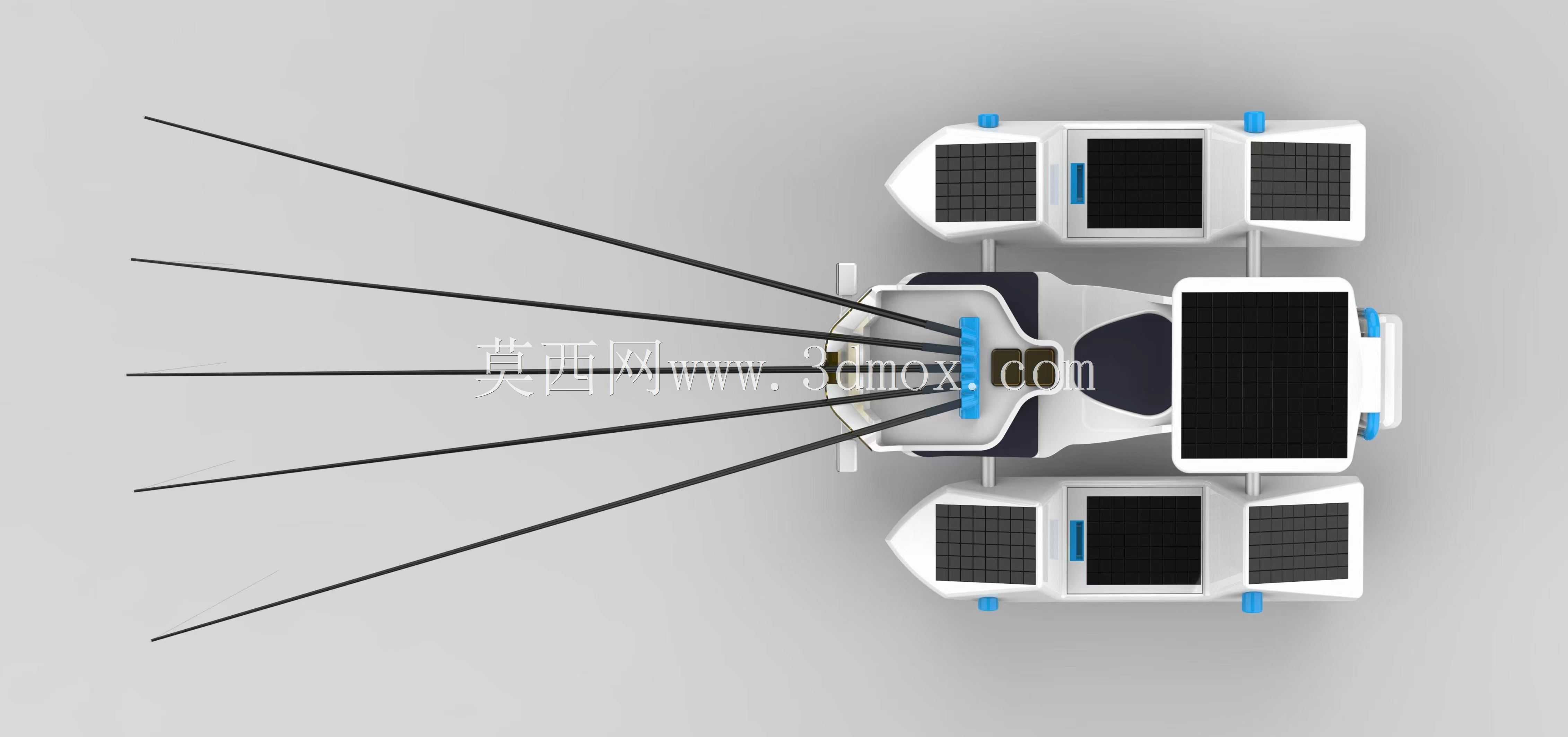

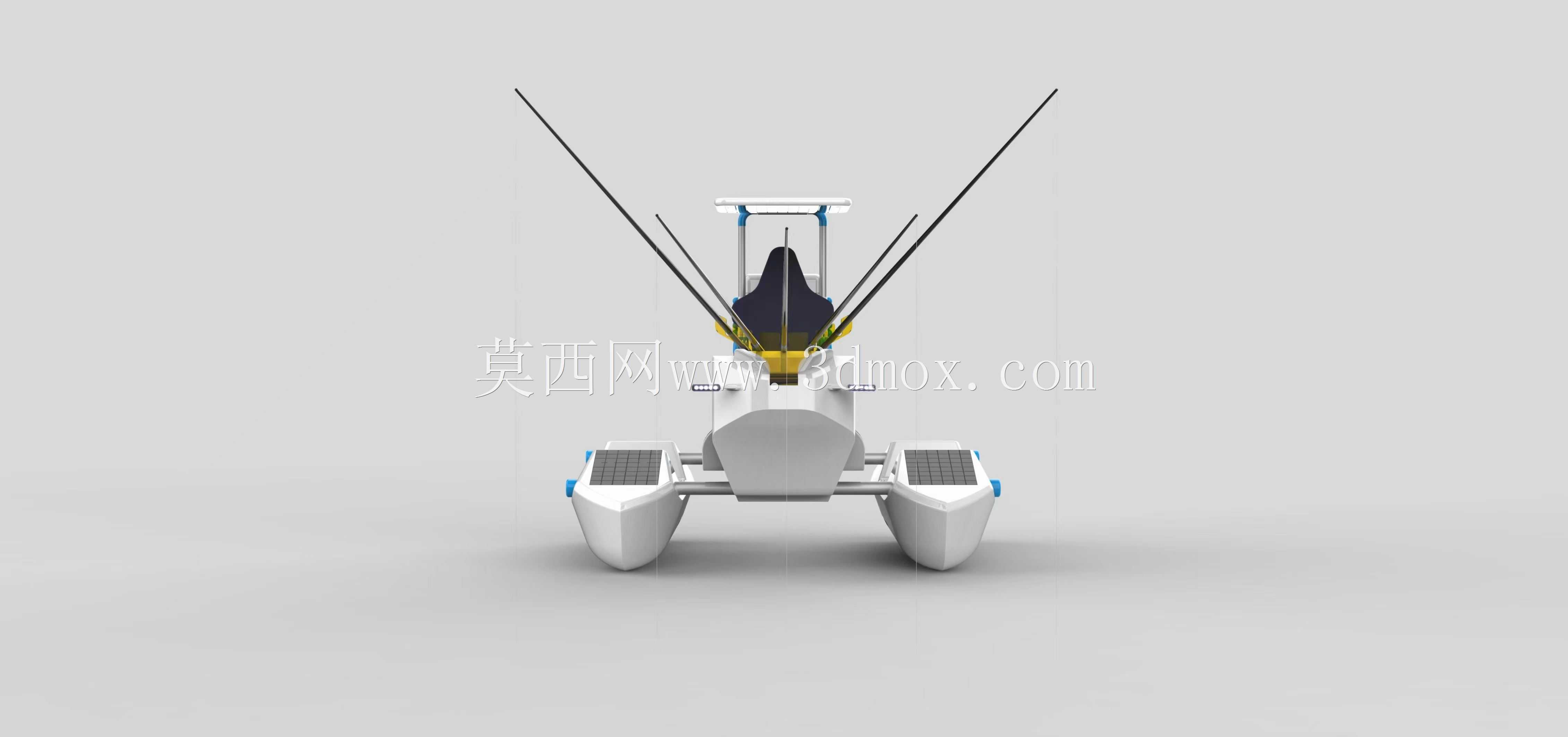

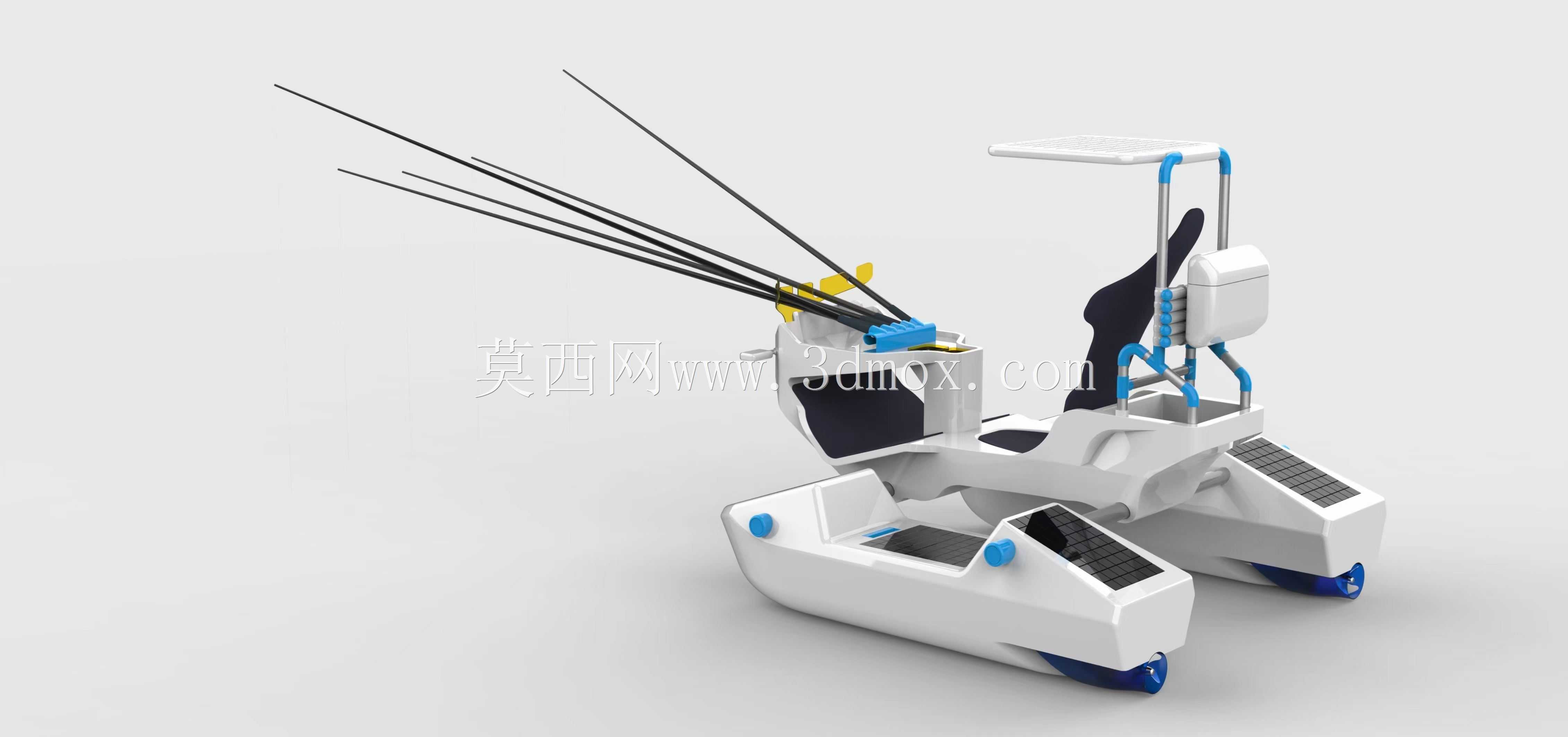

从整体布局来看，船体采用双浮体式的三体稳性结构，左右两个对称的浮舱提供主要浮力，中部下沉式的作业平台预留了足够的置物空间，单人操作座椅设置在船体中后段，正好位于整船的重心位置，即使单侧放置作业工具、渔获，也不会出现明显的横倾，浮舱的边角全部做了大圆弧过渡，一方面减少航行时的水流阻力，另一方面也避免靠岸时磕碰硬质堤岸造成壳体破损，浮舱顶面预留的嵌入式安装槽，用来固定小块光伏补能板，和顶部支架上的主光伏板形成补能阵列，不需要额外加装突出的固定支架，减少航行时的风阻。

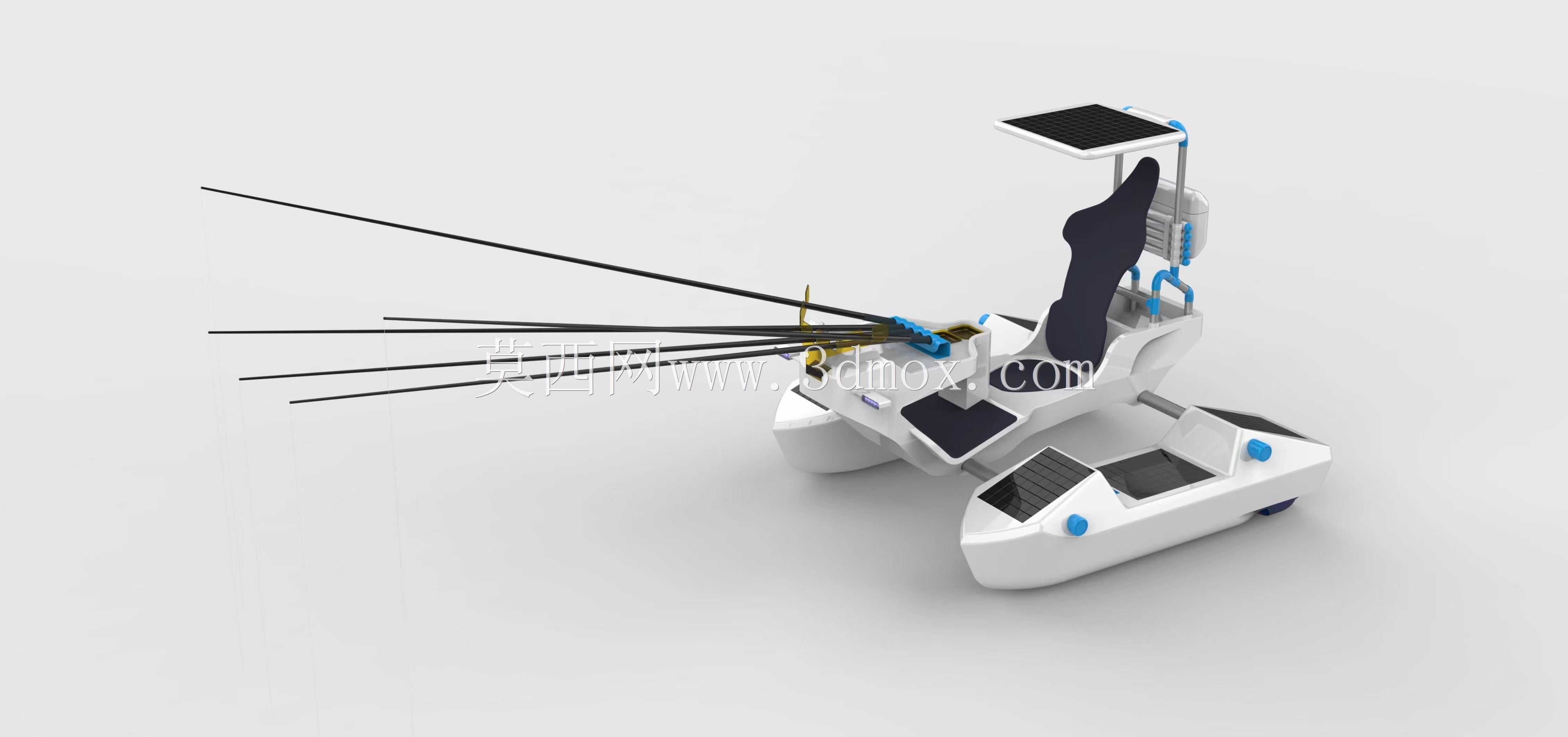

顶部的光伏板支架采用可倾角调节的铰接结构，作业人员可以根据不同时段的太阳高度角调整板件角度，最大化光伏转换效率，支架后侧集成了控制模块的安装位，把光伏控制器、动力蓄电池、驱动电机的控制单元全部整合在防水密封舱内，密封舱的防护等级按照户外水上作业的要求设计，接口处全部采用橡胶圈压合密封，能够应对日常航行时的水花泼溅、短时小雨的侵袭，不会出现电路短路的问题。船体前部伸出的多根长杆是作业挂载支架，可以根据不同的作业需求挂载水质监测探头、捕捞网具固定架、或者浅滩航行的探障杆，支架采用快拆式的抱箍固定结构，不需要工具就能快速调整杆的伸出长度和挂载角度，适配不同的作业场景。

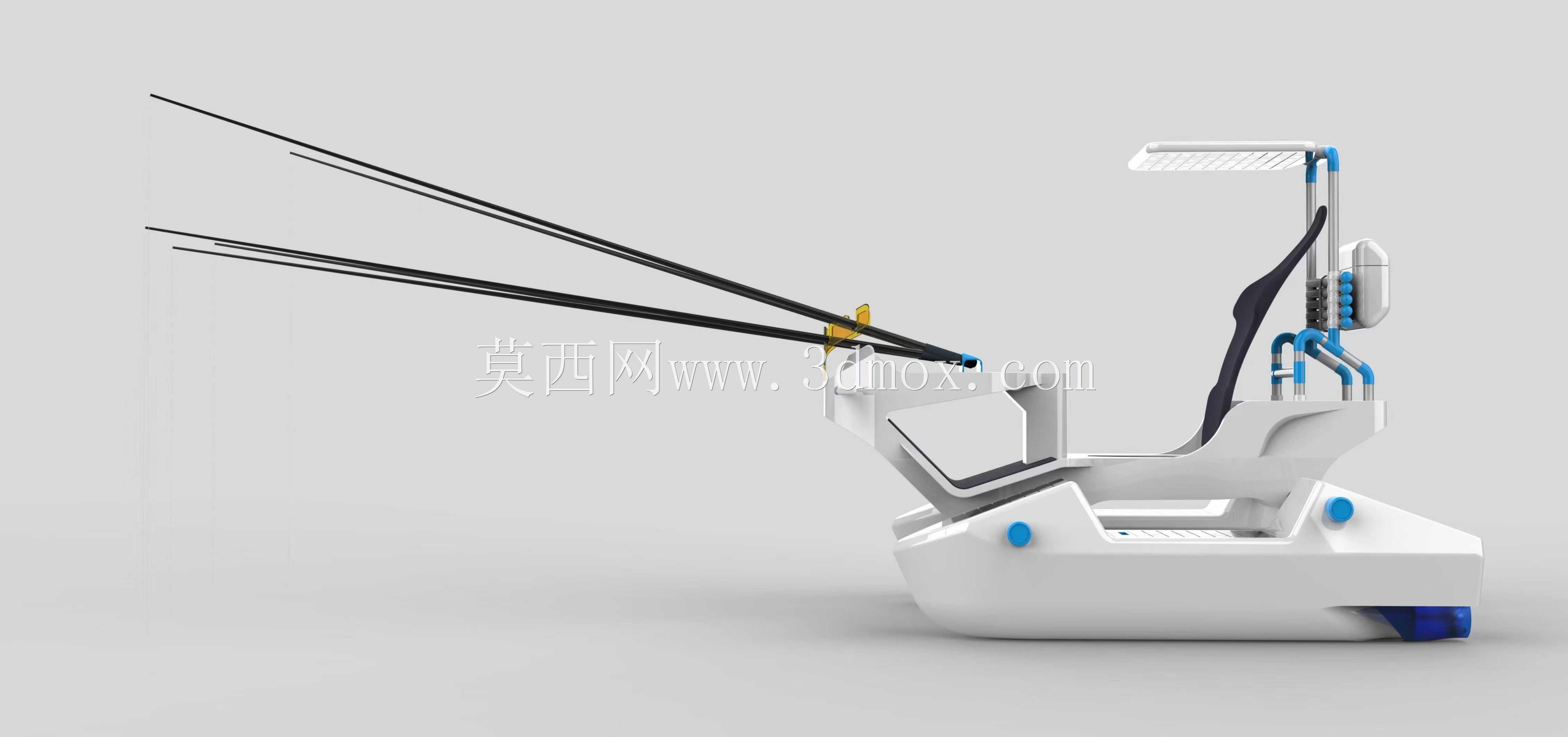

动力部分采用后置式的电动螺旋桨推进，螺旋桨的安装位置高于浮舱底部的最低吃水线，在浅滩航行时即使触底，也不会直接打坏螺旋桨叶片，驱动电机的功率匹配单人作业的载重需求，整船额定载重120公斤，包含作业人员、随身工具和少量渔获的重量，静水航行速度可以达到每小时六公里，完全满足近岸作业的移动需求，光伏阵列在晴天的补能功率可以维持整船低速持续航行，蓄电池的容量预留了三个小时的无日照续航，应对阴天或者短时间穿过桥洞、树荫区域的航行需求。

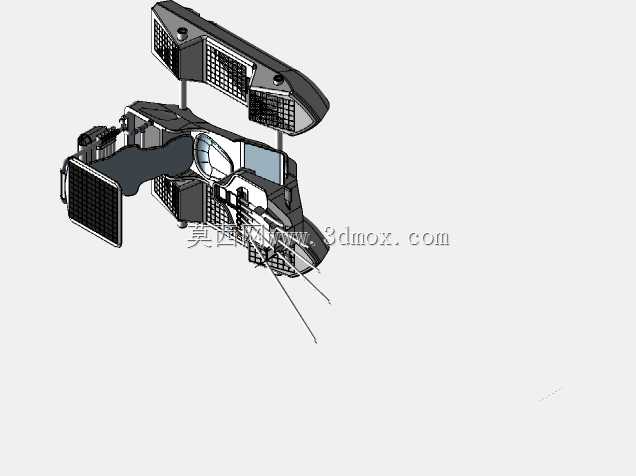

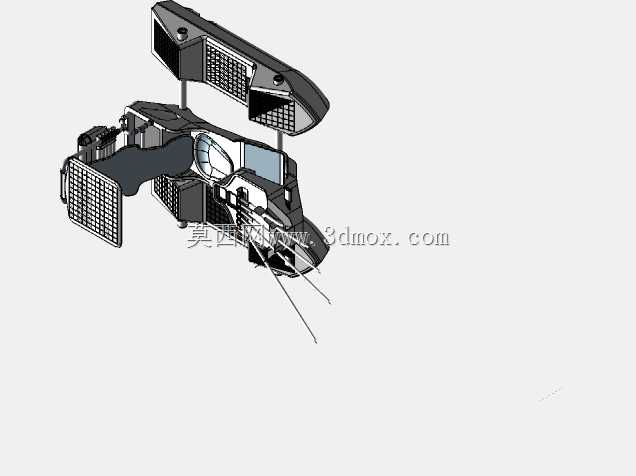

从安装边界来看，整船的最大外廓尺寸控制在长度2.2米、宽度1.1米的范围内，不需要专用的吊装设备，两个成年人就能抬着完成下水、上岸的操作，也可以固定在小型货车的货厢内完成陆域转场，适配不同水域之间的转场作业需求。船体的壳体采用滚塑一体成型的工艺设计，建模时特意把壁厚控制在均匀的5毫米，避免出现局部壁厚差过大导致的成型应力集中，所有的安装孔位都在建模时预留了金属嵌件的安装位，后期组装时不需要二次打孔，直接用标准紧固件就能完成座椅、支架、光伏板、动力模块的组装，减少组装环节的工作量，也避免二次打孔破坏壳体的防水性能。

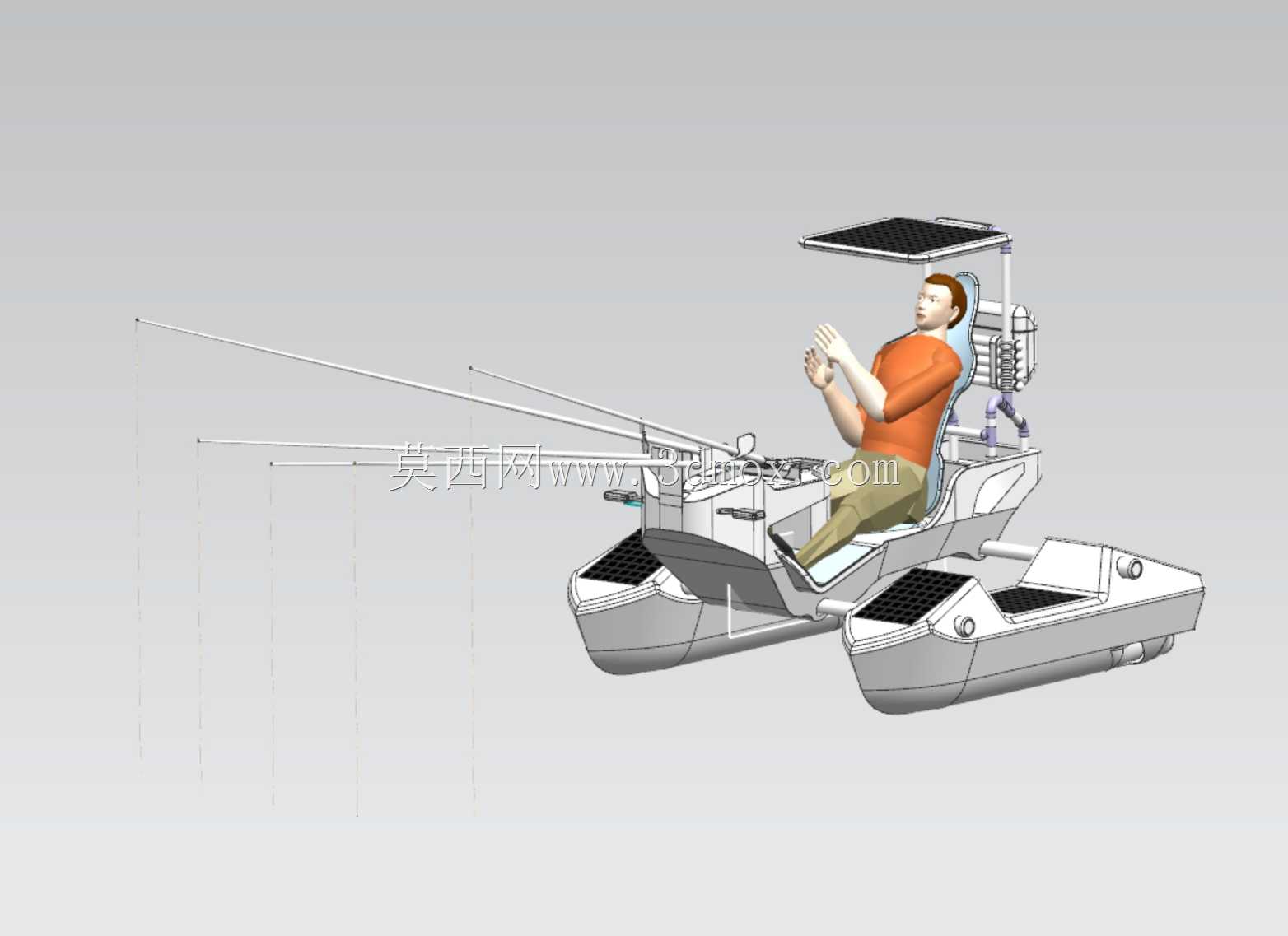

座椅的设计采用人机工程学的靠背角度，作业人员长时间坐着操作也不容易产生疲劳，座椅侧面预留了操纵杆的安装位，把前进、后退、转向的控制全部集成在右手侧的操纵杆上，操作逻辑简单，不需要复杂的培训就能上手，船体中部的平台表面做了防滑纹理设计，即使表面沾了水也能保证摩擦力，避免作业人员走动时滑倒，平台下方的空腔可以作为储物舱，放置随身的作业工具、饮用水和应急物品，舱盖采用卡扣式密封，避免航行时水花溅入打湿舱内物品。

在结构强度校核上，浮舱的内部设计了交错的加强筋结构，不需要额外增加壁厚就能满足浮力和抗冲击的要求，即使浮舱局部被尖锐物体划破，内部的分舱设计也能保证整船不会快速沉没，给作业人员足够的时间驶回岸边，光伏支架的连接部位做了加厚处理，能够抵抗六级风下的风压，不会出现支架变形、光伏板脱落的问题，所有的外露金属件都采用不锈钢材质，避免长期在高湿度的水上环境使用出现锈蚀，延长整船的使用寿命。

不同于大型光伏船舶的复杂设计，这款小型渔船的建模过程中特意简化了不必要的结构，把整船的零部件数量控制在最低范围，后期维护时只需要更换标准件就能完成维修，不需要定制特殊的配件，对于基层使用者来说，维护难度和维护成本都降到了最低，也方便小规模的量产加工，不需要复杂的生产设备就能完成整船的制造组装。
